　　1  變∑-Δ換的原理

　　∑-Δ變換采用過取樣技術，將信號按時間分割，保持幅度恒定，具有高取樣率、噪聲整形和比特字長短的特點。變換可以在低取樣率、高分辨率的量化器或者高取樣率、低分辨率的量化器中進行，在數字音頻中很有用，如用于音頻信號數字化的∑-Δ ADC及可將已經數字化處理后的音頻信號還原為模擬聲音信號的比特數時所帶來的量化非線性誤差、糾錯困難的缺點。

　　∑-Δ變換是將信號按時間分割，保持信號幅度恒定。它用高電平或低電平的脈沖表示信號，例如可以采用脈沖密度調制（PDM），如圖1所示恒定幅度的脈沖信號，不論電平高或低都能夠重建輸出信號波形。  打個比方來說明如何用1比特替代16或更多比特：傳統的階梯變換器像16個電燈泡，連接到各自的開關上，每個都有不同的亮度，用各種組合方式可以得到216（即65536）種不同的亮度。然而，燈泡間的亮度差會引入誤差，某種組合也并不總是能夠產生所要求的亮度。1比特變換技術采用完全不同的方法，不用那么多燈泡和開關，只用一個燈泡和一個開關。房間亮度的變化可以通過簡單的改變開、關燈泡的次數來得到。如果燈泡開的次數增加，房間的亮度就會增加。

 圖1 脈沖密度調制

　　2  ∑-Δ DAC的結構

　　DAC格式是英文Digital Audio Compress的簡稱，是北京豪杰縱橫網絡技術有限公司（以超級解霸的成功開發而聞名），憑借自己多年積累的音頻編碼技術，獨創自然聲學模型，開發出的級音頻壓縮格式，超高音質，并且具有很好的定位能力。DAC格式具有以下優勢：低碼率時DAC壓縮的大小與MP3差不多，但聲音不發沙，定位感依然存在，與原始無損壓縮相比只是會發現截止頻率以上的聲音有些小差別；中等碼率時DAC音質與AC-3差不多，截止頻率越過了人耳的范圍，從儀器中可以測出；高碼率時DAC音質與CD的差別是人耳幾乎分辨不出來，只能從儀器中的波形進行比較才能分出差別；DAC的效率不會發沙，因為它不刪去頻率，它不認為人耳聽不到；也不會發悶，因為它不針對低質量的音頻進行處理。

　　傳統的應用電流模技術的DAC當位數達到10位以上時，要在某一溫度范圍保持非常困難。本文的∑-Δ DAC運用了數字技術，因此與電流模DAC相比，不受溫度變化的影響，且能在可編程邏輯器件如FPGA中實現?！?Δ DAC實際上是高速1位DAC,應用數字反饋技術從輸入二進制數字量產生等幅的脈沖串，脈沖串的平均占空比與輸入二進制數字量成正比，脈沖串再通過一RC模擬低通濾波器就能重建模擬波形?！?Δ DAC非常適合于低頻、高的應用，尤其在數字音頻領域應用廣泛。

　　作為例子，本文中所描述的∑-Δ DAC的二進制8位輸入數字量是無符號數，模擬輸出電壓值都是正值。輸入"00000000"產生輸出電壓0V,"11111111"產生輸出電壓的值Vmax,Vmax非常接近VCCO,其中VCCO是FPGA芯片I/O端口的供電電壓。

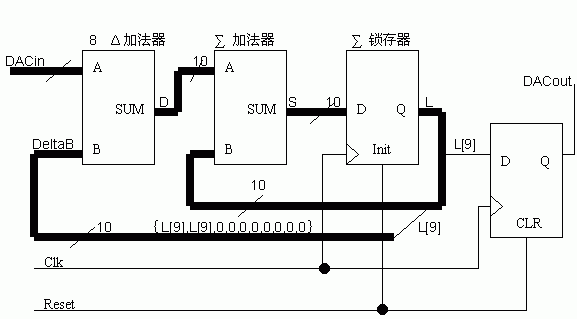

　　圖2  ∑-Δ DAC的內部結構圖

　　術語"∑-Δ"分別代表算術和與差，都可用二進制加法器來產生。雖然Δ加法器的輸入是無符號數，但Δ和∑兩加法器的輸出被看作有符號數。Δ加法器用來計算DAC輸入與當前DAC輸出之間的差值。由于DAC的輸出只有一位，非0即1,即全0或全1.如圖2 ∑-Δ DAC的結構圖所示，Δ加法器的另一個輸入值由∑鎖存器位L[9]的兩個拷貝后面跟8個0產生，這也彌補了DAC輸入值是無符號數的問題?！萍臃ㄆ鲗⑺纳陷敵觯ㄒ呀?jīng)保存在∑鎖存器）與Δ加法器的當前輸出求和。

　　3 ∑-Δ DAC的FPGA實現

　　FPGA（Field-Programmable Gate Array），即現場可編程門陣列，它是在PAL、GAL、CPLD等可編程器件的基礎上進一步發展的產物。它是作為專用集成電路（ASIC）領域中的一種半定制電路而出現的，既解決了定制電路的不足，又克服了原有可編程器件門電路數有限的缺點。FPGA一般來說比ASIC（專用集成芯片）的速度要慢，無法完成復雜的設計，而且消耗更多的電能。但是他們也有很多的優點比如可以快速成品，可以被修改來改正程序中的錯誤和更便宜的造價。廠商也可能會提供便宜的但是編輯能力差的FPGA.因為這些芯片有比較差的可編輯能力，所以這些設計的開發是在普通的FPGA上完成的，然后將設計轉移到一個類似于ASIC的芯片上。另外一種方法是用CPLD（復雜可編程邏輯器件備）。

　　如圖2所示，∑-Δ DAC的內部僅由2個10位的二進制加法器，1個10位的鎖存器和一個D觸發器組成，用FPGA實現時只需耗費極少的邏輯資源，即使用的FPGA也能實現，本文采用了Xilinx Virtex FPGA,圖3給出了FPGA實現的頂層原理圖。輸入信號有8位寬的二進制數字量DACin[7:0]、時鐘信號CLK和復位信號Reset;輸出信號為等幅脈沖串DACout,通過一個驅動緩沖器OBUF_F_24（是Xilinx FPGA特有的SelectI/O資源，OBUF表示輸出緩沖器，F(xiàn)表示它的轉換速率快，24表示它的驅動能力即輸出驅動電流是24MA,基于LVTTL I/O標準）驅動FPGA外部的模擬RC低通濾波器，該緩沖器的輸出端連接到FPGA的I/O端口，則它的驅動電壓即為FPGA的I/O端口的供電電壓VCCO.表1列出了∑-Δ DAC的接口信號。

　　圖3  FPGA實現∑-Δ DAC的頂層原理圖

　　表1  ∑-Δ DAC的接口信號

　　圖3虛線框內的電路都在FPGA里面實現，其中的DAC模塊的原理圖見圖2,在本文中是用可以綜合的VerilogHDL語句來描述的。VerilogHDL描述的可綜合性是指其可被綜合工具所識別，將其寄存器傳輸級（RTL）描述綜合成門級網表，終能通過FPGA的布局布線工具映射到FPGA當中成為能完成指定功能的硬件電路。VerilogHDL語言初是面向建模和仿真的，只有10%可以被綜合稱為可綜合子集。對于不同的綜合工具，可綜合子集的內容并不相同。IEEE的一個工作組目前正在撰寫一個名為IEEE Std 1364.1RTL的綜合子集的規范，定義了一個的可綜合的Verilog語言要素的子集，以便得到各綜合工具提供商的支持。

　　圖3中緩沖器的輸出端DACoutDrvr連接到FPGA的輸出引腳上，驅動外部的模擬RC低通濾波器。圖

　　中R=3.3kΩ，C=0.0047μF,VOUT即為終轉換所得的模擬信號。下面給出了DAC模塊的可綜合的VerilogHDL描述：

　　'timescale 100 ps / 10 ps

　　//This is a Delta-Sigma Digital to Analog Converter

　　module dac（DACout, DACin, Clk, Reset）；

　　output DACout; // This is the average output that feeds low pass filter

　　reg DACout;

　　input [7:0] DACin; // DAC input

　　input Clk;

　　input Reset;

　　reg [9:0] DeltaAdder; // Output of Delta adder

　　reg [9:0] SigmaAdder; // Output of Sigma adder

　　reg [9:0] SigmaLatch; // Latches output of Sigma adder

　　reg [9:0] DeltaB; // B input of Delta adder

　　always @（SigmaLatch） DeltaB = {SigmaLatch[9],SigmaLatch[9]} 《 （8）；

　　always @（DACin or DeltaB） DeltaAdder = DACin + DeltaB;

　　always @（DeltaAdder or SigmaLatch） SigmaAdder = DeltaAdder + SigmaLatch;

　　always @（posedge Clk or posedge Reset）

　　begin

　　if（Reset）

　　begin

　　SigmaLatch <= #1 1'bl 《 （8）；

　　DACout <= #1 1'b0;

　　end

　　else

　　begin

　　SigmaLatch <= #1 SigmaAdder;

　　DACout <= #1 SigmaLatch[9];

　　end

　　end

　　endmodule該程序經過Xilinx的FPGA集成開發工具ISE6.2編譯（含綜合過程）、仿真后，再選擇Virtex系列FPGA芯片進行配置。設置CLK=100MHz（可達219MHz）。

　　4 結論

　　∑-Δ DAC是高速FPGA芯片用于數字模擬混合信號系統設計的嘗試，可應用于可編程電壓源、波形發生器、聲音發生器、RGB顏色發生器和ADC的參考電壓發生器等，極大的減少了系統的元件數目，降低了系統的成本，有很好的實用價值。
