摘要：LED 作為一種新型高效的固態光源，近幾年來發展很快，并受到各國政府的重視。在這個過程中，各主要國家都非常重視LED 相關標準的研究和制定。文章結合LED 的特性要求，介紹了國內外標準組織在LED 相關領域的標準制定情況，比較分析了各國LED 標準體系的特點，并提出我國LED 標準化制定的發展方向。

　　引言

　　LED 作為一種固體光源，隨著這幾年逐漸向普通照明領域過渡，被公認為有望成為繼白熾燈、熒光燈、高強度氣體放電燈之后的第四代光源，并帶來人類照明發展的第二次革命。隨著LED 產業的發展和技術水平的提升，世界主要生產LED 上、中、下游產品的國家都將LED 相關標準的制定視為增加行業話語權的重要方式。在這樣的大環境下，我國在汲取以往產業發展過程中的經驗和教訓后，也積極、大力地投入到此次LED 產業相關標準的制定中來，把標準的規范作為更好地引導行業健康、快速發展的重要推動力。到目前為止，國內外許多學者在關于LED 標準體系制定方面都有過廣泛而深入的探討。

　　1 我國LED 標準化工作的進展

　　在我國，LED 的標準化工作主要是由不同領域的標準工作組、標準化委員會以及標準研究機構，根據LED 不同研究及應用領域分別起草、制定的。以下將根據這些不同的LED 標準機構分別予以介紹。

　　1.1 工業和信息化部半導體照明技術標準工作組（簡稱LED 標準工作組）

　　工業和信息化部主要圍繞著LED 芯片、LED 用熒光粉以及LED 單管的行業標準進行制定。在應用產品方面，主要是由平板顯示工作組制定了關于LED 顯示屏方面的標準，這些標準的制定，旨在推動LED 的上、中、下游制造產業的快速、良性發展，并填補國標在這方面的空白。目前，工信部標準工作組已經制定的主要標準如表1 所示。

表1 工信部半導體照明技術標準工作組已制定的系列標準

　　從表1 中我們可以看出，LED 熱阻抗測試方法早在2000 年就已經頒布實施，而其它標準在時隔十年之后才頒布，可見我國對LED 相關產業的關注還是較早的。LED 產業在近幾年得到了較大發展，形成了較為完整的產業鏈，作為整個產業鏈的基礎部分———上中游產業，其相關標準的制定顯得尤為緊迫，因此工信部半導體照明技術標準工作組在2009 年制定并頒布了9 個相關標準。然而由于標準制定工作剛剛開始，因此只對于一些基礎的芯片、單管測試以及基本概念進行了規范，其中包括SJ/T11393- 11401。

　　從技術角度來講，LED 單管熱阻抗對LED 的性能有著重要的影響。對于單個LED 發光管，降低PN結溫和LED 的熱阻是提高其光效直接的途徑之一。LED 芯片的半導體材料中空穴、電子在電場的作用下，發生運動、復合，使得一部分能量產生有效的光電效應，發出光子；而另一部分能量則以熱量的形式導致PN 結區芯片發熱，這就導致結溫上升時，LED 的發光效能隨之變差，光通量下降，當升至極限結溫125℃時，光通量就會急劇下降，直至損壞，同時也會使LED 的發光波長變長，顏色發生紅（漂）移，顯示效果發生偏色[5- 6]。因此，工信部半導體照明技術標準工作組針對LED 單管的熱阻測試方法進行的規定中，就涉及到了LED 管的穩態熱阻和瞬態熱阻抗兩個方面，其中瞬態熱阻抗的測試對于產品篩選有著重要的指導意義。

　　而在信息社會化的今天，顯示器被越來越多地作為信息傳遞的工具，特別是在北京奧運會、上海世博會以及廣州亞運會等大型活動，以及重大活動中所使用的LED 顯示器件，大大加快了產業化發展的腳步。在此背景下，工信部平板顯示工作組制定了LED 顯示屏通用規范以及體育場館用LED 顯示屏規范。

　　同時，由于LED 單管功率的不斷提高，其輻通量、亮度等參數也會隨之增大，這就會導致光污染的問題。所以，在大功率發光二極管即將被廣泛運用于普通照明用途時，統一規范LED 的芯片及其光學、色度學、電學的參數測試方法就顯得非常重要。而管用熒光粉質量也會對LED 的光學、色度學造成重要的影響，具體的影響因素將在下面討論白光LED 燈用稀土黃色熒光粉的系列國標時予以介紹。

　　1.2 全國稀土標準化技術委員會

　　當前，全國稀土標準化技術委員會制定了《白光LED 燈用稀土黃色熒光粉》系列標準，這些標準主要是由廈門通士達新材料有限公司負責起草，其他一些相關企業參與起草的。具體標準如表2 所示。

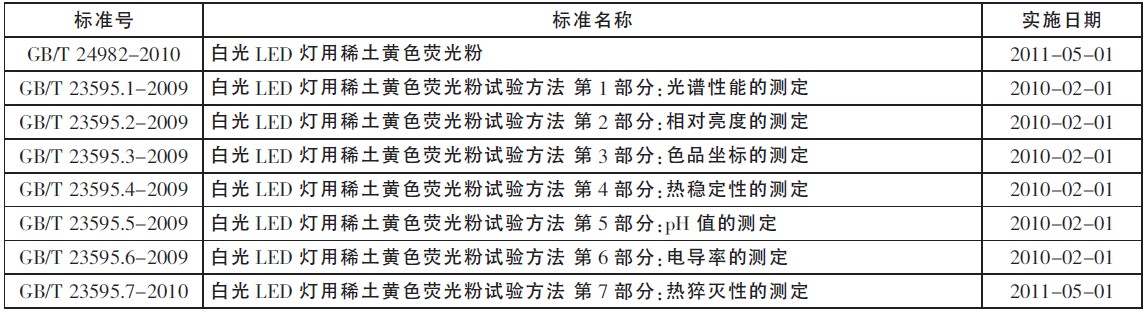

表2 全國稀土標準化技術委員會已制定的系列標準

　　表2 所示的標準中，主要包含了白光LED 燈用稀土黃色熒光粉總的產品標準和系列試驗方法標準，其中六個標準已經在2010 年2 月份開始實施，另外兩個標準也將于2011 年5 月份實施。

　　我們知道，隨著日亞在1996 年利用藍光LED激發熒光粉制造出白光LED 后，LED 用熒光粉已經成為半導體照明技術中的關鍵材料之一，它的發光特性直接決定了白光LED 的亮度、顯色指數、相關色溫及效率等性能。因此，統一LED 熒光粉的測試方法和對測試結果的評價就顯得很重要。因為熒光粉的粒度與粒度分布不僅直接影響熒光粉的發光亮度、光輸出效率、熒光膜的膜厚，而且會終影響發光器件的亮度；而其轉化效率和化學性質的穩定性也是影響LED 發光器件發光效率的主要因素。因此，全國稀土標準化技術委員會關于LED 用黃色熒光粉標準進行詳細的規范對LED 行業的發展具有重要的指導意義。

　　1.3 全國照明電器標準化技術委員會（簡稱照明標委會）

　　從目前LED 應用領域來說，主要有作為LCD的背光源、屏幕顯示器、景觀照明燈、交通信號燈和汽車用燈等領域。而隨著LED 制造技術的不斷進步和突破，特別是光效的不斷提高，以及規模效應的形成和制造成本的降低，LED 作為高效、綠色的照明產品被快速推廣應用，這就需要我們對整個LED 照明產品的光學、安全和環境性能提出更高的要求。為此，全國照明電器標準化技術委員會對LED 照明及其相關產品的上述性能進行了標準規范，其制定的主要系列標準如表3 所示。

表3 全國照明電器標準化技術委員會已制定的系列標準

　　在表3 的標準中，關于LED 的道路、街路照明和普通照明的性能要求比較引人注目，因為它們涉及到LED 作為照明光源的大規模應用問題。

　　從表3 可以看出，全國照明電器標準化技術委員會并沒有對LED 隧道燈、LED 筒燈、LED 管形燈的標準做出規范，而這些燈具產業的發展已經初具規模，迫切需要相關標準予以規范。

　　對于LED 隧道燈來說，雖然《JT/T 609- 2004公路隧道照明燈具》標準中規定了以熒光燈、鈉燈等氣體放電燈為光源的公路隧道用照明燈具外的其它隧道用燈具可參照執行，但是LED 隧道燈中的LED光源與熒光燈、鈉燈等氣體放電燈傳統光源的特性有著很大的不同，因此，有必要單獨對LED 隧道燈進行標準的規范。

　　同時，LED 管形燈與傳統的熒光燈有很大的不同，雖然其啟動特性好、沒有高低頻率之分，但是其光源的發光具有方向性，所以做成的燈具其出光面也不是360°的。同時，用相對法的傳統積分球測試LED 管形燈的光通量，還存在著探測器的靈敏度R（λ）和光譜視見函數V（λ）不匹配、積分球內物體的自吸收效應和散熱等問題。因此，用積分球相對測試法測量LED 管形燈的光通量會比用這種方法測量傳統熒光燈的光通量帶來更大的測試誤差，所以有必要進行更加深入的研究和細致的規范，減少測試誤差。

　　而為了更好地配合國家正在大力實施的“節能減排”措施和推行“綠色低碳”生活，也有必要提前把普通照明用自鎮流LED 燈像普通照明用自鎮流熒光燈一樣納入能效限定值及能效等級部分。如此一來，必將促使企業提高生產工藝和設計技術水平，促進LED 普通照明產業的發展。因此，國家標準制定單位有必要盡早出臺關于這方面的標準規范，進一步推動企業實現產業升級。

　　1.4 全國交通工程設施（公路）標準化技術委員會（SAC/TC 223）

　　隨著越來越多的LED 燈應用到交通信息導向、警示等標志，國家交通工程設施（公路）標準化技術委員會制定了如表4 所示的相關標準。

表4 全國交通工程設施（公路）標準化技術委員會已制定的系列標準

　　對于表4 中所頒布的標準來說，高速公路上應用的LED 控制標志燈，由于涉及到燈具本身在自然界惡劣環境中所需的特定性能要求，更重要的是，汽車在高速的行駛過程中，LED 標志燈不但要對司機起到提示或警示作用，并且要盡量減少對他們視覺的不良影響，消除安全隱患。同時，LED 控制標志燈安裝在高速公路上也要易于使用、維護等。所以，全國交通工程設施（公路）標準化技術委員會對交通道路上使用的LED 燈進行標準的制定是很有必要的。

　　1.5 臺灣地區標準檢驗局

　　我國臺灣地區的經濟主管部門自2001 年以來主要針對LED 應用產品和LED 組件及模塊的光、電、熱性能標準進行了制定，具體標準如表5 所示。

表5 臺灣經濟部標準檢驗局自2001 年以來已制定的系列標準

　　從表5 中我們可以看出，臺灣地區的標準檢驗局主要是在2001 年和2007 年這兩年間對LED 應用于交通信息引導方面的產品標準進行了制定，而后對LED 模塊的電源電子式控制裝置和LED 道路照明燈具應用產品進行了標準制定。而其它的LED應用產品標準還未頒布。

　　但是，臺灣標準檢驗局在2001 年前就有了關于LED 顯示屏、通信用LED 以及LED 芯片等系列的標準，并已于2007 年整合島內上、中、下游LED 照明相關生產廠商成立了LED 照明標準及品質研發聯盟，結合工研院豐富的標準制訂經驗，通過交流討論，形成了LED 產業鏈上的產品測試方法和規范草案，以此來提升LED 產業的發展水平。這種對LED相關產品的標準制定采用產學研結合的模式，并吸引LED 產業鏈上的更多生產企業參與標準制定的做法，對我們具有很好的學習和借鑒作用。

　　2 國際標準組織和其他主要發達國家LED 標準化進程

　　2.1 國際兩大標準化組織對LED 標準的制定情況。

　　目前，國際上主要有國際照明委員會（CIE）與國際電工委員會（IEC）兩大標準化組織對LED 的規范和技術標準進行制定，其中CIE 是世界光、輻射以及照明方面的權威組織。

　　目前，CIE 共有8 個分部，其中4 個分部與LED有關，如表6 所示。

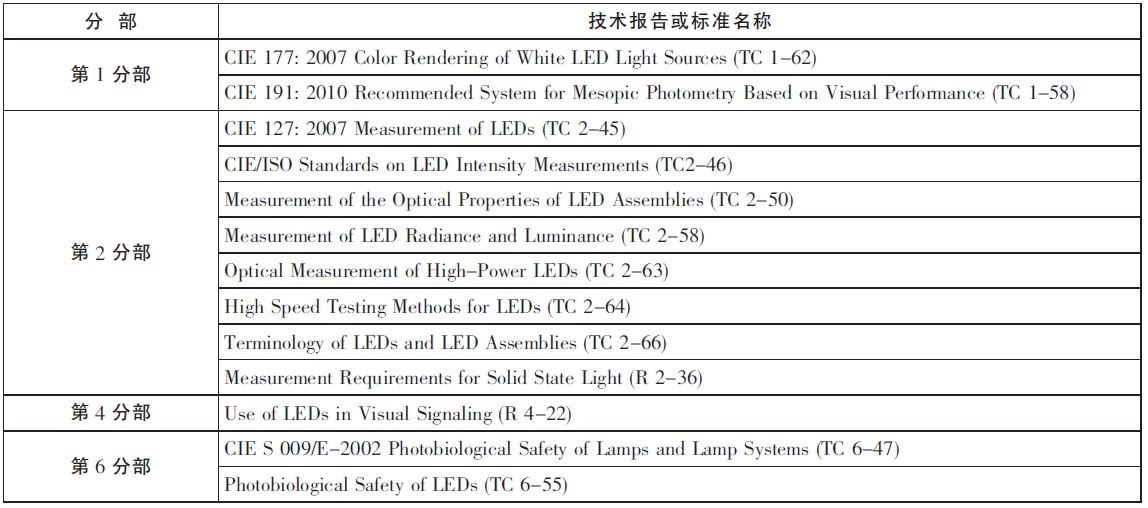

表6 CIE 已制定或正在制定的技術和標準

　　而在IEC 制定的標準中，與LED 有關的也有7個，如表7 所示。

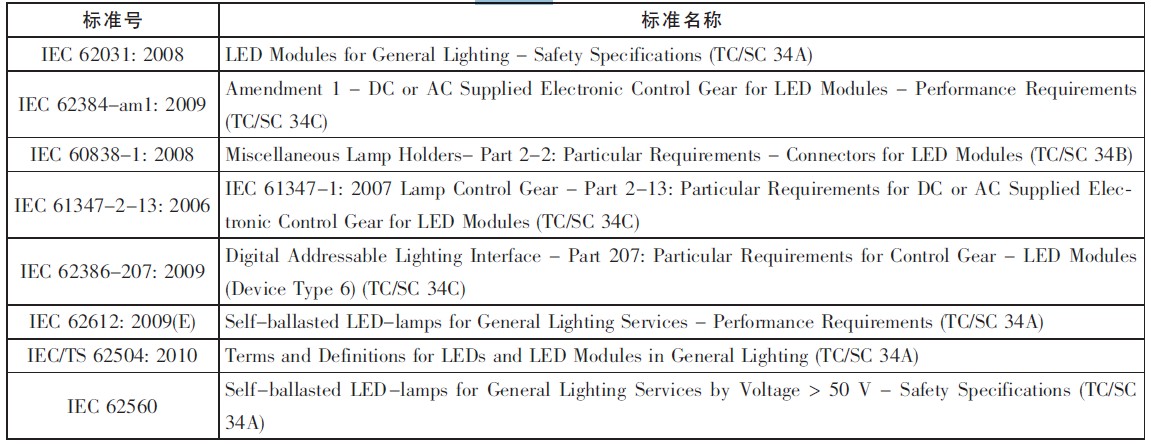

表7 IEC 已制定的標準

　　在表6 中，我們看到CIE 已經制定了“LED 發光強度測量”和“燈和燈系統的光生物安全”兩份標準，其它以技術形式發布。這說明CIE 組織側重于LED 基礎測試方法和規范，強調基礎和方法。同時，還需要說明的是，在第1 分部中，CIE 191: 2010基于視覺功能的中間光度學推薦系統的技術雖然并不只是針對LED 的規范，但是隨著LED 越來越多地應用于道路照明、戶外照明和其它夜間交通照明中，用它來評價這些產品的光學性能就會顯得越來越重要。

　　而IEC 則注重于產品安全要求和性能要求，主要是以標準形式頒布。在表7 中，IEC 制定的LED應用產品標準，相對于國內已經頒布的這方面的標準來說還很少，遠遠滿足不了產業發展的需求，不利于LED 產品的應用和推廣。所以，國內LED 應用產品標準制定者在參與國際標準制定方面應該大有可為。

　　2.2 發達國家LED 標準制定情況

　　現在，世界上環保低碳生活概念深入人心，主要發達國家都在大力推行半導體固態照明事業。為了搶占LED 產業的制高點，這些國家都在LED 標準的研究和制定方面給予了很大的投入。

　　在美國，關于LED 標準的制定主要由美國能源部（DOE）牽頭組織，北美照明學會（IESNA）、美國國家標準學會（ANSI）、美國電器制造商協會（NEMA）、美國國家標準與技術研究院（NIST）、加拿大標準協會（CSA）、UL 安全公司及固態照明科技聯盟（ASSIST）等相互密切合作，先后制定了《普通照明用LED 壽命評估技術規范》等標準，并建立了相應的LED 測試方法和技術標準。

　　在日本， 則成立了LED 照明推進協議會（JLEDS），聯合日本照明學會（JIES）、日本照明委員會（JCIE）、日本照明器具工業會（JIL）以及日本電球工業會（JEL）四團體，側重研究照明用白光LED 的測試方法和技術標準。

　　而韓國技術標準局（KATS）也在2007 年宣布要在今后的三年時間里，計劃發布15 個LED 相關國家標準。

　　在歐洲的一些國家里，他們也制定了LED 模塊、LED 連接件、LED 控制裝置等標準，并等同采用歐盟和IEC 的相關標準。

　　3 結論

　　現階段，我國不同的標準職能部門根據自己的優勢分別制定了LED 產業鏈上相應的行業及國家標準，并不斷加以完善，使我國在LED 標準化方面不斷取得進展和突破。與我國大陸不同的是，臺灣地區對LED 標準的制定采用了產學研結合的模式，并由上、中、下游廠商組成標準制定的聯盟形式；美國和日本則聯合國內的不同標準協會，統籌規劃，并注重普通照明用LED 標準的研究和制定；歐洲一些國家也通過采用歐盟和IEC 的相關標準來形成自己國家的標準。而當前，我國由于制定LED 標準的部門較多，標準中的一些技術術語、檢測方法和性能要求沒有完全統一，因此，我國應該加大對LED 標準研究及制定的工作力度，借鑒臺灣地區的經驗，采用產、學、研相結合的模式，同時增加與國外相關LED 標準組織同行的交流，并積極參與國際標準的制定，限度地提升我國在國際LED 標準中的話語權，從而推動我國LED 產業更加健康、快速地發展。
