1  失效PDC電容剖面分析

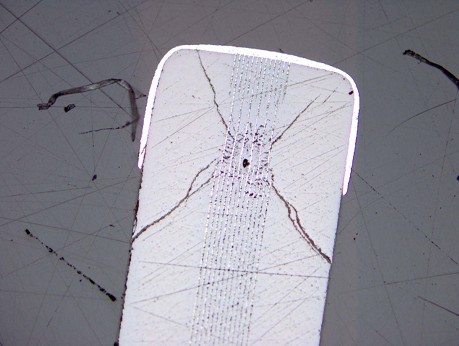

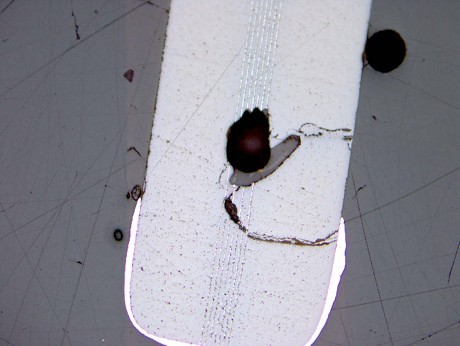

　　下圖是失效PDC電容剖面分析的結果：

　　從以上四個失效失效剖面分析圖片可以看出：電容的失效部位相同，都是在靠近端電極的部位的電極被擊穿短路失效；

　　2  良品PDC與國巨電容DPA分析

　　對良品NPO材質的PDC與國巨電容剖面分析：

PDC

國巨

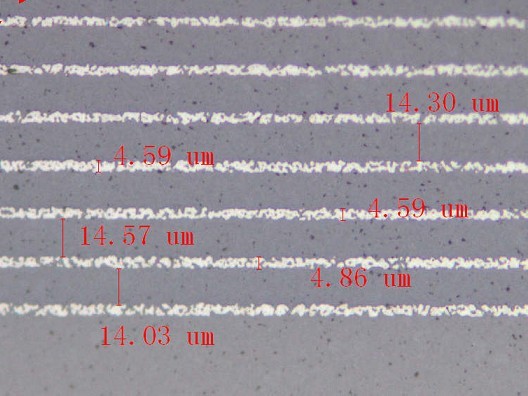

　　通過對良品電容的對比剖面分析發現：PDC電容內部電極介質厚度在14－15um，國巨電容內部介質厚度在28－29um?？梢钥闯鱿嗖钶^大。

　　對良品NPO材質的PDC電容剖面分析：

　　對良品NPO材質的國巨電容剖面分析：

　　從以上良品PDC和國巨電容剖面分析圖片可以看出：

　　1、國巨的電極面水平，電極面各處的電極之間的距離一致。

　　2、PDC電容的電極面呈現弧形，電極之間距離近的位置在靠近端電極的部位。與電容的失效位置一致

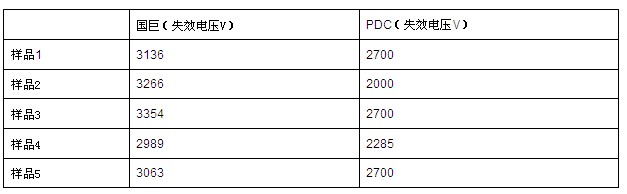

　　實驗：取良品NPO材質國巨和PDC電容個5pcs，測試電容的在擊穿時刻的電壓。電壓上升時間30s，電壓保持時間5s；

　　3  良品NPO材質的國巨和PDC電容耐壓測試：

　　結論：PDC電容受熱應力影響后耐壓特性相比國巨電容下降比較明顯。而熱應力對國巨電容耐壓特性影響較小；

　　4 受熱應力損傷后PDC與國巨電容耐壓測試

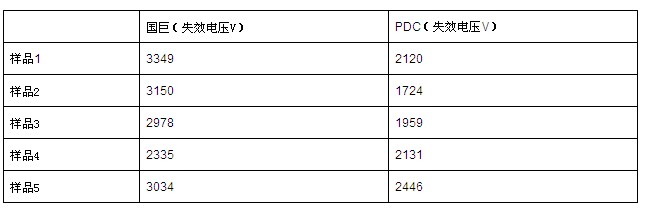

　　實驗：取良品NPO材質國巨和PDC電容個5pcs，使用360℃溫度的烙鐵在陶瓷電容上接觸3－5秒的時間，然后將受熱應力后的電容做耐壓測試。電壓上升時間30s，電壓保持時間5s；

　　結論：PDC電容受熱應力影響后耐壓特性相比國巨電容下降比較明顯。而熱應力對國巨電容耐壓特性影響較??；

　　5  耐壓測試失效PDC電容剖面分析

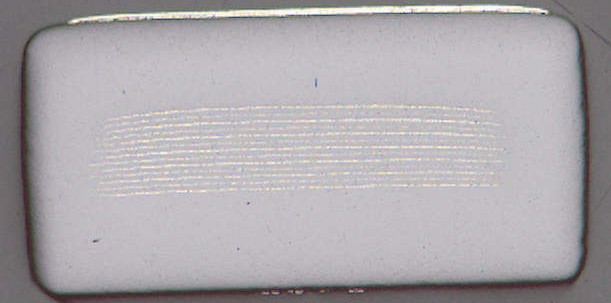

　　對耐壓測試NPO材質的PDC電容剖面分析：

　　結論：

　　1、雖然PDC耐壓測試滿足其規格的要求，但是其在受熱應力影響后耐壓值迅速下降，在電容的應用過程中，如在瑞谷制成、我司裝配、市場應用中都會存在熱應力的影響。會直接導致電容的可靠性下降 ；

　　2、由于PDC電容的電極面是呈現弧形，導致PDC電容薄弱的位置就是靠近端電極的部位。也說明了PDC電容在制成中一致性較差，容易導致批量問題；
