電容器通常簡稱為電容，用字母C表示。顧名思義，電容器就是“儲存電荷的容器”。盡管電容器品種繁多，但它們的基本結構和原理是相同的，兩片相距很近的金屬中間被絕緣物質（固體、氣體或液體）分隔開，就構成了電容器。兩片金屬稱為極板，中間的物質叫做介質。把電容器的兩個電極分別接在電源的正、負極上，一段時間后即使把電源斷開，兩個引腳間仍然會有殘留電壓，可以說電容器儲存了電荷。電容器兩極板之間建立起電壓，積蓄起電能，這個過程稱之為電容器的充電。充電后的電容器兩端有一定的電壓。電容器儲存的電荷向電路釋放的過程，被稱為電容器的放電。

　　電容器的型號命名方法

　　1.國產電容器的型號命名方法

　　國產電容器的型號命名一般由四部分組成（不適用于壓敏、可變、真空電容器）。依次分別代表名稱、材料、分類和序號。

　　Ø部分：名稱，用字母C表示；

　　Ø第二部分：材料，用字母表示；A—鉭電解、B—聚苯乙烯等非極性薄膜、C—高頻陶瓷、D—鋁電解、E—其它材料電解、G—合金電解、H—復合介質、I—玻璃釉、J—金屬化紙、L—滌綸等極性有機薄膜、N—鈮電解、O—玻璃膜、Q—漆膜、T—低頻陶瓷、V—云母紙、Y—云母、Z—紙介。

　　Ø 第三部分：分類，一般用數字表示，個別用字母表示；

　　Ø第四部分：序號，用數字表示。

　　2.  國外電容器的型號命名方法

　　國外電容器的型號命名由六部分組成，各部分的含義如下：

　　Ø 部分用字母表示電容器的類型。

　　CM、CB、DM 表示云母電容電容器；

　　CC、CK、CKB表示瓷介電容器；

　　CE、CV、NDS 鋁電解電容器；

　　CS、CSR、NDS表示固體鉭電解電容器；

　　CL、CLR表示非固體鉭電解電容器；

　　CY、CYR         表示玻璃釉電容器；

　　CA、CN、CP表示紙介電容器；

　　CH、CHR表示金屬化紙介電容器。

　　Ø 第二部分用數字表示外形結構。封裝形式與尺寸的對應關系如表1。

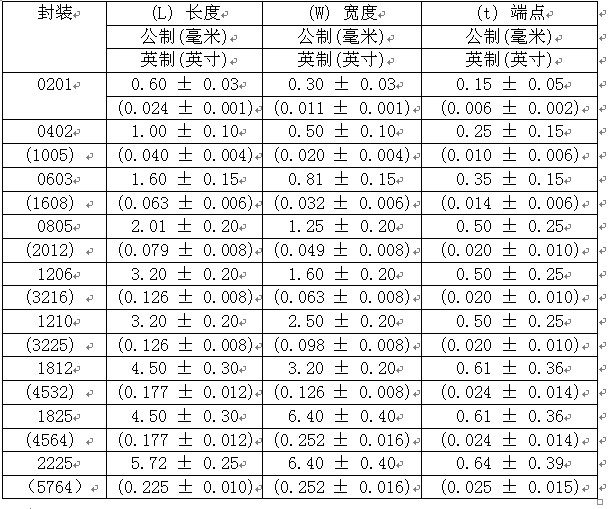

表1 電容封裝形式與尺寸對應關系表

　　Ø 第三部分用字母表示溫度特性。

　　Ø 第四部分用字母或數字表示耐壓值。

　　Ø第五部分用數字表示標稱容量，詳細如表2。

表2  用數字表示電容標稱容量對照表

　　Ø第六部分用字母表示允許偏差。

　　電容器的分類

　　電容器分為容量固定電容與容量可變電容。但常見的是固定容量的電容，多見的是電解電容和瓷片電容。按電介質劃分主要有：有機介質電容器、無機介質電容器、電解電容等；從材料上可以分為：聚乙烯電容（CBB），滌綸電容、瓷片電容、云母電容、獨石電容、電解電容、鉭電容等。按用途分有：高頻旁路、低頻旁路、濾波、調諧、高頻耦合、低頻耦合、小型電容器等。

　　1、獨石電容器

　　多層陶瓷電容器在若干片陶瓷薄膜坯上被覆以電極槳材料，疊合后繞結成一塊不可分割的整體，外面再用樹脂包封而成小體積、大容量、高可靠和耐高溫的新型電容器。高介電常數的低頻獨石電容具有穩定的性能，體積極小，Q值高和容量誤差較大等特點，常用于噪聲旁路、濾波器、積分和振蕩電路中。

　　2、紙質電容器

　　一般是用兩條鋁箔作為電極，中間以厚度為0.008mm～0.012mm的電容器紙隔開重疊卷繞而成。制造工藝簡單，價格便宜，能得到較大的電容量。一般只用于低頻電路，通常不能在高于3～4MHz的頻率上運用。油浸電容器的耐壓比普通紙質電容器高，穩定性也好，適用于高壓電路。

　　3、薄膜電容器

　　結構與紙質電容器相似，但用聚脂、聚苯乙烯等低損耗塑材作介質，頻率特性好，介電損耗小，不能做成大的容量，耐熱能力差，常用于濾波器、積分、振蕩、定時電路。

　　4、瓷介電容器

　　穿心式或支柱式結構瓷介電容器，它的一個電極就是安裝螺絲，引線電感極小，頻率特性好，介電損耗小，有溫度補償作用。不能做成大的容量，受振動會引起容量變化，特別適于高頻旁路。

　　5、鋁電解電容器

　　用浸有糊狀電解質的吸水紙夾在兩條鋁箔中間卷繞而成，薄的化氧化膜作介質的電容器。因為氧化膜有單向?qū)щ娦再|(zhì)，所以電解電容器具有極性，容量大，能耐受大的脈動電流，容量誤差大，泄漏電流大。普通的鋁電解電容器不適于在高頻和低溫下應用，不宜使用在25kHz以上頻率，常用于低頻旁路、信號耦合、電源濾波等電路中。

　　6、鉭電解電容器

　　用燒結的鉭塊作正極，電解質使用固體二氧化錳，溫度特性、頻率特性和可靠性均優于普通電解電容器，特別是漏電流極小，貯存性良好，壽命長，容量誤差小，而且體積小，單位體積下能得到的電容電壓乘積，對脈動電流的耐受能力差，若損壞易呈短路狀態。在超小型高可靠機件中應用廣泛。

　　7、陶瓷電容器

　　用高介電常數的電容器陶瓷〈鈦酸鋇一氧化鈦〉擠壓成圓管、圓片或圓盤作為介質，并用燒滲法將銀鍍在陶瓷上作為電極制成。它又分高頻瓷介電容和低頻瓷介電容兩種。具有小的正電容溫度系數，用于高穩定振蕩回路中，作為回路電容。低頻瓷介電容器限于在工作頻率較低的回路中作旁路或隔直流用，或?qū)Ψ€(wěn)定性和損耗要求不高的場合〈包括高頻在內〉。這種電容器不宜使用在脈沖電路中，因為它們易于被脈沖電壓擊穿。高頻瓷介電容器適用于高頻電路。

　　8、玻璃釉電容器

　　由一種濃度適于噴涂的特殊混合物噴涂成薄膜而成，介質再以銀層電極經燒結而成“獨石”結構。性能可與云母電容器媲美，能耐受各種氣候環境，一般可在200℃或更高溫度下工作，額定工作電壓可達500V。

　　9、微調電容器

　　電容量可在某一小范圍內調整，并可在調整后固定于某個電容值。 瓷介微調電容器的Q值高，體積也小，通常可分為圓管式及圓片式兩種。云母和聚苯乙烯介質的通常都采用彈簧式，結構簡單，但穩定性較差。線繞瓷介微調電容器是拆銅絲〈外電極〉來變動電容量的，故容量只能變小，不適合在需反復調試的場合使用。

　　電容器主要特性參數

　　1.容量與誤差：指實際電容量和標稱電容量允許的偏差范圍。一般分為3級，一般I級為±5%，II級為±10%，III級為±20%。某些情況下還有0級，指誤差為±20%。精密電容器的允許誤差較小，電解電容器的誤差較大，會分別采用不同的誤差等級。

　　2.額定工作電壓：為電容器在電路中能夠長期穩定可靠工作所承受的直流電壓，又稱耐壓。對于結構、介質、容量相同的器件，耐壓越高，體積越大。

　　3.溫度系數：指在一定溫度范圍內溫度每變化1℃電容量的相對變化值。溫度系數越小越好。

　　4.絕緣電阻：用來表明電容的漏電大小。一般小容量的電容絕緣電阻大，約為幾百兆歐姆或幾千兆歐姆。電解電容的絕緣電阻一般較小。相對而言，絕緣電阻越大越好，漏電也小。

　　5.損耗：在電場的作用下，電容器在單位時間內發熱而消耗的能量。這些損耗主要來自介質損耗和金屬損耗。

　　6.頻率特性：指電容器的電參數隨電場頻率而變化的性質。在高頻條件下工作的電容器，由于介電常數在高頻時比低頻時小，電容量也相應減小，損耗也隨頻率的升高而增加。另外，在高頻工作時，電容器的分布參數，如極片電阻、引線和極片間的電阻、極片的自身電感、引線電感等，都會影響電容器的性能。所有這些，使得電容器的使用頻率受到限制。不同品種的電容器，使用頻率不同，小型云母電容器在250MHZ以內；圓片型瓷介電容器為300MHZ；圓管型瓷介電容器為200MHZ；圓盤型瓷介電容器可達3000MHZ；小型紙介電容器為80MHZ；中型紙介電容器只有8MHZ。

　　不同介質的電容器其特性差別較大，表3為幾種主要電容器特點對比。

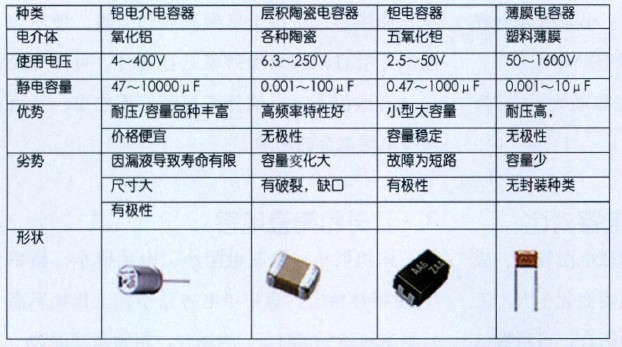

表3 電容器特點對比一覽表

　　1.鋁電解電容與鉭電解電容對比

　　鋁電解電容的體積較大、串聯電阻較大、感抗較大、對溫度敏感，適用于溫度變化不大、工作頻率不高（不高于25kHz）的場合，可用做低頻濾波。鋁電解電容有極性，安裝時必須保證正確的極性，否則有爆炸的危險。

　　與鋁電解電容相比，鉭電解電容在串聯電阻、感抗、對溫度的穩定性等方面都有明顯的優勢，但工作電壓較低。

　　2.紙介電容和聚酯薄膜電容

　　體積比較小、串聯電阻小、感抗值較大，適用于電容量不大、工作頻率不高（如1MHz以下）的場合，可用于低頻濾波和旁路。使用管型紙介電容器或聚酯薄膜電容器時，可把外殼與參考地相連，以使外殼起到屏蔽作用，從而減少電場耦合的影響。

　　3.云母和陶瓷電容

　　體積很小、串聯電阻小、電感值小，頻率/容量特性穩定，適用于電容量小、工作頻率高（頻率可達500MHz）的場合，用做高頻濾波、旁路、去耦等用途。但這類電容承受瞬態高壓脈沖能力較弱，因此不能將它隨便跨接在低阻電源線上。

　　4.聚苯乙烯電容

　　串聯電阻小、電感值小，電容量相對時間、溫度、電壓很穩定，適用于要求頻率穩定性高的場合，可用于高頻濾波、旁路、去耦。
