摘要：集成電路（IC）老化測試插座（以下簡稱老化測試插座）主要應用于集成電路產品的檢測、老化、篩選等場合，其的用戶是集成電路器件制造廠。本文對集成電路老化測試插座的結構形式做一簡單的介紹。

　　集成電路制造廠對其生產的每種集成電路封裝器件都要進行老化測試，所以集成電路需求量的迅速增長，為老化測試插座產業也提出了更高的要求，必須具備與產量和品種相適應的老化測試插座。老化測試插座是對集成電路進行可靠性驗證和各類環境適應性試驗的必備的試驗裝置。

　　集成電路封裝的結構型式

　　集成電路芯片的封裝技術已歷經了好幾代的變遷，技術指標一代比一代先進，如芯片面積與封裝面積越來越接近，適用頻率越來越高，耐溫性能越來越好，引腳數增多，引腳節距減小，可靠性提高，更加方便等等。芯片封裝形式很多，但就其與PCB的安裝方式來看主要有以下兩類封裝：通孔式封裝和表面貼裝式封裝。

　　通孔式封裝，是IC的引腳通過穿孔插進電路板，在板的背后焊接。主要包括雙列直插式封裝（DIP）和針柵陣列封裝（PGA）。較受歡迎的表面貼裝式封裝，是將芯片載體（封裝）直接焊接在PCB上的封裝。包括：小外形封裝SOP;四方扁平封裝QFP;塑料引線芯片載體封裝PLCC;無引線陶瓷芯片載體封裝LCC;球柵陣列封裝BGA、芯片級封裝CSP等。

　　老化測試插座的結構

　　無論是通孔式封裝還是表面貼裝式封裝，生產制造過程中的老化測試都是一個重要環節，所以老化測試插座是隨著集成電路的發展而發展的。老化測試插座的結構是根據集成電路封裝結構的不同而設計的，其命名與集成電路封裝形式一致。因此，為了順應集成電路的飛速發展，一般而言，有什么樣的封裝形式就有什么樣的老化測試插座。并且由于集成電路封裝節距小、密度大，所以給老化測試插座的設計與制造帶來了很大的難度。下面對老化測試插座的結構作簡單介紹。

　　通孔式封裝老化測試插座

　　單、雙列直插式封裝老化測試插座

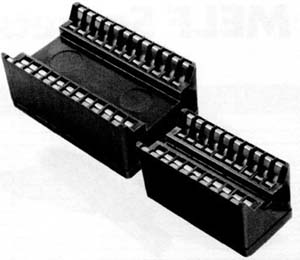

　　單、雙列直插式封裝的I/O接腳是從封裝的對邊伸延出來的，然后彎曲（見圖1）。雙列直插式封裝有塑料PDIP和陶瓷CDIP兩種，中心距為2.54mm或1.778mm，一般是8~64接腳，而塑料封裝DIP的接腳數目通?？梢远嘀?8。因?yàn)閴耗：鸵€框的關系，令制造尺寸更大的DIP有困難，導致接腳數目局限在68以內。由于DIP接腳數目比較少，多為68，所以DIP老化測試插座一般采用低插拔力片簧式結構（見圖2），此結構由接觸件和絕緣安裝板組成。接觸件采用片簧式結構使封裝引線，與片簧式接觸件雙面接觸，耐磨損，并易于插拔。

圖1 直插式封裝老練測試插座

圖2 片簧式結構老練測試插座

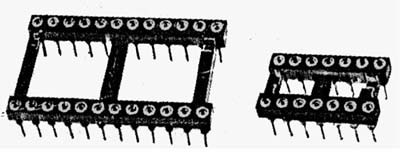

　　雖然國內外大多數IC生產廠家在對DIP進行老化測試時采用上述的片簧式結構，也有少數的IC生產廠家采用手柄式老化測試插座，這種插座是零插拔力結構，設計制造難度比較大，價格也比較高，所以也有少數IC生產廠家使用圓孔式結構（見圖3），即裝機用DIP插座，因裝機用DIP插座插拔力小，接觸可靠，并且價格很便宜。

圖3 圓孔式老練測試插座

　　針柵陣列封裝（PGA）封裝老化測試插座

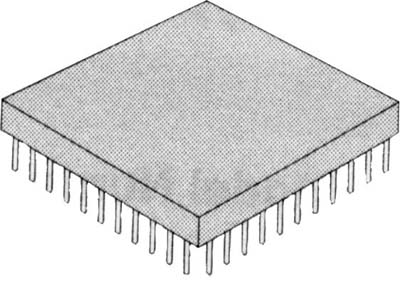

　　PGA是通孔封裝中的一種流行封裝，它是一個多層的芯片載體封裝，外形通常是正方形的，這類封裝底部焊有接腳，通常用在接腳數目超過68 的超大規模IC（VLSI）上。當需要高接腳數目或低熱阻時，PGA是DIP的取代封裝方式。PGA封裝的外形見圖4。

圖4 PGA封裝外形

　　PPGA為塑料針柵陣列封裝，CPGA為陶瓷針柵陣列封裝其節距為2.54mm。而FPGA為窄節距PGA，目前接腳節距為0.80mm、0.65mm的FPGA為主流。目前國內常用的PGA封裝接腳數目從100（10×10）到441（21×21）或更多。

　　對于接腳數目少于100線的PGA封裝進行老化測試時，國內有一小部分生產廠家采用性價比較好、插拔力較小的圓孔插入式插座（見圖5）。而對于超過接腳數目100的，則要使用零插拔力老化測試插座。

圖5 圓孔插入式插座

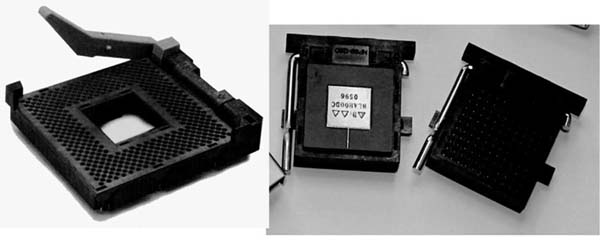

　　PGA零插拔力老化測試插座的結構形式（見圖6）。使用時把這種插座的手柄輕輕抬起，PGA就可以很容易、輕松地插入插座中，然后將手柄水平放置到原處，利用插座本身的特殊結構生成的擠壓力，將PGA的接腳與插座牢牢地接觸，不存在接觸不良的問題，而拆卸PGA芯片只需將插座的手柄輕輕抬起，則壓力解除，PGA芯片既可輕松取出。由于PGA零插拔力插座使用方便，接觸可靠，也常用于裝機。例如，計算機主機中的CPU就使用的是PGA零插拔力插座。

圖6 PGA零插拔力老練測試插座

　　表面貼裝式封裝老化測試插座

　　表面貼裝式封裝形式

　　QFP四方扁平封裝適用于高頻和多接腳器件，四邊都有細小的“L”字引線（見圖7）。小外形封裝（SOP）的引線與QFP方式基本相同。區別是QFP一般為正方形，四邊都有引線，而SOP則是兩對邊有引線， 見圖8。

圖7 QFP四方扁平封裝

圖8 小外形封裝

　　QFP在電路板的占位比DIP節省一倍。外形可以是正方形或長方形，引線節距為1.27mm、1mm、0.8mm、0.65mm和0.5mm，引線數目由20~240。而SOP的引線節距為1.27 mm，為0.5 mm，比DIP要小很多。到了20世紀80年代，出現的內存第二代封裝技術以TSOP為代表，它很快為業界所普遍采用，到目前為止還保持著內存封裝的主流地位。

　　LCC系列封裝是無引線封裝，其引線是采用特殊的工藝手段附著在陶瓷底板上的鍍金片，節距為1.27 mm，常見芯數為18、20、24、28、68等。封裝形式見圖9。

圖9 LCC系列封裝

　　塑料有引線芯片載體（PLCC/JLCC）是TI于1980年代初期開發的，是代替無引線芯片載體的一個低成本封裝方式。PLCC是J形彎曲（J-bend）的，那是說這封裝的接腳向內彎曲成“J”的形狀，所以有些廠家也叫JLCC 或QFJ（見圖10）。PLCC的優點是占的安裝位置更小，而且接腳受封裝保護。PLCC通常是正方形或長方形，四邊都有接腳，節距為1.27 mm或0.65 mm。引線數常見的有18、20、22、28、32、44、52、68、84。

圖10 塑料有引線芯片載體

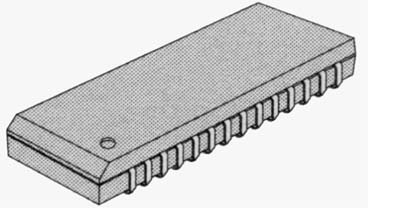

　　J形引線小外形封裝（SOJ）的對邊伸延出來的，然后彎曲成“J”形（見圖11），引線形狀與PLCC相同，不過PLCC的引線分布在四邊，其引線節距為1.27 mm，常用芯數為16、20、24、26、28、32、34、40、44（節距為0.80）。

圖11 J形引線小外形封裝

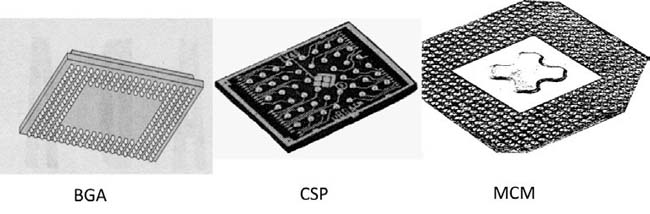

　　為滿足發展的需要，在原有封裝方式的基礎上，又增添了新的方式——球柵陣列封裝（BGA）、盤柵陣列封裝（LGA），芯片尺寸封裝（CSP）、多芯片組件（MCM）等等，其外形見圖12，由圖可以看出，這幾種封裝形式充分利用整個底部來與電路板互連，用的不是接腳，而是焊錫球，因此除了封裝方便容易外，還縮短了與PCB板之間的互連距離。

圖12 幾種新的封裝方式

　　表面貼裝式封裝老化測試插座

　　表面貼裝式封裝的飛速發展，也帶動了表面貼裝式封裝老化測試插座產業的迅速發展。目前用于表面貼裝式封裝的老化插座的結構形式主要有兩種：按壓式和翻蓋式。這兩種結構都能很好地保護集成電路封裝件，并且方便快捷，不需要專用工具就能放入和取出封裝件。

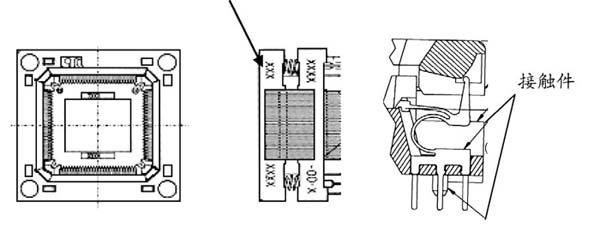

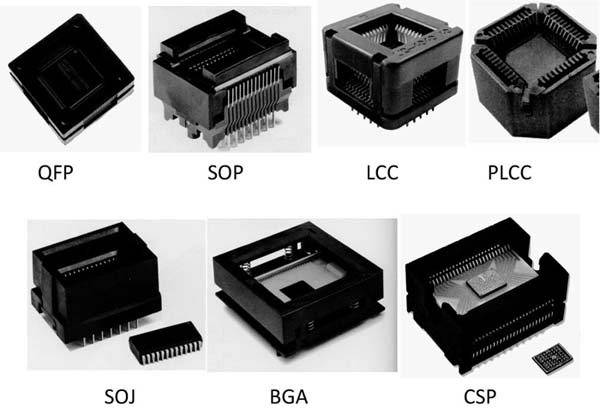

　　按壓式測試插座由安裝板、施力裝置、定位裝置、接觸件等零件組成，其結構形式如圖13所示，常見的外形見圖14。使用時操作者要按壓插座的施力裝置，將表面貼裝式封裝件放置在接觸件上，并且借助于定位裝置很好地定位，松開施力裝置使其施加給封裝件的“L” 形、“J”形或焊錫球形引線足夠的力，使得引線與接觸件之間形成可靠的接觸。國內IC生產廠家也曾使用過這種結構形式，通過使用發現存在兩個比較大的問題，一是按壓力太大，不宜操作；二是由于手壓施力裝置時容易造成接觸件受力不均勻，使得圖13所示的接觸件受力后，變形處易折斷，一個接觸件損壞，整個插座就報廢了。所以一般情況下對于芯數比較少的表面貼裝式封裝件使用按壓式結構的IC生產廠家還是比較多的，比如J形彎曲引線的PLCC和SOJ，在老化測試時一般選用此種結構形式。

圖13 按壓式老化測試插座結構示意圖

圖14 常見的按壓式測試插座外形

　　翻蓋式老化測試插座主要用于表面貼裝式封裝的夾具，其施力裝置是由帶掛鉤或卡塊的不銹鋼或塑料蓋子。QFP、SOP封裝件的引線為”L”狀，非常的脆弱，其引線的節距分別為1.27 mm、1.02 mm、0.8 mm等。為了保護封裝件的引線，QFP系列夾具結構設計時應有便于放置封裝件的結構件。到目前為止用于QFP和SOP的翻蓋式老化測試插座有兩種結構形式。

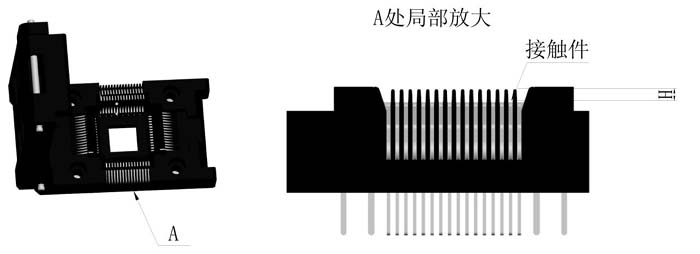

　　一種是圖15所示的結構，由蓋板、卡塊、安裝板和接觸件等零件組成，接觸件安裝在安裝板的槽中，接觸件的接觸部位與安裝板的槽頂端有一定的距離H，封裝件的各個引線既可直接放置每個接觸件上安裝板的槽中，這樣的結構在蓋子扣到位后，既可以在夾具工作過程中很好地保護封裝件，又可以使封裝件的引線與夾具的接觸件可靠地接觸。

圖15 翻蓋式老化測試插座機構形式（1）

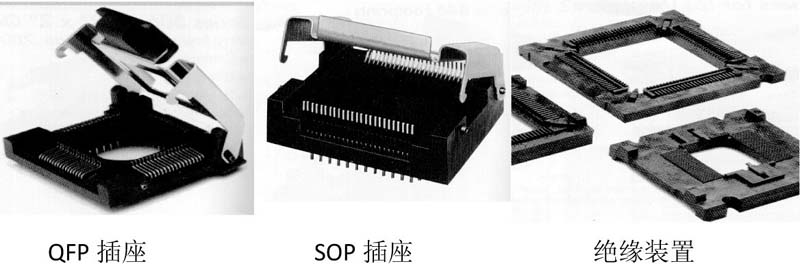

　　另一種也是目前比較受歡迎的結構，在帶掛鉤的蓋板與接觸件之間增加一個固定封裝件的絕緣裝置（見圖16），其中的定位板上設計有與封裝件的引線的節距與數量相等的細長槽，測試、老化時將QFP或SOP封裝件放置在固定裝置后，再將固定裝置放置在插座的接觸件上，蓋板鎖緊后，即可以保證引線與接觸件可靠地接觸，又能保護引線不受損害，不變形。其優點就是操作方便，使用壽命長，比較受IC生產廠家的歡迎。

圖16 翻蓋式老化測試插座機構形式

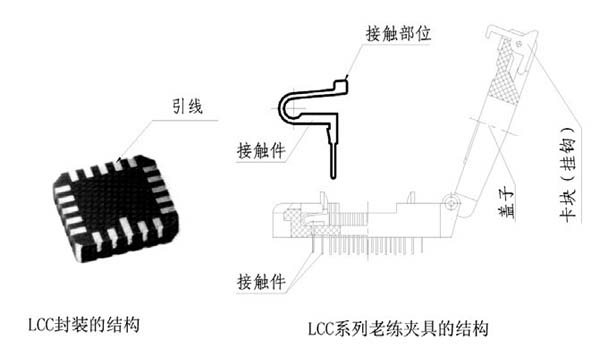

　　LCC翻蓋式老化測試插座結構詳見圖17，其接觸件也是“C”型的。測試、老化時將其放置在插座的規定位置，使封裝件的引線與插座接觸件的接觸部位接觸，然后將蓋板壓緊卡塊卡到位即可。

圖17 LCC翻蓋式老化測試插座結構

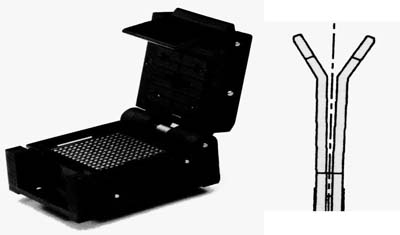

圖18 BGA翻蓋式老化測試插座的結構

　　焊錫球形引腳封裝翻蓋式老化測試插座的結構形式見圖18，其接觸件結構的形狀為喇叭口形狀，這種喇叭口形狀既能很好地保護焊錫球，又能與焊錫球形成可靠地接觸。老化測試時將封裝件的焊錫球形引腳放置在接觸件的喇叭口上，將蓋板壓緊卡塊卡到位后，封裝件的焊錫球形引腳與接觸件的喇叭口的接觸部位可靠地接觸。

　　結語

　　本文簡單論述了目前用量比較大的集成電路老化測試插座的結構形式。通過以上論述可以看出為了使用方便、保護封裝件，無論是通孔式封裝，還是表面貼裝式封裝其老化測試插座的結構形式基本上是低插拔力或零插拔力結構。
