現代計算機和通信系統中廣泛采用數字信號處理的技術和方法，其基本思路是先把信號用一系列的數字來表示，然后對這些數字信號進行各種快速的數學運算。其目的是多種多樣的，有的是為了加密，有的是為了去掉噪聲等無關的信息，稱為濾波；有時也把某些種類的數字信號處理運算成為變換，如離散的傅里葉變換，小波變換等。VerilogHDL是目前應用廣泛的一種硬件描述語言，用于數字電子系統的設計?？捎盟M(jìn)行各種級別的邏輯設計，并進行數字邏輯系統的仿真驗證，時序分析，邏輯綜合。小波濾波器的設計屬于復雜算法的電路設計，因此利用Veril—ogHDL對雙正交小波濾波器進行建模、仿真，實現電路的自動化設計，將是一種較為理想的方法。

　　Verilog HDL介紹

　　Verilog HDL是一種硬件描述語言，是一種以文本形式來描述數字系統硬件的結構和行為的語言，用它可以表示邏輯電路圖、邏輯表達式，還可以表示數字邏輯系統所完成的邏輯功能。 Verilog HDL和VHDL是目前世界上的兩種硬件描述語言，都是在20世紀80年代中期開發出來的。前者由Gateway Design Automation公司開發。兩種HDL均為IEEE標準。

　　Verilog HDL就是在用途廣泛的C語言的基礎上發展起來的一種硬件描述語言，它是由GDA公司的PhilMoorby在1983年末首創的，初只設計了一個仿真與驗證工具，之后又陸續開發了相關的故障模擬與時序分析工具。1985年Moorby推出它的第三個商用仿真器Verilog-XL,獲得了巨大的成功，從而使得Verilog HDL迅速得到推廣應用。1989年CADENCE公司收購了GDA公司，使得VerilogHDL成為了該公司的。1990年CADENCE公司公開發表了Verilog HDL,并成立LVI組織以促進Verilog HDL成為IEEE標準，即IEEE Standard 1364-1995.

　　Verilog HDL的特點就是易學易用，如果有C語言的編程經驗，可以在一個較短的時間內很快的學習和掌握，因而可以把Verilog HDL內容安排在與ASIC設計等相關課程內部進行講授，由于HDL語言本身是專門面向硬件與系統設計的，這樣的安排可以使學習者同時獲得設計實際電路的經驗。與之相比，VHDL的學習要困難一些。但Verilog HDL較自由的語法，也容易造成初學者犯一些錯誤，這一點要注意。

　　l 小波濾波器的設計

　　對于小波函數，要求它具有正交性、緊支集、對稱性和平滑性。正交性可以使變換無冗余；緊支集則帶來優良的空間分辨率；對稱性保證了與其對應濾波器的相位為線性；平滑性可以產生較小的失真。這樣使離散二進小波變換受到很大的限制，為此，人們提出一種雙正交的小波變換。本文設計小波濾波器正是基于雙正交小波變換的一種雙通道完全重構濾波器，因此可以對信號進行分解后實現重構，所以對信號的濾波有很好的作用。由于它具有正變換二元上抽樣采樣和反變換二元下抽樣采樣特性，在進行濾波器設計時可以將雙正交小波濾波器設計成具有多相結構的雙通道完全重構濾波器。雙正交小波變換可以看成原始信號通過一系列高低通濾波器濾波并經過抽樣后所得到的結果，重構過程與此相反。為了使變換后的信號能夠完全重建，須滿足Y（n）=x-kX（n），在這里取k=1。雙正交小波濾波器分解和重構過程如圖1所示。

　　設G（z），H（z）分別為分解低通，高通濾波器，下采樣后用H（z）濾波等價于先用H（z2）濾波，然后下采樣，所以：

　　其中：Ge和Go分別是G（z）的偶數項和奇數項，He和H。分別是H（z）的偶數項和奇數項。根據式（1），式（2）可以建立雙正交小波濾波器的多相結構模型如圖2所示。

　　下面對雙正交小波濾波器用VerilogHDL進行頂層設計：

　　對于雙正交小波濾波器的部件Ge，Go，He，Ho設計，采用行為描述方式進行設計。VerilogHDL行為描述語言作為一種結構化和過程性的語言，其語法結構非常適合于算法級和RTL級的模型設計。在Veril—ogHDL語言中行為描述分為算法和RTL兩種。算法級：用語言提供的結構能夠?qū)崿F(xiàn)算法的運行模型。RTL級：描述數據在寄存器之間的流動和如何處理，控制這些數據的流動，采用改進的DA算法（如圖3所示）。DA算法完成濾波所需要B次的累加也就是B個時鐘周期完成運算，B位輸入數據的位寬。它的查找表（LUT）的大小是由濾波器的階數N決定的，共需要2N個查找表單元，如果系數N過多，用單個LUT不能夠執行全字查找則可把系數分組，利用部分表并將結果相加，為了簡單的闡述算法，在此系數只分了2組，每個單元的位寬是由濾波器的系數的量化決定的。Ge，Go，He，Ho四個濾波器雖然長度不同，但具有相同的電路結構，如圖4所示。

　　計算控制器用于控制濾波單元中移位寄存器移位，累加器的循環周期和計算輸出，并控制移位寄存器的數據輸入。

　　2 利用VerilogHDL語言實現以上功能

　　2.1 用VerilogHDL語言進行算法建模

　　計算機控制器的veril—ogHDL模型：

　　寄存器組中每個寄存器的位數為0，1，…，num一1。

　　2.2 定制ROM

　　QuartusⅡ包含有許多有用的LPM模塊，它們是復雜或系統構建的重要組成部分，可以與QuartusⅡ普通設計文件一起使用，該文使用“Tools”菜單下的MegaWizardPlug—In Manager命令定制ROM的元件。如圖5所示。

　　2.3 用VerilogHDL進行數據流建模

　　濾波器的建模過程如下：

　　3 驗證仿真

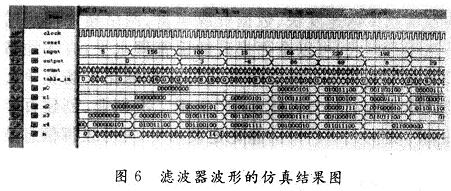

　　利用Altera公司的QuartusⅡ7.2軟件內部帶有仿真器對濾波器的VerilogHDL模型進行波形仿真，通過建立正確的Vector Waveform File就可以開始仿真了。如圖6所示。

　　通過QuartusⅡ的波形仿真功能，對輸入輸出進行波形仿真，對其結果進行定量分析。通過時序分析和功能分析結果，對設計進行進一步的完善。在仿真中，in—put濾波器輸入數據，output濾波器輸入數據x0，x1，x2，x3，x4為移位寄存器組中寄存器，count為控制計數器，table-in為流水線寄存器。所得結果如圖6所示。經驗證，仿真結果和實際運算結果一致。所以對于大多數連續的LTI系統都可以采用以上方法進行分析，但是他也有局限性：對于時變系統，非線性系統分析，它無能為力；只適合分析一維變量，對于多維變量，它無能為力；可采用狀態變量分析方法；就度來說，這種分析方法不是很高。

　　盡管連續LTI系統有很多缺點，但是通過對LTI系統的分析可以培養系統建模和求解能力，為以后分析其他系統作參考。
