概述

　　穩壓器為后續電路提供連續穩定的電壓。就是使輸出電壓穩定的設備。所有的穩壓器，都利用了相同的技術實現輸出電壓的穩定輸出電壓通過連接到誤差放大器（Error Amplifier）反相輸入端的分壓電阻（Resistive Divider）采樣（Sampled），誤差放大器的同相輸入端（Non-inverting Input）連接到一個參考電壓Vref。 參考電壓由IC內部的帶隙參考源（Bandgap Reference）產生。 誤差放大器總是試圖迫使其兩端輸入相等。為此，它提供負載電流以保證輸出電壓穩定。本文將比對標準配置的穩壓器和配以DS1859雙溫控電阻后的同一款穩壓器的測試數據。DS1859用其中一路可變電阻和溫控查找表進行溫度補償，從測試結果可以清楚地看出利用DS1859溫度索引查找表對系統指標的改善。另外，DS1859和DS1847能夠在無需微處理器的條件下提供閉環控制。

　　非補償穩壓器

　　傳統的穩壓電路包括調整元件、反饋電阻分壓器、濾波器和在瞬態開關負載條件下用作負載調整的電容。文中，我們選用MAX604作為穩壓器，MAX604是MAXIM公司生產的低壓差線性穩壓器，具有預置5v（MAX603）/3.3V（MAX604）或可調兩種輸出方式，其輸出電流可達500mA.MAX603在5V/500mA輸出時的壓差為320mV,在5V/200mA輸出時的壓差為130mV;MAX604在3.3V/200mA輸出時壓差為240mV.這兩款器件的功耗很低，靜態電流典型值為15μA,為35μA,關斷模式下的電流只有2μA.同時，還可以用電阻對其輸出電壓進行調節，其輸出電壓范圍為1.25V～11V,輸入電壓范圍為2.7V～11.5V.采用8腳DIP和SO兩種封裝，以下討論了如何提高這一指標的途徑。

　　使用溫度查找表進行補償

　　圖2將DS1859置于穩壓調節電路中，數字電位器與圖1中的R2并聯。DS1859數字電位器由內部非易失存儲器的溫度索引查找表控制。每隔2℃提供一個電阻較準值。本電路選用了50k的DS1859。

　　查找表可根據用戶需要配置成任意的電阻與溫度關系曲線。本例中，我們的目標是得到穩定的穩壓器溫度曲線。因此，DS1859查找表被設定為數字電阻與溫度之間近似為正比關系。電阻有256個設定值，每級大約192Ω。數字電阻初始值為第152級。-40℃時為第143級，而+85℃時為第158級。溫度每變化2℃，數字電阻相應地改變補償值，隨環境溫度每4℃至6℃變化。

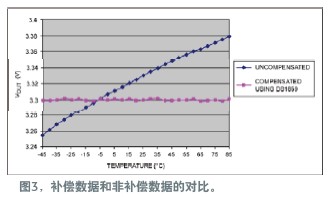

　　全溫范圍內的穩壓得到大幅提升，從圖3可看出，-45℃、+85℃只有±2mV的變化。

　　結論

　　利用溫度查找表可以輕松提高系統的溫度特性，消除溫度變化的影響。因為數字電阻由存于非易失存儲器中獨立的查找表控制，每個電阻可以完全按照用戶應用設計。除了提供兩個通道的靈活設置外，DS1859還提供三路ADC輸入，用于監控外部電壓。
