一。前言

　　在這個UPS技術和IT技術迅速發展的時代，智能化、高頻化、網絡化成為了UPS創新的主旨，隨著UPS的廣泛發展，UPS的應用也深入到了各行各業，但實際中的UPS如何管理卻成為了一大難題。目前應對這類管理，市場有兩種方式：其一是由UPS提供的各種通訊接口、網絡附件、相關軟件對UPS進行直接性的管理。第二中則是通過動力環境集中監控，采用協議轉換器、工控機等以硬件為主的方式進行管理。而目的在于通過計算機，對各種地區各種種類的UPS進行監控管理，以便隨時了解每臺UPS的工作狀況，以及將UPS中發現的各種異常給予處理，在確保UPS用電設備的安全穩定運作的同時，還能減少人員維護費用，降低成本。無人恪守的機房也必將越來越多，針對市場上的需求，我以臺達UPS為XX鐵路車站集中監控的設計方案做一概要介紹。

　　二。用戶需求

　　目標﹕將XX鐵路XX站設立監控中心，實現集中監控，使能把所有車站的臺達UPS的運行狀況，運行數據，達到反饋信息，處理問題的功效，特別需要解決電池放電狀態和旁路運行狀態的監控管理問題，能將重要信息發到主要負責人的手機上，以便能隨時掌握信息，對一些天氣災害停電而有應急預案。

　　效果﹕（1） 監視各車站的UPS工作狀態。

　?。?） 各車站UPS事件故障實時告警。

　?。?） 監控各車站的電池放電和旁路運行狀態。

　?。?） 實現手機發送短信

　　三。系統配置

　　此次監控方案是在現有的UPS設備上架設的，臺達UPS的SNMP卡可在機器上實現熱插拔，不影響原有系統的運行。配置的信息如下：

　　序號

　　名稱

　　數量

　　備注

　　1.

　　SNMP卡+環境監控模塊

　　15塊

　　UPS主機有SNMP卡插槽

　　2.

　　UPSentry manager軟件

　　1套

　　3.

　　手機 或GSM

　　1個

　　帶串口通訊線

　　4.

　　監控主機/顯示器

　　1套

　　5.

　　網線

　　若干

　　四。車站方案

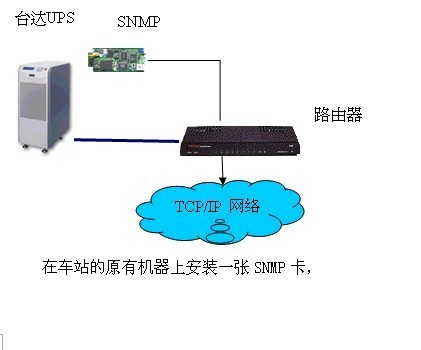

　?。ò惭b上SNMP卡的效果圖）

　　并通過IE或超級終端設置用戶指定IP地址，然后連入各車站的網絡中，完成后可通過IE瀏覽器輸入設定好的IP,即可看到如下畫面，說明通信正常。

　　其它車站也同樣的方法，采用SNMP卡與現有的網絡進行連接，分配固定的IP,將設定好的IP地址與各車站名稱做對應記錄。

　　五。監控中心方案

　　臺達UPS
