物聯網是繼互聯網之后的又技術革命浪潮，目前，環境保護部在全國開展的環境在線監控網是嚴格意義上的物聯網?？梢哉f(shuō)，環境保護部是早開始物聯網探索和實踐并大力推進的單位之一。

　　環境在線監控就是在點線面源的合適點位上安裝各種自動監測儀器儀表和數據采集傳輸儀，通過各種通訊信道與環境監控中心的通信服務器相連，實現在線實時通訊，這樣傳感器感知的點位環境狀態就被源源不斷地送到環保部門，并存儲在海量數據庫服務器上，以供環保信息化各種應用系統使用。

　　污染源自動監控是對物聯網技術的典型應用，這一技術的廣泛應用將是未來污染源自動監控工作的重點，將給這項業務的工作模式帶來巨大變革。環境在線監控等技術手段的應用，對環境管理理念、方法、體制、機制的變革形成推動力量，從而借助技術手段實現中國污染的有效控制和環境的有效保護。

　　1 力控解決方案

　　1.1 系統拓?fù)鋱D

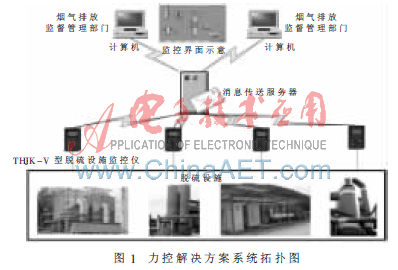

　　系統由下位采集設備及上位力控eForceCon  SCADA軟件組成，如圖1所示。系統采用B/S結構，授權用戶可以在任何能夠登錄網絡的地方，進行系統數據查閱及運行狀況觀察。

　　由于有些環保檢測設備所處的地理位置比較偏遠，采用網絡布線的方式進行數據的傳輸比較困難，維護也不方便。為了減少布線成本和將來數據傳輸線路的維護成本，針對物聯網設備的特點本方案采用GPRS/CDMA的無線傳輸方式，通過力控eForceCon SCADA軟件無線通訊組件CommBridge以數據并發的方式對遠程環保數據進行實時采集，對環保監測設備進行控制與部署管理。

　　1.2 系統方案實現

　　力控eForceCon SCADA軟件除了常見的監控功能外，遠程管理初步實現了以下功能：

　?。?）力控工程遠程部署與監控

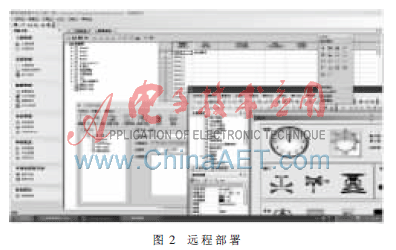

　　通過部署服務器可以實現多個力控監控組態軟件工程的遠程部署，產品進程狀態的診斷，如圖2所示。

　　力控eForceCon系列軟件支持遠程部署，可以在線修改參數，適合多人協作開發，構建典型的分布式應用，可以同步構建歷史站、事件服務器、報警服務器等多種應用模式。

　　eForceCon專門配備了遠程部署-服務器以及遠程部署-客戶端工具。

　?。?）監控設備遠程在線管理與維護

　　力控軟件支持遠程在線的設備添加與管理。對數據模型、控制設備、HMI監控形成了模板，對實際對象可以遠程添加、管理與維護，方便此類工程的后期管理。通過eForceCon平臺可實現對現場設備運行數據的采集和上傳，變量監控、參數設置，同時提供數據庫存儲保存現場設備運行歷史數據。管理人員可通過Web頁面瀏覽現場設備運行狀態數據、歷史數據，并通過分析形成多種分析報表。另外平臺還支持運行數據以指定存儲形式提供給監控中心端維護和分析工作站進行數據分析處理，可同時實現上千個TCP連接的統一接入和管理。

　?。?）模型與模板化

　　遠程設備模型對象一般都是可拷貝的，因此從監控的角度將通訊模板、實時數據模型、HMI監控單元模板快速集成在一起，方便產品后期維護。

　　2 監控系統主要功能

　　系統實現了對廢水、煙氣治理設施運行關鍵工藝參數、設備運行狀態、監測參數、污染減排核算需要的相關參數的采集及監控，系統實時采集了污水處理設施運行中的水質指標、鼓風機電流、鼓風量、曝氣設備的運行狀況、溶解氧濃度、污泥濃度、濾池堵塞率等數據，以及煙氣脫硫設施運行中的鍋爐負荷、溫度、流量、風機電流和葉片開啟度、氧化風機和密封風機電流、輸送泵電流、旁路開啟度、漿液PH值，以及煙氣進口和出口二氧化硫、煙塵、氮氧化物濃度等過程關鍵參數，杜絕了治理設施不運行的現象。同時將采集到的數據存儲到遠端專用服務器并以人機界面還原展示現場工藝過程，管理部門可以通過互聯網進行登錄、查看、監督，是實現污染減排目標的有效監管系統。

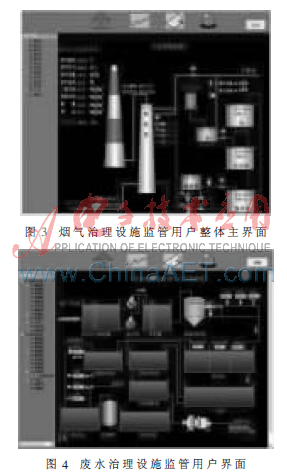

　　（1）用戶界面：用戶輸入正確的用戶名及密碼則進入自己的主界面進行相關操作，煙氣治理設施監管用戶整體主界面與廢水治理設施監管用戶界面如圖3、圖4所示。

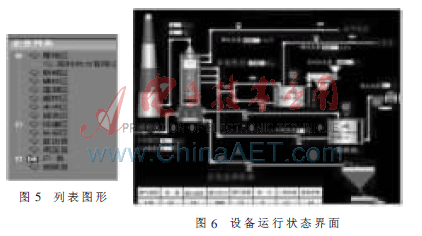

　　（2）企業列表：用戶進入自己的界面可以查看自己監督范圍內所有的企業及企業相關信息，列表圖形如圖5所示。

　　（3）設施運行狀況查看：當用戶進入自己的界面時可點擊企業列表中的相關企業查看企業中各個設備的運行狀況，系統將設備運行狀態以動態圖形人機界面展示給用戶并附有相關參數，其界面如圖6所示。

　?。?）參數查看：用戶通過點擊數據報表圖形可以查看所有設施每時每分采集的各項數據，并具有查詢此企業某時間點或時間段內的數據，也可打印出數據報表。

　　（5）數據曲線圖：用戶通過點擊數據變化曲線圖即可看到此企業的某項或多項數據在一天內的變化曲線圖，并具有查詢此企業的某天內的多項或一項數據變化圖及打印曲線圖的功能。

　　（6）系統提醒：當某企業設施停止運行時，系統中紅燈閃爍，單擊紅燈查看設施停止的企業，如果設施運行數據發生異常，紅燈同樣閃爍，單擊可查看異常報警信息，當設施停止運行無數據輸出時，系統也會報警，提示缺失數據情況。

　　（7）數據打?。簲?shù)據打印與數據查看、查詢?cè)谕唤缑?，在?shù)據查看、查詢的同時可以對所查看、查詢的數據及圖表進行打印。

　?。?）數據查詢：數據查詢與數據查看在同一界面，當用戶查看企業數據時想查詢時間段內的某項數據或某天的數據變化曲線圖，則可以輸入始末時間及查詢項目即可查看到所想查看的數據及數據變化圖。

　　（9）系統服務：系統服務主要是幫助用戶修改登錄密碼并提供技術服務的公司相關信息。

　?。?0）數據修改：此功能主要面向系統管理員，系統管理員發現上報的某項數據有錯誤則其具有修改數據的權利。

　?。?1）權限分配：系統管理員具有的使用權限，可根據環保局的級別分配不同的權限，如：區、縣級的環保局具有監督區、縣本地的相關企業權限，市環保局用戶則可監督所有的企業。

　　采用國內大型的SCADA軟件力控eForceCon與物聯網技術相結合對環保設備及關鍵運行參數進行實時監控，同時將采集到的數據存儲到遠端專用服務器并以人機界面還原展示現場工藝過程，管理部門可以通過互聯網進行登錄、查看、監督，實現污染減排目標的有效監管，杜絕了治理設施不運行的現象。
