汽車制造業的訂單化生產和柔性化生產，已成為汽車制造商提高產品競爭、關注用戶需求的目標。從汽車制造的沖壓車間、車身車間、油漆車間和總裝車間，直至整車檢測下線，必須實現汽車制造環節的生產信息管理。生產信息管理系統涵蓋了汽車制造的生產控制和物流控制，車身信息采集和車身倉儲系統為實現汽車制造物流控制的重要環節。通過車身物流信息采集的檢測跟蹤、車身和零部件物流倉儲系統的靈活控制，可以實現汽車生產的物流控制；通過汽車生產管理的信息技術，可以隨時跟蹤和了解汽車制造的生產程度和物流過程。

　　基于RFID 的生產物流管理信息系統能夠在線實時地反映生產過程中的生產和物流信息， 使生產調度、質檢及管理人員能夠隨時了解客車生產的全貌， 根據生產實際情況及時調整作業計劃， 便利地解決生產中的問題， 作到均衡生產。同時能夠?qū)崿F(xiàn)車間管理的各個業務部門之間的信息共享， 改善企業內部的信息交換方式， 為企業決策者提供動態的監控生產。

　　1 RFID 技術與EPC 代碼

　　1.1 RFID 技術

　　RFID射頻識別是一種非接觸式的自動識別技術，它通過射頻信號自動識別目標對象并獲取相關數據，識別工作無須人工干預，可工作于各種惡劣環境。RFID技術可識別高速運動物體并可同時識別多個標簽，操作快捷方便。RFID是一種簡單的無線系統，只有兩個基本器件，該系統用于控制、檢測和跟蹤物體。系統由一個詢問器（或閱讀器）和很多應答器（或標簽）組成。RFID標簽中存儲一個編碼，通常為64bits、96bits甚至更高，其地址空間大大高于條碼所能提供的空間，因此可以實現單品級的物品編碼。RFID標簽芯片的內部結構主要包括射頻前端、模擬前端、數字基帶處理單元和EEPROM存儲單元四部分。

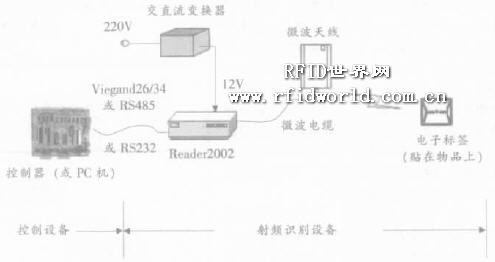

　　圖一　RFID應用系統

　　讀寫器與標簽之間是利用無線感應方式進行信息交換的， 它具有以下特點： 可以非接觸識別； 無需"視線"所及， 可以穿過水、油漆、木材甚至人體進行識別； 可以識別快速移動物品； 可同時識別多個物品等。在RFID 系統的應用中， 標簽附著在被識別的物體上（ 表面或內部） , 一旦帶有電子標簽的被識別物體進入可識讀范圍時， 讀寫器以自動無接觸的方式將約定的信息從標簽中讀取出來， 從而完成自動識別物品或者自動收集物品標志信息的功能。采用RFID 的好處是可以對企業的生產過程進行可視化管理， 以有效地降低成本。因此， 越來越多的制造商都在關心和支持這項技術的發展與應用。

　　1.2 EPC 代碼

　　EPC的全稱是Electronic Product Code,中文稱為產品電子代碼。EPC的載體是RFID電子標簽，并借助互聯網來實現信息的傳遞。EPC旨在為每一件單品建立的、開放的標識標準，實現范圍內對單件產品的跟蹤與追溯，從而有效提高供應鏈管理水平、降低物流成本。EPC是一個完整的、復雜的、綜合的系統。EPC/RFID技術應用于倉庫管理領域的優勢EPC /RFID電子標簽的數據特點是：1、無接觸讀取 2、遠距離讀取 3、動態讀取 4、多數量、品種讀取 5、標簽無源 6、海量存儲量 等優勢 這些都是條碼無法比擬的，因此采用EPC電子標簽技術，可以實現數字化庫房管理；并配合使用EPC編碼，使得庫存貨品真正實現網絡化管理。

　　2 基于RFID 的某汽車制造企業生產物流管理信息系統

　　2.1 系統的需求分析

　　某汽車制造企業總裝車間的生產物流按工藝流程進行， 總裝車間主要完成車身與底盤的組裝以及內飾件的安裝， 通過調查研究與分析， 該總裝車間的生產物流管理系統大致存在如下問題：

　　（ 1） 在裝備過程中， 各環節的信息錄入均由手工完成， 經常出現抄錄錯誤， 導致工作步驟不能正常銜接， 影響了整個生產流通。

　?。?2） 車間工人實行的是每日一班工作制， 每班的工人人數是固定的， 有時由于原材料短缺或設備故障等原因而使部分工人的工作量不能達到飽和， 從而增加了生產成本。

　?。?3） 當發現產品有缺陷時， 由于記錄的不完全和數據的不統一， 不能及時查詢到具體的負責人員。

　?。?4） 生產線與倉庫溝通銜接不夠好， 導致配料效率低。

　　（ 5） 管理人員不能直觀及時地了解生產線狀況， 從而不能根據生產實際情況及時調整作業計劃， 便利地解決生產中的問題。

　　根據上述需求分析， 信息傳遞的延遲以及信息的不準確是整個問題的關鍵， 因此要改善生產管理的效果， 降低產品的成本， 必須從根本的信息采集技術入手， 從而改變生產過程中的信息傳遞方式?；谶@種情況， 提出了基于RFID 的物流管理信息系統。

　　2.2 系統總體結構設計

　　通過上述的需求分析， 建設符合現代企業全面信息管理的需求， 在制品組裝生產動態實時追蹤信息管理系統， 使管理人員在后臺即可看到在制品的裝備情況。系統除了需要對生產過程的監控以外， 還要實現數據信息的共享與實時統計， 以便于管理部門的生產監測與調度。綜合以上要求以及該單位的實際情況， 系統主體設計采用分布式控制的星形拓?fù)浣Y(jié)構， 如圖2 所示。整個系統由生產業務管理層、生產過程監控層以及數據采集管理層所組成， 并利用通信接口與以太網結構將信息服務器、現場總線監控服務器、RFID 閱讀器以及其它模塊和終端連接起來。

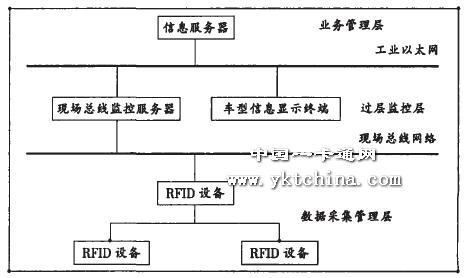

圖二　系統的總體結構圖

　　（ 1） 數據采集管理層。數據采集管理是生產過程監督和控制的基礎， 它負責收集生產線上在制品的裝備信息等， 打包后上傳到公司管理部門， 供生產過程監督和控制分析使用。RFID 是數據采集管理層的， 通過讀寫器采集電子標簽中的信息， 進行簡單的信息預處理（ 解碼、防沖撞、多通道信息去重、信息過濾、分類） .

　?。?2） 生產過程監控層。生產過程監控層負責管理生產過程中在制品的加工信息和生產線的狀態信息， 并將這些實時信息及時呈遞給生產管理部門， 使企業領導和生產管理人員能夠掌握手的生產作業情況。同時， 管理部門可以根據這些信息對生產進行控制， 及時調整生產作業計劃和修改生產控制參數， 以求在短的時間內， 使生產流程重新步入正常工作狀態， 確保生產計劃能夠順利完成。生產過程監控層包括現場總線監控服務器、RFID 車輛識別終端、車型信息顯示終端， 通過工業以太網組成一個星型網絡結構。

　?。?3） 業務管理層。業務管理層是系統的頂層， 也是整個系統對外部的接口， 通過管理層， 廠級信息網絡可以訪問系統內部。信息服務器作為車間級生產管理、調度的中心， 負責整合、分發監控層上報的生產信息， 實現在車間范圍內的信息共享，為管理者及時下達調度指令提供可靠的分析依據。

　　2.3 系統硬件選型

　　RFID 設備的選型主要依據是頻率， 因?yàn)轭l率的選擇是RFID 技術中的一個關鍵性問題， RFID 系統的工作頻率主要有： 低頻（ 30- 300KHZ） , 高頻（ 3- 30MHZ） 和超高頻（ 300MHZ- 3GHZ） .低頻系統常見的工作頻率有125KHz, 134KHz, 該頻段主要是通過電感耦合的方式進行工作。其特點是識別距離短， 傳輸速度比較慢， 主要應用領域： 畜牧業、門禁、身份識別等。高頻系統常見的工作頻率為13.56MHz, 它是通過感應器上的負載電阻的接通和斷開促使讀寫器天線上的電壓發生變化， 實現用遠距離感應器對天線電壓進行振幅調制。高頻系統用于門禁控制和需傳送大量數據的應用。超高頻系統（ 工作頻率為860MHz 到960MHz 之間） 通過電場來傳輸能量。該頻段讀取距離比較遠， 無源可達10m 左右， 信號傳輸速度快。主要應用領域： 供應鏈上的管理和應用， 生產線自動化的管理和應用等。

　　綜上所述和比較， 考慮到RFID 的電磁特性， 為降低成本， 保證功效， 簡化系統， 便于使用與維護， 我們采用了超高頻系RFS- 2022 （ 2011） 型讀寫器， 它能夠讀寫ISO- 18000- 6 協議標簽， 系統的工作頻率為902MHz~928MHz, 其性能指標： 讀取距離大于5m, 寫入距離大于3m, 讀卡速度為平均每單字（ 32bits） 需耗時6ms, 寫卡速度為平均每單字（ 32bits） 耗時50ms, 讀卡數可達到30 張電子標簽。這個頻段是目前人們期待應用潛力的， 所使用的頻率和標準完全符合現行的各種法律法規。

　　2.4 系統軟件功能模塊設計

　　根據對系統總體設計的要求， 整個系統主要包括系統管理， 總裝線生產作業管理、總裝線生產查詢管理、總裝線資源管理、總裝線質量監控管理。主要模塊說明如下：

　　2.4.1 系統管理

　　系統管理模塊可以定義某車型總裝生產線生產及物流管理信息系統用戶， 執行功能的權限以及用戶使用功能授權。并對各子系統共用的基礎數據進行維護， 完成數據的備份作業。

　　2.4.2 總裝線現場生產作業管理

　　滾動接受生產計劃， 自動生成車間作業計劃， 系統設置的控制器會按生產節拍觸發讀寫器讀取裝配線上的車型信息， 通過RFID 對標簽的識讀， 實現對現場作業信息（ 包括在線車輛的裝備信息和質量檢驗信息） 的錄入， 并把相關信息輸入服務器上的數據庫。同時在每個工位的屏幕上實時動態顯示裝配線上的車型信息、選裝、零部件等信息， 現場操作人員不僅可以直觀地了解當前該工位應該做什么事， 還可以實時地向物料部門發布需求信息， 以便所需配件及時送到所需工位。

　　2.4.3 總裝線生產查詢管理

　　生產查詢管理的功能為管理人員提供及時的生產線工作狀況， 以便為解決生產中的問題作好準備。它可以查詢到每個工位的裝配信息， 裝配的具體時間、物料需求信息、員工操作結果等信息。

　　2.4.4 總裝線資源管理

　　總裝線資源管理就是對生產線所需的一些設備進行管理， 及時了解現有設備的實際使用情況， 以便為安排生產或者進行采購提供參考依據， 可以根據生產設備的情況來制定生產線日、周、月的負荷， 保證生產的正常進行。

　　2.4.5 總裝線質量監控管理

　　對汽車總裝過程的質量信息進行全面的管理， 實現質量信息采集的自動化， 并通過現場總線監控服務器進行分析， 以便及時做出調整， 以減少廢品的產生。該模塊能實現統計查詢， 并打印相關報表。

　　3 結論

　　本文通過對某汽車制造企業總裝車間的生產物流的分析， 指出采用傳統的人員手動識別方法會影響到信息流的及時性和準確性， 由于信息流的不暢通從而進一步影響到整個生產的流通。在采用了識別速度快、存儲容量大、可實時更新數據的RFID技術后， 上述情況將會得到解決。汽車制造的現代化生產控制和物流控制及其信息化管理已成為汽車制造的重要組成部分。隨著汽車制造業的發展，以及物流控制和信息技術的應用，汽車生產的物流技術將繼續呈現出一系列新的發展趨勢。
