20 世紀90 年代， 無線通信系統的變速率語音編碼得到了廣泛的應用。特別是移動通信的飛速發展，把變速率語音編碼推上了前臺。隨著技術的發展， 它的應用領域越來越廣， 不再限于移動通信系統， 在IP電話、互聯網上也有很好的應用前景。ITUT 于2006 年批準了G. 729. 1 嵌入式變速率可分級寬帶語音編碼標準。

　　1  G. 729. 1 編解碼原理

　　G. 729. 1 編碼器是一個基于G. 729 的帶寬擴展（ 50~ 7 000 Hz） 的8~ 32 kbit / s 可分級編碼器。由編碼產生的比特流有可分級性， 包含了12 個嵌入式層。第1 層稱為層， 編碼速率為8 kbit / s。與G.

　　729 的碼流形式相同， 與G. 729 具有互操作性。第2層是一個窄帶增強層， 編碼速率為12 kbit / s, 第3~12 層是寬帶增強層， 每層均在前一層的基礎上增加2kbit/ s 的編碼速率。本研究所涉及的語音處理均是在默認模式下進行的， 不討論其他模式下的情況。

　　G. 729. 1 基本算法是基于3 階段編碼結構： 低頻帶（50~ 4 000 Hz） 嵌入式激勵線性估計（ CELP） 編碼器， 高頻帶（ 4 000~ 7 000 Hz） 時域帶寬擴展（ TDBWE）參量編解碼， 以及通過被稱為時域混疊消除（ TDAC）的估計變換編解碼技術實現的全頻帶增強功能。圖1 為G. 729. 1 編解碼算法的軟件流程圖。

圖1 G. 729. 1 算法編碼流程圖

　　2  系統硬件

　　DM642 是德州儀器公司推出的一款專門為數字多媒體應用而設計開發的32 位定點DSP 芯片 。在SEEDVPM642 開發平臺中， 同時有4 路音頻輸入和輸出接入McASP, 用的協議為BurstFrameSyncMode 。T LV320AIC23B 的輸入方式為立體聲， 其采樣率為16 kHz, 提供16 bit 的采樣值， ADC 和DAC 的信噪比分別可以達到90 dB 和100 dB。AIC23B 使用IIC 總線對其進行配置， SDIN 作為串行數據輸入，SCLK 作為串行時鐘。IIC 總線采用的是七位地址的尋址方式， 并且AIC23B 的寄存器只能寫而不能讀， 因此， 每個WORD 的前7bit 為寄存器地址， 后9bit 為寄存器內容。系統實現原理圖如圖2 所示。

圖2 系統實現原理圖

　　3  G. 729. 1 的實現

　　3. 1  基于VC 6. 0 的實現

　　在將代碼進行移植之前， 采用便于進行軟件調試的環境 微軟VC 6. 0, 對源代碼進行實現， 為隨后將代碼移植到目標DSP 上做準備。在VC 下建立相應的工程， 對其進行編譯連接生成編碼和解碼器。對結果進行分析驗證。

　　3. 2  基于DM642 的實現

　　源代碼在PC 機上測試正確后再移植到DSP上。T I 公司提供了一個DSP 開發平臺CCS （ CodeCom po ser Studio） , CCS 的語法規則與VC 有許多不同， 進行代碼移植之前要使其符合CCS 的語法規則。因此， C 語言仿真程序搬到DSP 上運行時需要注意數據類型、大/ 小端存放模式的轉換、存儲器分配及CCS 編譯選項等方面。

　　DM642 是T I 公司的高端產品， 主頻高、處理速度快、存儲容量大等優點。在CCS 開發環境中建立起和VC 6. 0 平臺對應的G. 729. 1 編碼器工程， 在對目標文件進行鏈接之前， 確定目標文件在存儲器中的位置， 實現代碼在DSP 存儲器中的地址映射， 需要編寫cmd 文件, 添加所有有關的源文件， 然后編譯、鏈接。在鏈接完成后， 全速執行程序。在初步實現編碼時發現， 未加任何改動的原始源碼在CCS 平臺下運行速度非常慢， 因此， 需對代碼進行進一步的優化。

　　4  代碼的優化

　　采用的優化方法主要為比較簡單的算法優化和C 語言級別上的優化， 不涉及匯編級別的優化。

　　4. 1  優化思路

　　從代碼性能的角度上講， 每段代碼的重要性是不同的： 在程序的運行過程中， 有的代碼調用頻繁， 如果這段代碼的執行效率非常低下， 則可能成為整個程序的瓶頸。因此， 代碼優化的重點首先應該是對這些代碼進行優化。在優化代碼的過程中， 應該結合DSP硬件結構來編寫或者優化代碼。

　　優化一般從以下3 方面考慮： 速度、程序空間和數據空間大小。然而， 速度和程序空間、數據空間的優化是相互抵觸的， 需要結合實際情況綜合考慮在做定奪。

　　4. 2  算法優化

　　在碼本搜索過程中， 所有碼矢量（ 輸入矢量和碼本中碼矢量） 按照誤差準則進行匹配。該輸入矢量的量化矢量為均方誤差值對應的碼矢量， 因此， 在每次搜索都需保存上的均方誤差值。

　　下一碼矢量， 如果其值大于保存的均方誤差值，則剩下的計算可以忽略， 顯然， 下一碼矢量并不是搜尋的量化矢量， 鑒于此， 該算法的改進可以在Lsp_pre_select（ ） 中增加相應的判斷代碼， 從而節省代碼執行時間 。

　　4. 3  C 語言優化

　　C 語言優化有多種方法， 本研究只使用了以下幾種方法。

　　4. 3. 1  C 編譯器優化

　　CCS 提供了多種編譯器選項， 通過這些選項對編譯器的操作進行控制， 可以對代碼進行多種優化，減少代碼長度和提高代碼的執行效率。其優化選項包括（ - o （ - o1、- o2、- o3） 、- mt、- pm、- ms0、-mh[ n] 、- k、- s、- mw 、- g、- mg） 。為了起到更好的優化作用， 達到更好的效果， 經過實驗后使用組合- 03、- pm。

　　4. 3. 2  使用內聯函數進行優化

　　內聯函數是C6x 編譯器提供的專門函數， 與C6x 的匯編指令一一對應。對函數優化的步是在函數中的基本數學運算使用內聯函數代替， 內聯函數可以直接映射為C6000 內部指令、快速優化C 代碼。在以后所有用到該運算的函數中， 這個運算在一個周期就可以完成。有些函數可以直接或稍作修改就能使用內聯函數替換 , 如表1 所示。

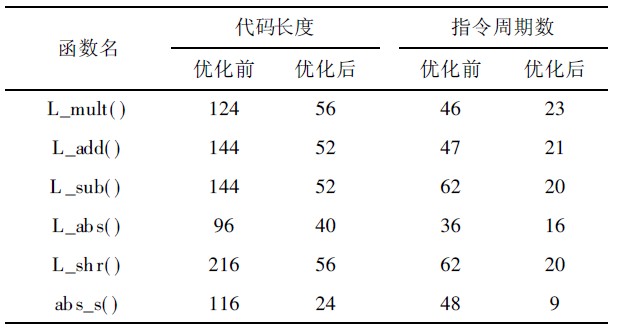

表1 直接使用內聯函數優化表

　　從表1 可以看出， 使用內聯函數可以大大提高代碼的執行效率， 其中一些函數需做大量修改才能使用內聯函數。

　　4. 3. 3  軟件流水

　　軟件流水是編排循環指令， 從而使循環的多次迭代能并行執行的一種技術。軟件流水僅限于對嵌套循環中內層循環的優化， 因此， 應盡可能的創造大的內部循環。要實現上述要求就要在程序中把執行周期少的內循環展開， 增加并行指令數， 改進軟件流水的編排。使用該方法時， 有諸多的注意事項， 應特別注意以下幾個方面： A 不能包含函數調用； B 不可以使用指令有條件的終止循環； C 循環必須采用遞減計數， 且當其減為0 時終止循環。D 由于寄存器數量有限， 循環體代碼不能太大， 必要時大循環應先進行拆分。

　　經過以上方法的優化， 優化后效果比較明顯。運行速度明顯加快， 比優化前快了1 倍多， 特別是對G.729. 1_TDBWE _encoder （ ） 、G. 729. 1_TDAC_mdct（ ） 、G. 729. 1_MAIN_QMF_ana（ ） 這3 個函數的優化更加明顯， 所需運算周期數減少為原來的1/ 3 左右。

　　5  結束語

　　G. 729. 1 語音編碼算法經過簡單的算法優化和C 語言級別的優化， DSP/ BIOS 配置， 成功移植到SEEDVPM642 平臺， 實現了語音的變速率壓縮和解壓處理。優化后的算法， 其運行效率有明顯的提高，語音質量能滿足通信的要求。
