MAX8505降壓型調節器工作在2.6V至5.5V輸入電壓范圍內，產生0.8V至0.85 x VIN的可調輸出電壓，電流可達3A。在外加2.6V至5.5V的偏置電源時，輸入電壓可達2.25V。

　　MAX8505集成了功率MOSFET，工作于1MHz/500kHz開關頻率，以提供緊湊的設計。電流模式脈寬調制(PWM)控制功能簡化了采用陶瓷電容或聚合物輸出電容的補償，并提供極好的瞬態響應。

　　MAX8505在整個負載、輸入電源和溫度范圍內具有1%的輸出。通過外部電容實現可調的軟啟動功能。在軟啟動期間，電壓調節回路工作。當有源器件，如微處理器或是ASIC連接到MAX8505的輸出，一旦超過其低壓門將產生一個突變的負載電流，上述控制方式將限制電壓的跌落。

　　MAX8505具有限流保護、短路保護和熱過載保護功能，使設計更為可靠。漏極開路電源就緒(POK)監視輸出電壓。

　　關鍵特性

　　●節省空間—4.9mm x 6mm占位面積, 1?H電感, 47?F陶瓷輸出電容

　　●輸入電壓范圍

　　     2.6V至5.5V

　　     由偏置電源供電時可降至2.25V

　　●0.8V至0.85 x VIN，3A輸出電流

　　●陶瓷電容或聚合體電容

　　●在整個負載、輸入電源和溫度范圍內具有±1%的輸出

　　●快速瞬態響應

　　●可調的軟啟動

　　●上電過程中的電壓調節軟啟動限制了輸出電壓跌落

　　●POK監視輸出電壓

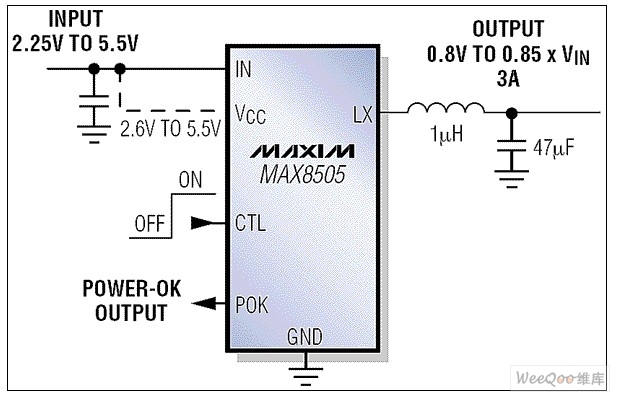

　　典型工作電路

　　應用

　　●uP/ASIC/DSP/FPGA核與I/O電源

　　●芯片組供電

　　●網絡與電信設備

　　●服務器、RAID和存儲系統
