工頻逆變器以其線路簡單，易于初學者制作、調式，抗過載能力強，成本低，實用等優點，深受廣大電子制作愛好者的青睞。去年我用下圖做了一個家用逆變器，把BG5換成LM7812的三端穩壓，功率管用4對IRF150變壓器是500W200、220、240、260V多抽頭輸出，一制即成，用來啟動電腦和電視機毫不費力，只是帶電風扇稍遜一籌。聲音要大一些，轉速慢一些。當停電時，搬出來就用。大家都沒有電，唯獨我家滿屋亮堂堂的。

　　后來，充電時被小孩接通了逆變LM7812和4對IRF150還有濾波電容一齊完蛋了，我心都痛了。都怪我沒有用繼電器用來切換逆、充啊!

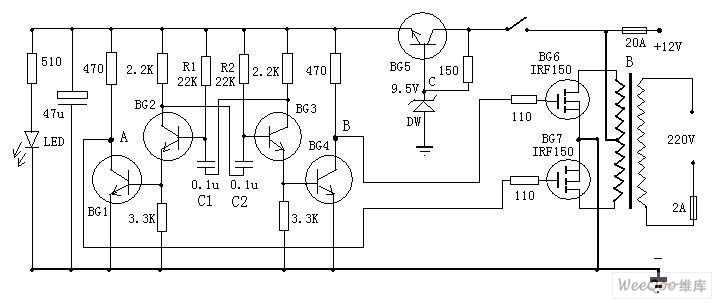

圖1 簡單實用的逆變電源電路圖

　　在此期間又買回TL494和4對IRF540又做了一個逆變驅動板，發現在50HZ左右時(沒有頻率表，以長期做逆變器的經驗靠耳聽音頻，哈哈~~~厲害吧!)帶小功率的變器還可以，500VA的UPS的變壓器時居然不穩斷斷續續的，電流很大場管急劇發熱，帶500W的變壓器有時穩有時不穩，說不定換一根粗一點的線，或是把板子移動個方向就不穩了，棄用!

　　圖如下：

圖2 可以自動穩壓的逆變電路圖

　　制作沒有因此而停下，接下來做了二個。按原圖重做了一個{原來的元件一個不用)。同時又按TL494的另外一種圖的接法做了一個(就是 西平房  用來研究穩壓的圖)

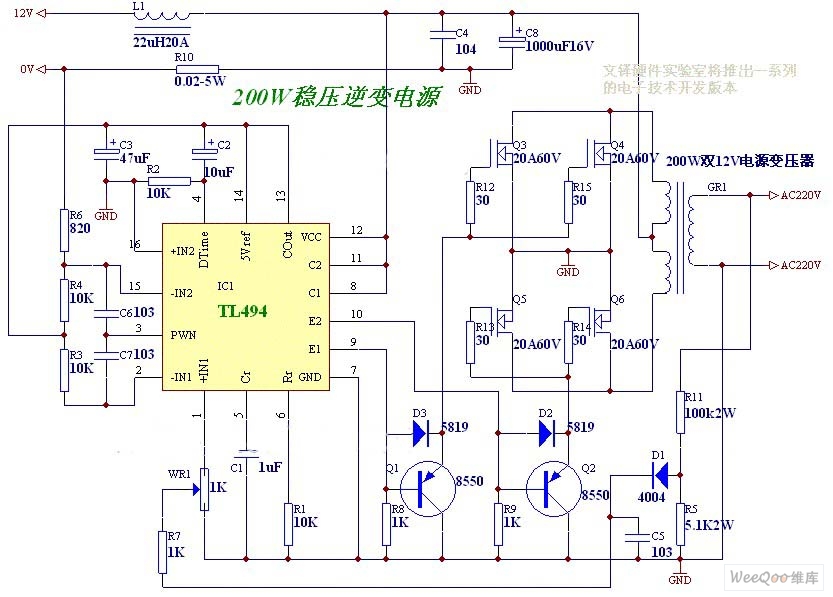

圖3 200W穩壓逆變電源

　　還是不穩，只不過比原來強一些。我分析了一下原因，一是我用的是板，分布電容大造成自激。二，可能是布線不太合理。三?？赡苁歉蓴_。后來我用了SG3525做(這是后話)非常穩定!

　　現在我可以告訴大家，確實是TL494的抗干擾能力差!從此后，我對494另眼相看了。把它打進十八層地獄永不錄用!

　　之所以選用這兩個圖來做，就是看中它能穩壓。我用的幾個變壓器都有一組12V或是15V的繞組，整流后接電阻接到1腳，不能穩壓。當電位器調到某一阻值時，電壓突然下降，明顯地聽到變壓"打嗝"TL494輸出不穩了。無論你怎樣細心調都是這個結果!我把西平房工程師的<<我制作逆變器的經驗>>看了又看，綜合他的經驗再通過后來對用SG3525制作的逆變器穩壓的試驗，得出的是一樣的結果:   不能穩壓!

　　經驗:無論是TL494還是SG3525，在50HZ輸出時閉環條件下，想通過調制脈寬來穩壓是癡人做夢而已!SG3525的就是這個圖

　　變壓器自已做的也有，從舊UPS上拆下的也有，低頻的一般是不用銅皮的，用2.0-3.0的銅線繞的!

　　下雪前幾天，我估計年底供電緊張會停電(每年都有這個情況發生)就用SG3525又做了一個板，沒想到下雪引起的停電竟派上了用場。但問題出來了，帶150W左右變壓器時空載電流450MA以下(應該差不多)，但帶500W變壓器時有1。3A左右(我不能接受)。原來我用多諧振蕩做的只有接近1A，我不解原因!

　　我減小R4來調節死區時間，沒有什么效果，提高頻率可以減小空載電流，但不是50HZ了?

　　我十分不解，現決定再做一個板看還是不是這個情況?

　　以下圖就是我近做的一個:
