FAN302HL是一款高集成度PWM控制器，具有數項提升通用反激式轉換器之性能的特性，如集成式500V JFET，可在器件開啟后切斷電流路徑，減少啟動損耗。而其恒定電流控制拓?fù)淠軌蚝?jiǎn)化電路設計，且無需次級端恒流反饋電路，為電池充電器應用中提供重要的優勢。

　　FAN302HL還具有數項保護功能，包括逐周期電流限制，以確保達到固定的峰值電流限制水平，即使在發生短路的情況下亦然。此外，該器件還將柵極輸出電壓箝制在15V水平，以保護功率MOSFET避免柵極-源極電壓過高時造成損壞。

　　FAN302HL無需外部次級端過壓保護(OVP)電路，如果VS引腳的OVP功能或內部過溫保護功能任何一個被觸發，該器件就會進入鎖定模式，直到AC電源斷電為止，從而能夠省去次級端OVP元件，同時增強VO 保護功能(<6V)。

　　引腳配置

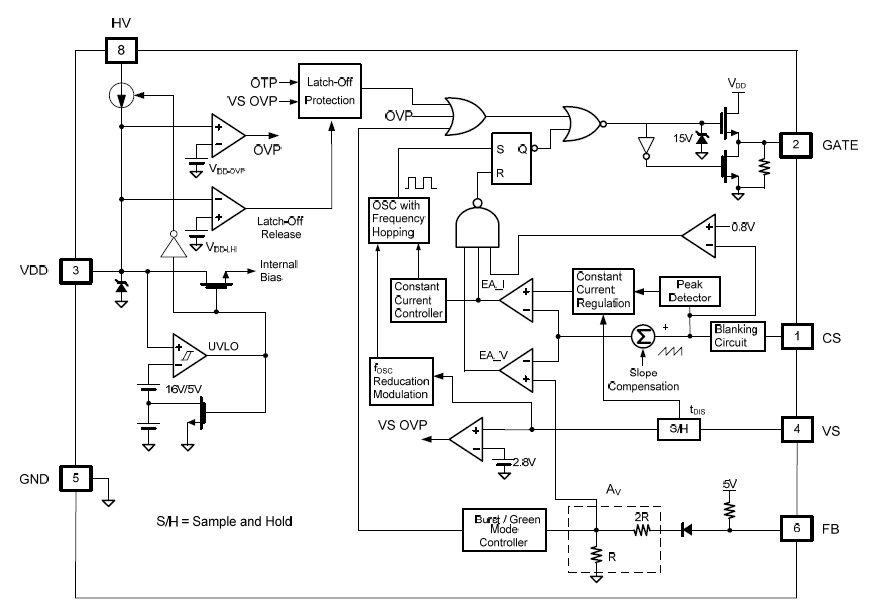

　　功能框圖

　　特性

　　●在230VAC下超低待機功耗10mW

　　●恒流（CC）控制，無需次級反饋電路

　　●固定PWM頻率85kHz，跳頻解決EMI問題

　　●高電壓?jiǎn)?dòng)

　　●低工作電流：3.5mA

　　●峰值電流模式控制在恒壓調節

　　●逐周期電流限制

　　●VDD的過電壓保護（自動重新啟動）

　　●過電壓保護（鎖存模式）

　　●VDD的欠壓鎖定（UVLO）

　　●柵極輸出電壓箝制在15V

　　●固定過溫保護（鎖存模式）

　　●提供8引腳SOIC封裝

　　典型應用

　　應用

　　用于蜂窩電話，無繩電話，PDA，數碼相機，電動工具電池和充電器。碾壓混凝土取代線性變壓器和開關電源。

數據資料：FAN302HL.rar
