MAX6495–MAX6499/MAX6397/MAX6398過壓保護（OVP）器件用于保護后續電路免受甩負載或瞬間高壓的破壞。器件通過控制外部串聯在電源線上的n溝道MOSFET實現。當電壓超過用戶設置的過壓門，拉低MOSFET的柵極，MOSFET關斷，將負載與輸入電源斷開。

　　過壓保護（OVP）器件數據資料中提供的典型電路可以滿足大多數應用的需求（圖1）。然而，有些應用需要對基本電路進行適當修改。本文討論了兩種類似應用：增大電路的輸入電壓，在過壓情況發生時利用輸出電容存儲能量。

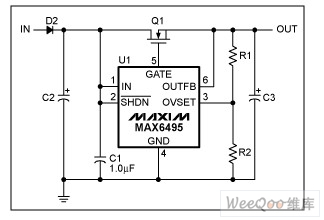

圖1. 過壓保護的基本電路

　　增加電路的輸入電壓

　　雖然圖1電路能夠工作在72V瞬態電壓，但有些應用需要更高的保護。因此，如何提高OVP器件的輸入電壓是一件有意義的事情。圖2所示電路增加了一個電阻和齊納二極管，用來對IN的電壓進行箝位。如果增加一個三極管緩沖器（圖3），就可以降低對并聯穩壓器電流的需求，但也提高了設計成本。

圖2. 增大輸入電壓的過壓保護電路

圖3. 通過三極管緩沖器增大輸入電壓的過壓保護電路

　　齊納二極管的選擇，要求避免在正常工作時消耗過多的功率，并可承受高于輸入電壓值的電壓。此外，齊納二極管的擊穿電壓必須小于OVP的工作電壓（72V），擊穿時齊納二極管電流。

　　串聯電阻（R3）既要足夠大，以限制過壓時齊納二極管的功耗，又要足夠小，在輸入電壓時能夠維持OVP器件正常工作。

　　圖2中電阻R3的阻值根據以下數據計算：齊納二極管D1的擊穿電壓為54V；過壓時峰值為150V，齊納二極管的功率小于3W。根據這些數據要求，齊納二極管流過的電流為：

3W/54V = 56mA

　　根據這個電流，R3的下限為：

（150V - 54V）/56mA = 1.7kΩ

　　R3的峰值功耗為：

（56mA）² × 1.7kΩ = 5.3W

　　如果選擇比5.3W對應電阻更小的阻值，則會在電阻和齊納二極管上引起相當大的功率消耗。

　　為了計算電阻R3的上限，必須了解供電電壓的值。保證MAX6495正常工作的輸入電壓為5.5V。例如，假設供電電壓的值為6V，正常工作時R3的壓降為500mV。由于MAX6495的工作電流為150µA （），相應電阻的值為：

500mV/150uA = 3.3kΩ

　　圖2中的R3設置為2kΩ，可以保證供電電壓略小于6V時OVP器件仍可以正常工作。

　　注意，發生過壓故障時，R3和D1 （圖2）需要耗散相當大的功率。如果過壓條件持續時間較長（如：幾十毫秒以上），圖3所示電路或許更能勝任應用的要求。圖中射極跟隨器通過降低從R3與D1節點抽取的電流大大增加R3所允許的值。以β值為100的三極管為例，此時150?A的器件工作電流變成1.5uA。這種情況下，不能忽略5uA的二極管反向漏電流。R3為10kΩ，因此，由于漏電流在R3上產生的壓降會達到50mV。

　　在IN和GND間使用一個1uF （值）的陶瓷電容。確保器件的電壓范圍滿足輸入電壓的要求，須注意MOSFET的VDS_MAX額定值。

　　利用輸出端電容儲能

　　發生過壓時，典型應用電路能夠?qū)敵鲭娙葑詣?dòng)放電，以保護下游電路（圖4），有些應用需要利用輸出電容儲存能量，并且能夠在瞬間高壓的條件下繼續維持下游電路的供電，利用圖5電路可以達到這一目的。

圖4. 典型的限壓電路提供輸出電容放電通道

　　MAX6495–MAX6499/MAX6397/MAX6398通過內部100mA的電流源（見圖4）連接到GATE輸出，以對柵極電容和輸出電容放電。電流源先對GATE放電（電流I1，綠色箭頭），直到GATE的電壓等于OUTFB電壓，然后斷開FET，電流源繼續降低GATE電壓，，直到內部的箝位二極管變?yōu)檎蚱?，?duì)輸出電容放電（電流I2，紅色箭頭）。

圖5. 帶有輸出電容儲能功能的過壓限制電路

　　如果OUTFB沒有連接，則斷開了通過箝位二極管放電的通路，不再對輸出電容放電。然而，MOSFET的柵極就不再有保護箝位二極管，VGS_MAX有可能超出額定值。

　　在MOSFET源極和柵極之間增加一個外部箝位二極管（圖5中的D1）可重新建立輸出端與100mA恒流源之間的通路。在柵極和GATE引腳之間增加一個串聯電阻（圖5中的R3），將會限制輸出電容的放電電流，降低電流。限制放電電流的同時會增加電路的斷開時間，也降低了電路對瞬態過壓的響應速度。在串聯電阻兩端并聯一個電容（圖5中的C4）可以減輕對響應時間的影響，還可以選擇使用電阻R4，避免OUTFB浮空。

　　如果將SET外部的分壓電阻連接到輸出端，而不是輸入端（參考上述電路圖），使MAX6495–MAX6499/MAX6397/MAX6398工作在限幅模式，發生過壓時，電路會定期地對輸出電容進行充電。電容電壓跌落到過壓門限的滯回電壓以下時，MOSFET導通，對電容充電；當電容電壓達到過壓門，MOSFET斷開。

　　圖6給出了MAX6495–MAX6499/MAX6397/MAX6398工作在過壓監控模式的電路。輸入電壓經過電阻分壓后連接到SET引腳，當輸入過壓時，斷開MOSFET，并將一直維持?jǐn)嚅_狀態，直到解除輸入過壓故障。

圖6. 過壓監測模式下的過壓比較配置
