摘要：建立三相電壓型PWM 整流器的數學模型，并在此基礎上針對PWM 整流器輸入端的相序與電網相序不能匹配問題，通過對整流器輸入端的電壓、電流相位和內部算法中扇區號排列順序的分析，提出一種新的三相電源相序調整方法，能有效匹配整流器與電網的相序。通過仿真和實際運行驗證了該方法的可行性。

　　1 引言

　　PWM整流器不僅可以控制AC/DC 變換性能，而且可實現網側單位功率因數和正弦波電流控制，甚至能使電能雙向傳輸[1],因此被廣泛應用于功率因數補償、高性能整流器、電能回饋、有源濾波等領域。整流器的輸入端來自電網的三相電源，其相序a,b,c 在保證相位差120°的前提下只是一個相對量，而整流器算法中三相電源的相序涉及大量的數學變換以及PWM 波的輸出，需在輸入端定義。這樣如果輸入端接線錯誤，就不能實現算法功能。因此在不同的電網環境，必須先用儀器測量相序，再讓整流器工作，這樣的過程繁瑣且容易出錯。在此提出一種新的三相電源相序調整方法，有效地解決了上述問題。

　　2 PWM 整流器的數學模型及控制策略

　　2.1 PWM 整流器的基本結構

　　圖1 示出三相VSR 主電路結構?？梢?，該電路由交流側三相電感、三相全控橋、直流側濾波電容組成。當VSR 正常工作時，通過PWM 波控制開關管的關斷順序，實現能量的雙向傳輸。

圖1 三相橋式電壓型PWM 整流器

　　橋臂上下兩個功率開關管的導通是互補的，即上橋臂開關管導通時，對應的下橋臂功率開關管關斷，其相應的邏輯開關函數為：

　　2.2 數學模型及控制策略

　　設定電網電壓為：

　　式中：u_ao,u_bo,u_co分別為交流側a,b,c 與電源中點o 間的電壓；U_p為峰值電壓。

　　由式（1）可得出三相靜止坐標系下的開關函數數學模型為：

　　式中：i_a,i_b,i_c為交流側電流；U_dc為直流側的負載電壓。

　　為判別相序，將三相電壓轉換成線電壓。根據Clarke 變換，將a,b,c 坐標系轉換為α，β 坐標系：

　　式中：u_ab,u_cb分別為線電壓，且以b 相為參考點；u_α,u_β,i_α,i_β分別為α，β 坐標系中的電壓和電流。

　　根據Park 變換，將α，β 坐標系轉換為兩相旋轉d,q 坐標系：

　　式中：u_d,u_q,i_d,i_q分別為d,q 坐標系中的電壓和電流；θ=2πft,f 為電網頻率，0≤t≤T_uα,T_uα為u_α的周期。

　　經過以上變換后，在d,q 坐標系中的三相電壓型PWM 整流器的數學模型為：

　　令交流側電壓矢量在d,q 軸上的分量分別為u_pd=U_dcS_q,u_pq=U_dcS_d.在式（6）中，d,q 軸變量互相耦合，因而不能對其電流進行單獨控制。通過i_d,i_q的前饋解耦控制，對u_d,u_q進行前饋補償，并且采用電流預測法對電流環進行控制，方程如下：

　　式中：i_d^* 為電壓環PI 的輸出值；i_q^*=0.

　　將第k+1 次采樣周期時輸入電流的采樣值，用給定值i_d*（k+1），i_q*（k+1）來代替，計算出符合電流變化的輸出電壓矢量。在PWM 中運用空間矢量法合成輸出電壓矢量，使下采樣時刻的實際電流以特性跟隨下一時刻的參考電流。

　　控制系統的電壓外環采用PI 調節器，其輸出得到三相參考電流幅值基準i*,i* 就是d,q 旋轉坐標系下的電流給定值i_d*（k+1），i_q*（k+1）。只要在開關周期內實現式（7），即可實現電流無差拍控制。

　　3 相序調整原理

　　設a,b,c 為電網的三相端，a′，b′，c′為整流器三相輸入端，其連接方式有：①a′-a,b′-b,c′-c;②a′-b,b′-c,c′-a;③a′-c,b′-a,c′-b;④a′-c,b′-b,c′-a;⑤a′-b,b′-a,c′-c;⑥a′-a,b′-c,c′-b.連接法①是相位直接匹配，在連接法②，③中，電網和整流器相位依次交錯但相序一致，用這3 種連接方法能產生正確的驅動波形，線電壓分別為：

　　連接法④~⑥中，僅兩相交錯連接，相序改變，從而影響驅動波形的輸出，線電壓分別為：

　　式（11）和（8）、式（12）和（9）、式（13）和（10）中線電壓互換，又因為式（8）~（10）的輸出線電壓一致，可推出式（11）~（13）的輸出線電壓一致，所以整流器的線電壓u _ab′ ,u _cb′ 在6 種進線方式下分別有兩種波形且相位差60°，區分這兩種波形即可區分接線正確與否。y1=sin（2πt/T+φ），y2=sin（2πt/T+φ+π/3），其中T 為周期，φ 為初相角，y1和y2分別是關于時間t 的函數，且y2比y1超前60°。當t=（T/2π）（2kT-φ-π/3），k=0,1,2…，即y2處于過零點且上升沿位置，此時y1=-√3 /2<0;當t=（T/2π）（2kT-φ），即y1處于過零點且上升沿位置，此時y2=√3 /2>0.同理，當uab′處于過零點且上升沿位置，通過判斷ucb′是否大于零就可判斷出輸入端接線是否正確。當判斷接線錯誤時，互換uab,ucb可將線電壓調整正確，α，β 坐標系下的電壓為：

　　互換線電壓會導致扇區號呈順序排列，使電壓空間合成矢量的旋轉方向也由逆序變成順序。

　　為保證電壓空間合成矢量按照逆序旋轉，可從開關器件切換點的時間T1,T2,T3入手，表1,2 分別為逆序旋轉和順序旋轉。

表1 扇區切換點時間（逆序）

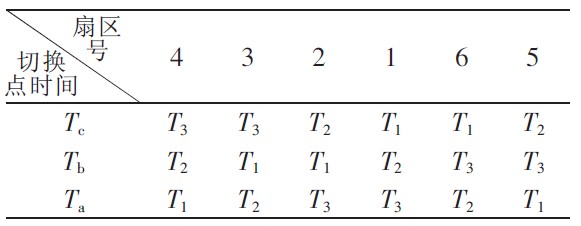

表2 扇區切換點時間（順序）

　　由此可知在互換線電壓的基礎上還要通過互換切換點時間T_a,T_c,才能使電壓空間合成矢量的旋轉方向按照逆序旋轉。在此線電壓是以b 相電壓為參考電壓，u_ab,u_cb的互換其實也是u_a,u_c的互換，輸入電壓與電流相位跟隨，所以當判斷接線錯誤時，i_a,i_c也要互換，α，β 坐標系下的電流i_α,i_β為：

　　4 仿真結果

　　仿真參數：網側電感為5 mH,直流側電容為1 100 μF,開關頻率10 kHz,輸出功率15 kW.改變整流器輸入端的接線，均可得到圖2 所示的效果。

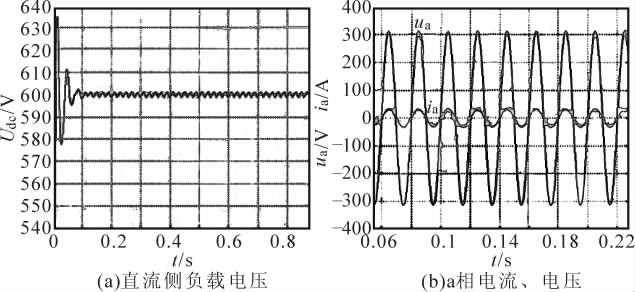

圖2 仿真波形

　　5 實驗結果

　　實驗參數與仿真參數一致。由于輸入端是線電壓，直接觀察三相坐標系中電壓電流的動態變化不方便，所以圖3 中顯示的是兩相靜止坐標系中的電壓電流及輸出的直流側負載電壓。

　　按照連接法④~⑥進行實驗，結果均與圖3 一致，說明輸入電壓與電流跟隨且輸出直流電壓穩定；在15 kW 帶載條件下測得的失真度為6.03%.

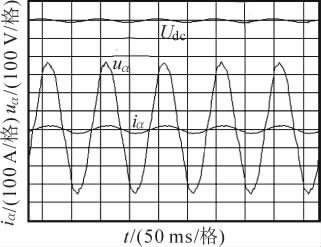

圖3 實驗波形

　　6 結論

　　針對PWM 整流器輸入端的相序進行了研究，提出了一種可自動調整相序的方法。通過互換線電壓、AC 相電流與改變扇區號在空間中的排列方向，使整流器在和電網相序不一致的情況下也能正常工作。該方法用在功率為15 kW 中頻逆變電源的整流器中，運行良好、穩定。
