故障現象：一款貝得250W小電源，輸出全無。

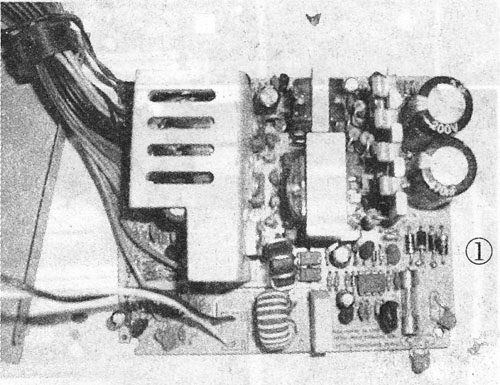

　　分析檢修：拆機后如圖1所示，測試保險管炸裂，主開關管4n60損壞，整流二極管擊穿，二次濾波電容鼓包。

　　首先查看其結構，此電源設計比較特殊，是由3843組成的單端電源，用料過于節省，主開關管4n60明顯小了。

　　更換整流二極管、3843,用8n60代換原來的開關管，將工次濾波的損壞電容全部換掉。通電測試5VSB正常了。短接PSON主供電沒有起振。

　　測試PSON電壓為2.6V,不正常。此電源控制芯片采用的是TPS3510,負責12V、5V、3.3V電壓監測、PG輸出、PSON產生等相關電路如圖2所示。

　　更換TPS3510后，PSON電壓恢復正常，整機修復。

　　小結：電源修復要抓住關鍵點，經驗告訴我們3843電源開關管損壞，3843必壞，沒有測試價值，直接更換就行。TPS3510之類芯片損壞率也很高。

　　關于電容，有人總結："開關電源的壽命取決于使用的電解電容壽命".這點我贊同，不過很多電源電解電容損壞很快是因為采用的器件容量取值過小了。

　　比如這個電源的二次濾波電容，12V上面的電解電容居然是12V的電解電容，不爆才怪。可能是出于生產成本考慮，我維修大量電源看到的多數電源12V上電容耐壓也都不高，用16V電解電容的就算好電源了。

　　不過維修中這種電容怎么代換？原值代換肯定是不行的。我的做法是用25V電解代換25V的電容直徑和16V的一樣，只是高了一點，原來的位置完安裝。代換之后整機可靠性增加很多，安全性也得到了提高。
