先進的彎曲PCB是一種多層復合布線板，它將印刷布線板（PWB）和柔軟型PCB（FPC）以多層結構層壓到一起。PWB和FPC有鍍銅通孔相互連接起來。該電路板適合用于小巧、輕便的設備之中。

　　特點：

　　(1)有如下規格的新型號可以作為手機專用的解決方案。

　　·基底厚度：0.3mm（４層）、0.39mm（6層）

　　·線寬/間隔：0.075mm/0.075mm

　　·單面或雙面柔軟型PCB(FPC)的柔韌性（作為折頁）：半徑 3mm、180°折疊，可折疊200 000次以上。

　　(2)可以無接觸、小間距連接，并可以在3維空間中非常緊湊地組裝設備。

　　(3)在多層（3~8層）部分用電鍍通孔實現板于板之間的連接，因而極大的增強了可靠性。

　　(4) 組裝時的便利程度等同于通常的印刷布線板。

　　(5)可提供“孔上芯片”（chip on hole )規格，由此可以將“盲通孔”（Blind via Holes)用作芯片焊盤。

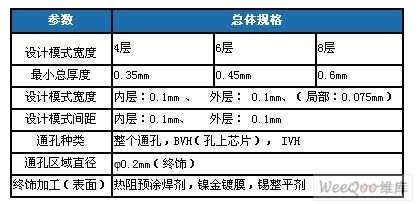

　　總體規格：

　　彎曲PCB的結構（6層為例）

　　柔軟型復合多層PCB〈彎曲堅固型規格〉：

　　先進的彎曲PCB是一種多層復合布線板，它將印刷布線板（PWB）和柔軟型PCB（FPC）以多層結構層壓到一起。PWB和FPC有鍍銅通孔相互連接起來。該電路板適合用于小巧、輕便的設備之中。

　　特點：

　　(1)多個壓制的層用柔軟型PCB（FPC）在內部連接，因此改善了多層電路板之間的連接可靠性 ， 并且減少了連接所占的空間和接頭的重量。

　　(2)實現了窄間隔（0.5mm）的CSP和裸芯片安裝，由此實現超高密度的安裝而使設備更加緊湊精巧。

　　(3)實現了“內部連接和通孔連接”、以及結構性層疊，所以可獲得超高密度的布線設計。（給設計提供了更大的自由空間，以便使產品更小、更薄。）

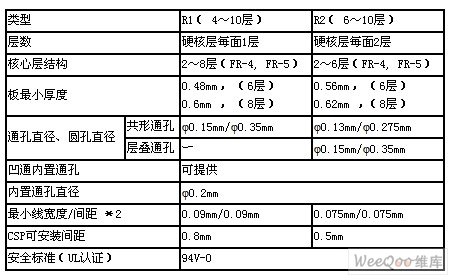

　　總體規格：

　　復合多層PCB〈堅固型規格〉

　　復合多層PCB可以安裝0.5mm間距的CSP,因而使PCB的大小和厚度均有所減少，可以實現高密度安裝設計。

　　特點：

　　(1)可以超高密度安裝小間距（0.5mm）CSP IC 和裸芯片。

　　(2)凹通內置通孔和層疊貫通結構可實現超精細布線設計。

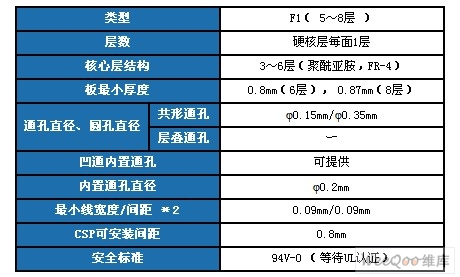

　　總體規格：

　　固型PCB

　　夏普的堅固型PCB可以在長時間和惡劣條件下保持持續的良好性能，并以卓越的可靠性著稱，滿足用戶的各種需要。

　　特點：

　　(1)符合各種各樣的規格，如SMT/COB/精細模式/多層PCB。

　　(2)從CAD設計至電路板完成，均在全流線命令監控的系統下操作。

　　(3)柔軟型PCB和堅固型PCB可以組合。

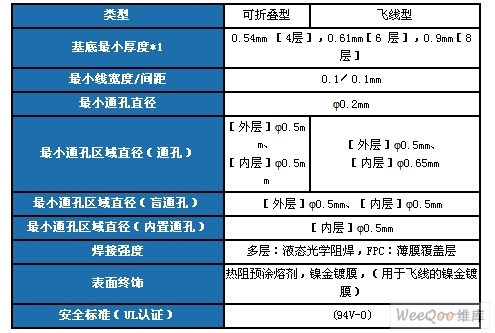

　　總體規格：

　　系列：

　　柔軟型PCB

　　柔性線路板(柔軟型PCB)是為提高空間利用率和產品設計靈活性而設計的，能滿足更小型和更高密度安裝的設計需要。它也有助于減少組裝工序和增強可靠性。

　　特點：

　　(1)可提供高密度安裝電路、SMT和其它合適的柔軟型PCB。

　　(2)可提供用于有翻轉芯片安裝和線路結合能力的COF的高型和其它連接器安裝類型。

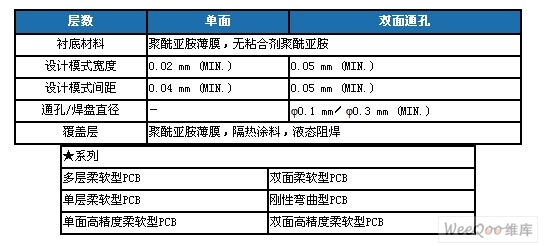

　　標準規格：

　　※其他系列
