描述：

　　LT^®1175 是一款微功率、低壓差負穩壓器。它具有 45μA 靜態電流，并在停機模式中減小至 10μA。一種新型基準放大器拓?fù)浣Y(jié)構實現了精準的 DC 特性，并能夠利用極寬范圍的輸出電容值來保持上佳的環路穩定性。憑借一種獨特的功率晶體管抗飽和設計，該器件獲得了非常低壓差電壓和高效率。可以提供可調或固定 5V 器件版本。

　　多項新功能使 LT1175 非常容易使用。SHDN  引腳可直接連接至正或負邏輯電平。用戶可以選擇 200mA、400mA、600mA 和 800mA的電流限值?？蓮?qiáng)制輸出電壓反向，而不會導致器件損壞或發生閉鎖。與先前的一些設計不同，這款器件對壓差情況下的靜態電流增加進行了有效的限制。

　　LT1175 具有完整的欠壓保護以及電流限制、功率限制和熱停機功能。對于微功率工作電流條件下的高溫運作問題給予了特別的關注，從而可防止輸出電壓在無負載狀況下上升。LT1175 采用 8 引腳 PDIP 和 SO 封裝、3 引腳 SOT-223 封裝、5 引腳表面貼裝型 DD 封裝和通孔 TO-220 封裝。8 引腳 SO 封裝為實現低熱阻進行了特別設計。

　　特點：

　　·工作電流：45μA

　　·可調電流限值

　　·低電壓線性壓差特性

　　·可在采用寬范圍輸出電容值時實現穩定

　　·停機電流：10μA

　　·正或負停機邏輯

　　·固定 5V 和可調版本

　　·容許反向輸出電壓

　　·采用 8 引腳 PDIP 和 SO 封裝、3 引腳 SOT-223 封裝、5 引腳表面貼裝型 DD 封裝和通孔 TO-220 封裝

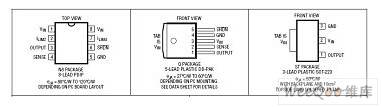

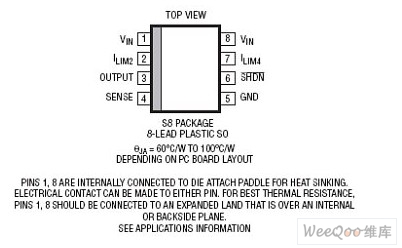

　　封裝：

　　典型應用：

　　應用：

　　·模擬系統

　　·調制解調器

　　·儀表

　　·A/D 和 D/A 轉換器

　　·接口驅動器

　　·電池供電式系統
