一、引言

　　目前市場上汽車防盜的產品很多，但多用于汽車車門、車窗及電子鑰匙控制，雖然具有較好的報警功能，但很難真正的達到防盜功能，從而使犯罪分子有機可乘。本設計是基于車輛剎車系統的防盜控制，通過機械、液壓與電氣相結合，完美地實現了對四個車輪的鎖死，從而確保車輛的安全。

　　二、系統原理

　　系統原理如圖1所示?？刂破鞲鶕?jù)遙控器的命令，通過繼電器驅動電機的正反轉來控制剎車油路使車輪抱死或者松開，實現防盜功能。在電機旋轉時具有限位信號，防止由于扭矩過大發生過電流現象;在遙控器對系統進行控制時，系統會自動地發出各種語音提示，特別是當車輛正在行駛時進行誤操作，系統會在較長時間內進行語音報警，并在一段時間后逐步鎖定車輛，使車輛減速直到鎖死，可實現對車輛的遠程控制;另外系統還能對車輛行駛過程中引擎蓋是否閉合、是否系安全帶進行檢測并發出語音報警。

　　三、系統的硬件組成

　　(一)電機驅動主電路

　　系統通過控制電機的正反轉來實現對車輪鎖定和*功能，實現電路如圖2所示。主回路根據控制器的指令，LOCK、OPEN分別控制繼電器K1、K2的閉合，實現電機的正轉、反轉，進而控制車輪剎車油路，從而達到四輪抱死或者松開的目的，實現了防盜功能。為了防止電機過旋轉，設置了限位開關STB1、STB2，實時地將信號反饋給控制器，使系統能夠穩定地工作。

　　二)系統的控制回路

　　控制系統的原理如圖3 所示。

　　控制器選用具有2個計數器和1個定時器的89C52單片機，計數器T0用于計算車輛行駛的速度，為系統進行各種控制提供重要的依據。輪速傳感器的正弦信號經CD4013變換整形后由單片機對其采集處理，從而確定車輛當前的速度。

　　遙控器發出的開、鎖信號通過LM324 比較放大，為單片機進行采集分析及各種保護處理驅動場效應管，來控制主控制回路，實現對車輛的防盜功能。同時在對車輛進行防盜控制時，系統要發出各種語音提示及報警功能，通過單片機控制語音芯片API8108A實現，將事先需要的各種語音信號存儲在語音芯片中，在需要輸出時由API8108A直接驅動揚聲器。

　　系統除具有基本的防盜功能外，還集成了其他的功能，如對安全帶、引擎蓋、啟動器等信號進行采集，當出現各種異常情況時，能瞬時發出各種報警，直至車輛停止。

　　為了使系統可靠的工作，控制系統采用了硬件看門狗，利用MAX813實時對單片機運行狀況進行監控。由于系統有控制回路及主回路，需要各種電源，通過LM7805提供5V電源，通過三端可調穩壓器LM317為遙控電路提供電源。

　　四、系統的軟件實現

　　此系統設計采用單片機C語言，程序采用模塊化設計，可擴展性強，閱讀方便。系統上電工作時在進行各種初始化后，首先要對鎖進行循環檢測，并發出各種報警，以便及時排除可能故障。

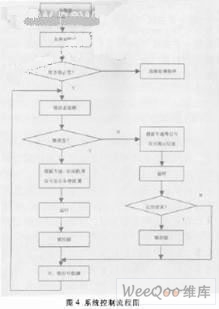

　　在系統沒有故障的情況下，控制器根據遙控器的開、鎖信號及當前開、鎖狀態進行控制，并發出各種報警信息及提示信息。在控制過程中根據當前車速、啟動機狀態等信息進行處理，提示駕駛員正確安全的行駛。具體控制流程如圖4 所示：

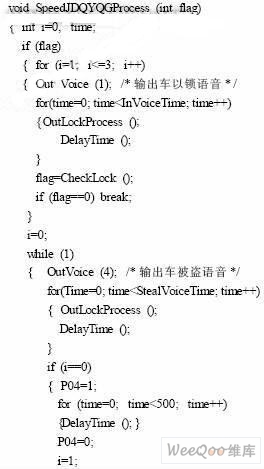

　　在系統工作中，車輛可能被盜，在鎖狀態下工作，系統必須能使車輛安全地停下來，其部分實現代碼如下：

　　五、系統的抗干擾設計

　　由于車輛工作環境復雜，對系統的穩定性及抗干擾提出了很高的要求。信號傳輸采用屏蔽線，確保輪速信號不受干擾;在信號接收方面對脈沖信號進行整形，消除雜波;電子元件采用汽車級標準，能適用于惡劣環境;所有的電路板使用道康寧涂料，具有防潮、防腐、防震功能，同時也有很好的高頻和低頻介電特性，使系統的抗干擾性能大大提高。

　　此設計不僅具有很好的防盜性能，而且具有報警功能，并能對駕駛員在行駛中進行各種安全提示，是一種較為先進的智能防盜系統，目前已在部分車輛上安裝使用。實踐表明，系統設計合理、抗干擾性強、運行穩定，是一種可靠實用的防盜產品。
