充電電池廣泛應用于工農業生產、國防科技等領域，而充電電池的檢測與充電是在充電電池使用過程中必須解決的問題。電池智能檢測與充電裝置就是針對充電電池的檢測與充電而專門研發的一套裝備。在設計過程中，充分利用BTS660的高大電流開關這一特點，從而實現充電電池在檢測與充電過程中的電流、電壓轉換，進而實現各項功能。

　　1 BTS660性能特點

　　BTS660是Infineon Technologies AG公司生產的一款高大電流功率開關，是一款可以通過自我開啟功能實現顛倒電池保護的功率MOSFET，可應用于電動機械的繼電器、保險絲和分立電路的替代；可以作為一個接地負載，能夠達到直流48 V的功率開關；適合類似燈以及發電機等加載高瞬時值電流的器件，以及各種類型的電容和電感負載。

　　BTS660的主要特點如下：過載保護；電流限制，負載電流可達44 A，短路電流限制為90 A；短路保護；過熱保護，工作溫度范圍-40～+150℃，存儲溫度范圍為-55～+150℃：工作電壓為5．0～58 V，過壓保護為70 V；負極電壓輸出鎖定；電感負載的快速斷開；低電阻反向電流操作；負載電流信息的診斷反饋；電流開路負載檢測；電源掉電保護；靜電放電保護。

　　2 BTS660內部結構及其引腳描述

　　2．1 內部結構

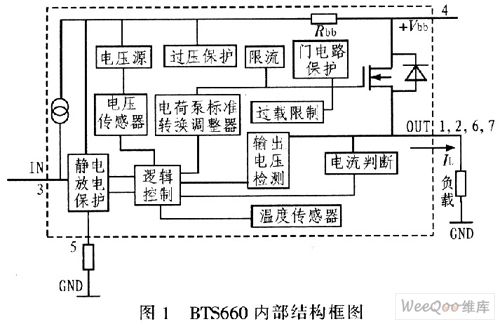

　　BTs660是具有電荷泵的N通道垂直功率場效應晶體管，對于負載電流具有電流控制輸入以及電流反饋診斷的能力，其內部集成有多種保護功能。圖1為BTS660的內部功能結構框圖，它由電壓源、電壓傳感器、溫度傳感器、電荷泵標準轉換調整器以及過壓、限流、過載保護等部分組成。

　　BTS660主要由以下部分組成：1)輸入電路，即靜電放電保護，當流過引腳3的電流IIN為0時，功率開關接通，該器件開始工作；當IIN不為0時，開關閉合，器件停止工作。2)過壓保護電路，當電壓傳感器檢測到電壓超過70 V時，邏輯控制電路就會斷開電壓源電壓。3)電荷泵標準轉換調整器；4)輸出電壓檢測電路，檢測輸出電壓大小，防止電壓過高或過低；5)過載限制電路，檢測負載大小，當負載過大時，限制負載起保護作用。6)電流判斷與保護電路，判斷電流大小，過流時起保護作用。

　　2．2 引腳描述

　　BTS660采用T0220-7SMD封裝，共7個引腳，各引腳功能如下：1)引腳1，2，6，7：負載輸出，這些引腳必須短接，特別是在大電流應用中；2)引腳3：輸入端，當該引腳為低電平時功率開關接通；3)引腳4：電源輸入端，正常情況下工作電壓為5．0～58 V：4)引腳5：負載電流流通比例的診斷反饋。

　　3 BTS660在電池智能檢測與充電裝置中的應用

　　根據檢測對象——軍用充電電池的特點，電池智能檢測與充電裝置主要能夠完成電池容量檢測、快速充電、正常充電、電池放電、電池修復等功能。在系統設計過程中，要求通過器件的電流變化范圍比較大，而且由于采用了反向脈沖充電法實現電池充放電，在一個脈沖周期內要實現充放電的轉換，所以對控制器件要求很高。在設計初，選用其他器件進行控制，但效果較差，且很容易燒毀，經過反復論證、查閱資料，終確定使用BTS660作為充放電控制器。

　　根據BTS660的功能及特點，在設計電池智能檢測與充電裝置時，采用BTS660實現電池充放電的控制，其應用設計電路圖如圖2所示。圖2中使用了2片BTS660(U1和U2)，其中Ul控制充電過程電流，U2控制放電過程電流，U1的輸出作為U2的輸入，這樣可以實現器件級聯，INPUT端接恒流源。BTS660的引腳4接電源；引腳1、2、6、7短接作為輸出，輸出端接負載，在充電時負載為充電電池，放電時負載為放電電阻；引腳3為輸入，輸入端接有4N25以實現光電隔離；在引腳5和地之間接有一只放電電阻，該引腳輸出為充放電采樣電流，通過電壓采樣電路接單片機。

　　在充放電回路控制中，充電和放電回路各由1個BTS660進行控制。充電時，當U1的引腳3為低電平，U1導通，恒流源和充電電池形成充電回路，此時，U1的引腳5輸出的電流(0UTl)經過充電電流采樣電路把數據發送到單片機接口，單片機發出指令來控制電池的充電。0UT3為系統提供電池端電壓采樣；放電時，當U2的引腳3為低電平時，U2導通，充電電池和大電流放電負載形成回路，此時，U2的引腳5輸出的電流(0UT2)經過放電電流采樣電路把數據發送到單片機的接口，單片機發送指令控制電池放電。

　　在充放電過程中，BTS660的引腳3控制其導通(接地導通)，引腳5反映了該器件輸出電流Is的大小，可由式(1)計算：

　　式中，Is為引腳5輸出的反饋電流，IL為BTS660輸出到電池的電流，Kilis取值與溫度和IL有關。

　　檢測電流時，在BTS660的引腳5上串接一只電阻至地，其阻值為：

　　式中，IL(M)為正常工作時BTS660輸出的電流，Vbb為其輸入電壓。經過計算，選用l kΩ電阻。

　　實驗證明，將BTS660應用于電池智能檢測與充電裝置中，完全可以達到設計要求。電池檢測與充電裝置也成功運用于生產中，運行穩定，效果良好。

　　4 結束語

　　BTS660是一款高大電流功率開關，其功能強大、價格較低，特別適合各種電池保護以及大型充電器的設計等方面。利用BTS660作為控制器件設計的電池智能檢測與充電裝置已經批量生產，并成功應用于某軍事領域，系統運行穩定，效果良好。
