摘要：本文針對由FPGA構成的高速數據采集系統數據處理能力弱的問題，提出FPGA與單片機實現數據串行通信的解決方案。在通信過程中完全遵守RS232協議，具有較強的通用性和推廣價值。

　　1 前言

　　現場可編程邏輯器件（FPGA）在高速采集系統中的應用越來越廣，由于FPGA對采集到的數據的處理能力比較差，故需要將其采集到的數據送到其他CPU系統來實現數據的處理功能，這就使FPGA系統與其他CPU系統之間的數據通信提到日程上，得到人們的急切關注。本文介紹利用VHDL語言實現 FPGA與單片機的串口異步通信電路。

　　整個設計采用模塊化的設計思想，可分為四個模塊：FPGA數據發送模塊，F(xiàn)PGA波特率發生控制模塊，F(xiàn)PGA總體接口模塊以及單片機數據接收模塊。本文著重對FPGA數據發送模塊實現進行說明。

　　2  FPGA數據發送模塊的設計

　　根據RS232 異步串行通信來的幀格式，在FPGA發送模塊中采用的每一幀格式為：1位開始位+8位數據位+1位奇校驗位+1位停止位，波特率為2400。本系統設計的是將一個16位的數據封裝成高位幀和低位幀兩個幀進行發送，先發送低位幀，再發送高位幀，在傳輸數據時，加上文件頭和數據長度，文件頭用555555來表示，只有單片機收到555555時，才將下面?zhèn)鬏數臄?shù)據長度和數據位進行接收，并進行奇校驗位的檢驗，正確就對收到的數據進行存儲處理功能，數據長度可以根據需要任意改變。由設置的波特率可以算出分頻系數，具體算法為分頻系數X=CLK/(BOUND*2)?？捎纱耸剿愠鏊璧娜我獠ㄌ芈?。下面是實現上述功能的VHDL源程序。
Library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_arith.all;
use ieee.std_logic_unsigned.all;
entity atel2_bin is
port( txclk: in std_logic;                      --2400Hz的波特率時鐘
      reset: in std_logic;                      --復位信號
        din: in std_logic_vector(15 downto 0);  --發送的數據
      start: in std_logic;                      --允許傳輸信號
       sout: out std_logic                      --串行輸出端口
          );
end atel2_bin;
architecture behav of atel2_bin is
signal thr,len: std_logic_vector(15 downto 0);
signal txcnt_r: std_logic_vector(2 downto 0);
signal sout1: std_logic;
signal cou: integer:=0;
signal oddb:std_logic;
type s is(start1,start2,shift1,shift2,odd1,odd2,stop1,stop2);
signal state:s:=start1;
begin
  process(txclk)
    begin
      if rising_edge(txclk) then
           if cou<3 then thr<="0000000001010101";       --發送的文件頭
            elsif cou=3 then
            thr<="0000000000000010";                --發送的文件長度
            elsif (cou>3 and state=stop2) then thr<=din;--發送的數據
            end if;
      end if;
  end process;
  process(reset,txclk)
  variable tsr,tsr1,oddb1,oddb2: std_logic_vector(7 downto 0);
   begin
         if reset='1' then
            txcnt_r<=(others=>'0');
                 sout1<='1';
                    state<=start1;
                       cou<=0;
         elsif txclk'event and txclk='1' then
         case state is
         when start1=>
              if start='1' then
                 if cou=3 then
                    len<=thr;
                 end if;
                 tsr:=thr(7 downto 0);
     oddb1:=thr(7 downto 0);
                 sout1<='0'; --起始位
                 txcnt_r<=(others=>'0');
                 state<=shift1;
              else
                 state<=start1;
              end if;
         when shift1=>
              oddb<=oddb1(7) xor oddb1(6) xor oddb1(5) xor oddb1(4) xor oddb1(3) xor oddb1(2) xor oddb1(1) xor oddb1(0);
              sout1<=tsr(0); --數據位
              tsr(6 downto 0):=tsr(7 downto 1);
              tsr(7):='0';
              txcnt_r<=txcnt_r+1;
              if (txcnt_r=7) then
                 state<=odd1;cou<=cou+1;
              end if;
         when odd1=>         --奇校驗位
              if ddb='1' then
                 sout1<='0';state<=stop1;
              else
                 sout1<='1';state<=stop1;
              end if;
         when stop1=>
              sout1<='1';    --停止位
              if cou<4 then
                 state<=start1;
              else
                 state<=start2;
              end if;
         when start2=>
              tsr1:=thr(15 downto 8);
     oddb2:=thr(15 downto 8);
              sout1<='0';    --起始位
              txcnt_r<=(others=>'0');
              state<=shift2;
         when shift2=>
              oddb<=oddb2(7) xor oddb2(6) xor oddb2(5) xor oddb2(4) xor oddb2(3) xor oddb2(2) xor oddb2(1) xor oddb2(0);
              sout1<=tsr1(0);--數據位
              tsr1(6 downto 0):=tsr1(7 downto 1);
              tsr1(7):='0';
              txcnt_r<=txcnt_r+1;
              if (txcnt_r=7) then
                 state<=odd2;
              end if;
         when odd2=>       --奇校驗位
 if ddb='1' then
                 sout1<='0';state<=stop2;
              else
                 sout1<='1';state<=stop2;
              end if;
         when stop2=>
              sout1<='1';    --停止位
              if len="0000000000000000" then
                 state<=stop2;
              else
                 state<=start1;
                 len<=len-1;
              end if;
         end case;
         end if;
   end process;
  sout<=sout1;
end behav;

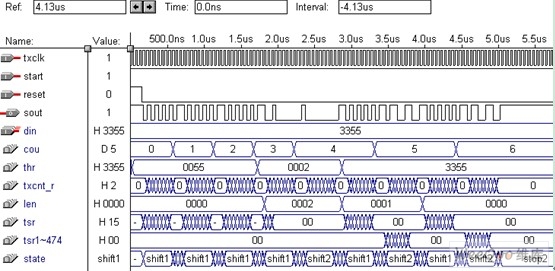

　　其中各信號的說明已在程序中標明了。波形仿真圖如圖2所示。

　　圖2  FPGA數據發送時序仿真圖

　　圖中Din寫入值為3355H，波特率為2400Hz，Start信號始終置邏輯1，即隨時都能發送數據。Reset信號邏輯1時復位，邏輯0時電路開始工作。THR是數據寄存器，文件頭、數據長度以及數據位都先寄存到THR中，Len是數據長度，TSR是低8位數據幀寄存器，TSR1是高8位數據幀寄存器。數據長度Len定為02H，發送時先發送低8位55H，后發送高8位33H，一共發送兩遍。發送的數據格式說明：當發送55H時，其二進制為01010101，則發送的數據的二進制數為00101010111（1位開始位+8位數據位+1位奇校驗位+1位停止位）。

　　單片機部分先對FPGA發送過來的文件頭進行確認，正確就接收文件，否則放棄接收的數據。根據FPGA發送模塊的協議，對串口控制寄存器SCON和波特率控制寄存器PCON的設置即可實現。

　　3 總結

　　目前電子產品的開發中經常要綜合運用EDA技術、計算機控制技術、數字信號處理技術，那么電路各部分經常需要數據交換。本文也是基于此給出這方面應用的實例，供開發者交流。(作者：杜曉斌 陳興文)
