PS2協議讀鍵盤值相當簡單嘛，比模擬SPI、I2C簡單多了...下面介紹一下具體過程.

　　1.明確接線關系，只需接4根線，VCC要+5V，3.3我測試過不能用，時鐘和數據線要用bidir雙向口線，F(xiàn)PGA可以不用外接上拉電阻。另外，USB鍵盤也可以用，只要用一個轉接頭轉成PS2即可。

　　2.讀取基本的鍵盤數據，不需要FPGA發送任何數據，只需讀取鍵盤發回來的數據即可

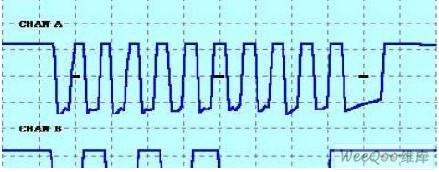

　　如下面的時序圖，每次鍵盤發送11個clock信號，我們需要做的事情就是在時鐘的下降沿讀取數據

　　3.如何來采樣CLK低電平？

　　這里可以用一個FIFO來儲存數據，如下面的程序，當ps2_clk信號處于下降沿時，ps2_clk_fallingedge值將被置高

　　reg [2:0] ps2_clkr;//用一個fifo來采樣ps2_clk信號；

　　always @(posedge clk)

　　ps2_clkr <= {ps2_clkr[1:0], ps2_clk};

　　wire ps2_clk_risingedge = (ps2_clkr[2:1]==2'b01); // now we can detect ps2_clk rising edges

　　wire ps2_clk_fallingedge = (ps2_clkr[2:1]==2'b10); // and falling edges

　　4.當檢測到個低電平時，我們只需要連續讀取11個周期值就可以了，這里用一個變量i來控制

　　always @(posedge clk)

　　if(rst)

　　i <= 0;

　　else

　　begin

　　if(ps2_clk_fallingedge)

　　begin

　　data2[i] <= data[i];

　　data[i] <= ps2_data;

　　if(i<10) i <= i+1;

　　else i <= 0;

　　end

　　end

　　來解釋下這11個數據的功能，如下表

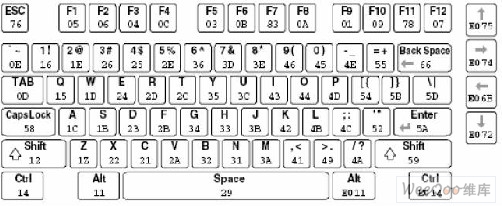

　　5.如果想進一步區分鍵值，就需要查表了，如下表

　　基本按鍵，鍵盤會發送“F0”+“鍵碼”

　　擴展按鍵，則發送“E0”+“F0”+“鍵碼”

　　大家都來試一下吧，一個下午就能搞定！

　　附程序，晶振頻率降至1MHz，用LED輸出鍵值

　　//==============================================================

　　module ps2(clk, rst, ps2_clk, ps2_data, data ,data2);

　　input clk, rst, ps2_clk , ps2_data;

　　output [10:0] data;

　　output [10:0] data2;

　　reg [3:0] i;

　　reg [10:0] data;//another fifo

　　reg [10:0] data2;

　　reg [2:0] ps2_clkr;//用一個fifo來采樣ps2_clk信號；

　　always @(posedge clk)

　　ps2_clkr <= {ps2_clkr[1:0], ps2_clk};

　　wire ps2_clk_risingedge = (ps2_clkr[2:1]==2'b01); // now we can detect ps2_clk rising edges

　　wire ps2_clk_fallingedge = (ps2_clkr[2:1]==2'b10); // and falling edges

　　always @(posedge clk)

　　if(rst)

　　i <= 0;

　　else

　　begin

　　if(ps2_clk_fallingedge)

　　begin

　　data2[i] <= data[i];

　　data[i] <= ps2_data;

　　if(i<10) i <= i+1;

　　else i <= 0;

　　end

　　end

　　endmodule
