基于VHDL的99小時定時器設計及實現
出處:h218 發布于:2010-06-12 10:04:21
0 引言
傳統的定時器硬件連接比較復雜,可靠性差,而且計時時間短,難以滿足需要。本設計采用可編程芯片和VHDL語言進行軟硬件設計,不但可使硬件大為簡化,而且穩定性也有明顯提高。由于可編程芯片的頻率可達到50 MHz,因而計時很高。本設計采用逐位設定預置時間,其長時間設定可長達99小時59分59秒。完全可以滿足用戶的需要,使用也更為方便。
1 系統原理
本定時器的器件為EP1C6Q240C8芯片。該芯片有選位、置位、啟動、復位、倒計時等功能,顯示采用2個3位LED數碼管,并采用共陰接法,可以動態掃描顯示。其系統原理如圖1所示。

2 硬件設計
本系統共有兩大模塊,分別為控制/定時模塊和顯示模塊。其中控制/定時模塊包括按鍵的功能定義和計時的邏輯定義。顯示模塊則包括片選模塊、位掃描模塊和數碼管譯碼模塊。
設計時可將秒信號輸入控制/定時模塊,此時系統將輸出六個四位BCD碼,以分別表示時、分、秒位。在預置數時,計數器可以秒的速度遞增,從而實現逐位預置數;而在定時倒計數時,計數器可以秒的速度遞減,從而實現倒計時。系統中的位選擇器用于對六位進行循環掃描輸出,并將掃描輸出送到譯碼器。譯碼器模塊可對輸入的四位進行譯碼,同時在設置數值時用6個LED燈分別指示其所設置的位。

該系統硬件由兩部分組成,一部分是EPlC6Q240C8芯片,另一部分是按鍵,譯碼器,LED數碼管,發光二極管及可編程芯片的支持電路。圖2所示是其AAA控制定時模塊的引腳排列。其主要功能引腳的定義如下:
Setw(置位鍵):用于選定定時器所需定時的對應位。發光二極管對應七段數碼管設置,當選定對應的位時,相應的發光二極管亮;
Set(置數鍵):用于設置選定位的具體數值;
Start鍵:用于設定好時間后啟動秒表計時。可通過軟件使start按鍵經過鎖存器后進人AAA模塊。Start觸發后可產生持續的高電平;
ALM(揚聲器):可在計時結束時發聲報警;
Clr(清零鍵):用于計時器的清零復位;
七段數碼管用于顯示定時數字,set模塊用控制數碼管的掃描頻率。
3 主要模塊軟件程序

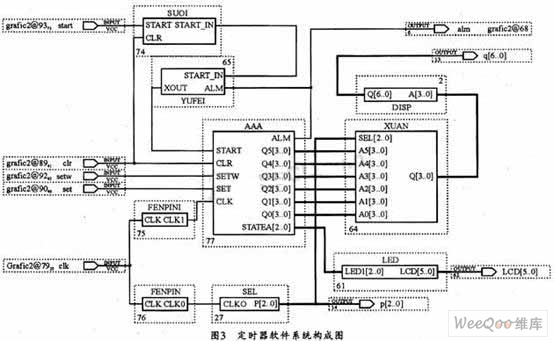

圖3所示是該定時器的軟件系統構成。本軟件包括控制/定時模塊和顯示模塊兩大部分。

3.1 控制/定時模塊

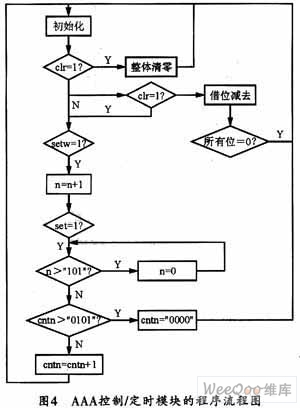

AAA控制/定時模塊是該定時器的部分,該模塊的程序流程圖如圖4所示。

當START為高電平時,該定時器將進入倒計時階段。當CLK脈沖上升沿到來時,計數以秒的速度減1,直到計時結束,使ALM位為高電平為止。CLR為復位端,可用來清零,通常采用異步復位方式。SETW用于選位,高電平有效。SET用于對選定的位進行置數,也是高電平有效。ALM輸出端將在定時結束時產生高電平。Q0~Q5為四位BCD碼輸出端口,主要用于顯示。
3.2 顯示模塊
通過XUAN模塊可完成BCD碼的轉化,再經DISP模塊譯碼.然后輸出給七段數碼管。
(1)XUAN模塊

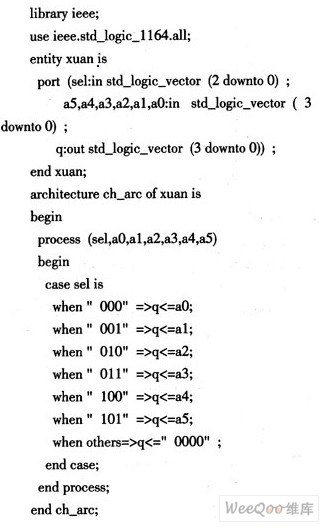

XUAN可產生四位BCD碼輸入,并從sel端輸出。該模塊的管腳圖如圖5所示。其源程序代碼如下:

(2)DISP模塊
DISP模塊主要用于譯碼,可定義七段數碼管顯示的數字。其源程序如下:

4 系統仿真及結果
圖6所示是對AAA控制/定時模塊的仿真結果。由此結果可見,當setw置“1”時,statea位選從0到5循環,分別代表六個數碼管的位置。當start置“1”時,q5-q0進行借位減法。q5、q4表示小時,可到99小時;q3、q2表示分鐘,59分鐘;q1、q0表示秒,為59秒。

5 結束語
本設計從總體要求出發,采用模塊化設計方法,實現了長達99小時的定時設計。同時采用QuartusⅡ4.0仿真環境進行了仿真。結果證明,本系統可以實現理想的定時操作而且設計體現了人性化,具有較強的實際應用價值。
參考文獻:
[1]. EP1C6Q240C8 datasheet http://m.58mhw.cn/datasheet/EP1C6Q240C8_1135222.html.
[2]. BCD datasheet http://m.58mhw.cn/datasheet/BCD_1225719.html.
