傳導系統對于輸入信號的響應，在很大程度上取決于系統的尺寸是否小于信號中快的電氣特性的有效長度，反之亦然。

　　一個電氣特性的有效長度，比如一個上升沿，由該特性的持續時間和它的傳播遲來決定作為實例，我們來分析一個10KH ECL信號的上升沿，這類門電路的上升時間大約為1.0NS，這個上升沿沿著一條FR-4印刷電路板的內層走線傳播時，其有效長度為5.6M：I=TR/D

　　其中：I=上升沿的長度，IN

　　TR=上升時間，PS

　　D=延遲，PS/

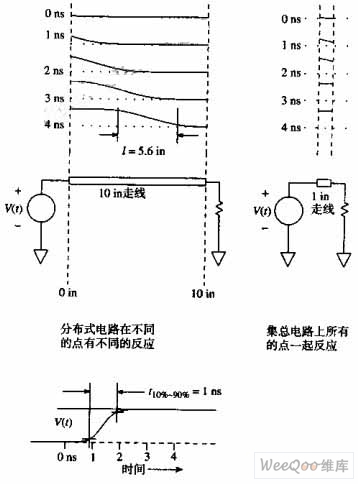

　　圖中的一系列瞬時波形圖繪出了信號沿著一條10IN長的直走線傳輸時的電位。一個1MS的上升沿從走線的左端流入。顯然，隨著該脈沖沿走線向前傳輸，各個點的電位是不一樣的。這個系統對輸入脈沖的響應是沿走線分布的，我們稱之為分布系統。第4NS的瞬時波形圖顯示出這個上升沿的實際長度是5.6IN。

　　如果系統的物理尺寸足夠小，并且所有點同時響應為一個統一電位，則稱之為集總系統。圖中傳輸同樣1NS上升沿的一個1IN線路表現出一個集總系統的響應。該走線每個部分的電位在整個持續時間里（幾乎）是一致的。

　　區分一個系統是分布式還是集總式要由流經該系統的信號的上升時間來決定。區分標志是系統尺寸與上升時間有效長度之比。對于印刷電路板走線、點到點的連線以及總路線結構，如果連線長度小于上升沿有效長度的1/6，則該電路主要表現為一個集總系統的特征。
