隨著科學技術的不斷發展，多路輸出低電壓直流開關電源的應用越來越廣泛。傳統的多路輸出直流穩壓電源只是對主輸出電壓進行控制，并未對其它輔助輸出電壓進行控制，這使得開關電源的應用受到限制。因此，以較低成本實現滿足各種用電設備要求的電源仍面臨技術挑戰。

　　本文首先對五種傳統解決方法的優缺點和應用電路圖進行對比，介紹由深圳光華源科技有限公司開發出的自適應二次后穩壓集成電路的特點以及應用注意事項。

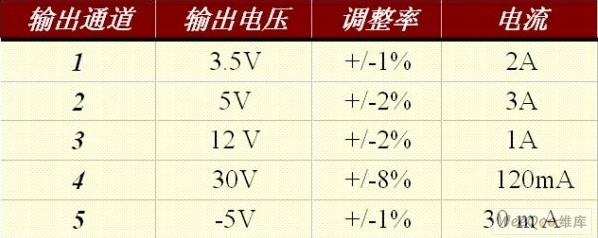

　　首先解釋什么叫多路輸出反激電源。舉例來說，對于一個5路輸出反激電源，其指標如下：

　　傳統方法一：采用變壓器耦合的多路輸出反激電源(圖1)。這種電路只對其中一組電路進行穩壓控制，電路簡單，成本低。但缺點是：沒有受穩壓控制的各路輸出電壓的電平完全取決于變壓器耦合和負載條件等，當外界條件發生變化，輸出電壓便很不穩定；交叉調整較差。

　　圖1：采用變壓器耦合的多路輸出反激電源。

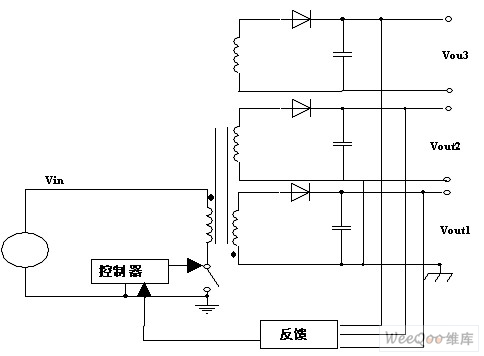

　　傳統方法二：采用加權反饋的多路輸出反激電源(圖2)。該方法的的優點是對所有輸出進行控制，任何一路輸出由于負載的變化而引起電壓的不穩定都可以進行控制。缺點是：1. 度受限；2. 不適于極低輸出電壓；3. 變壓器設計更困難；4. 穩定性不好；5. 在待機模式下需額外的開關；6. 需要共地。

　　圖2：采用加權反饋的多路輸出反激電源。

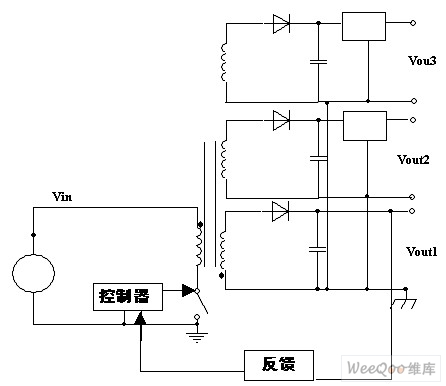

　　圖3：采用線性低壓差穩壓器的多路輸出反激電源。

　　傳統方法三：采用線性低壓差穩壓器的多路輸出反激電源(圖3)。這種電路由于采用線性穩壓器對各輸出進行控制，所以能靈活地實現各輸出端電壓的穩定。但由于采用低壓差穩壓器，成本較高，而且在待機模式下，需要額外的開關或昂貴的LDO。此外這種電路損耗大，效率差，需散熱器散熱，所占體積大，無法實現小體積的要求。

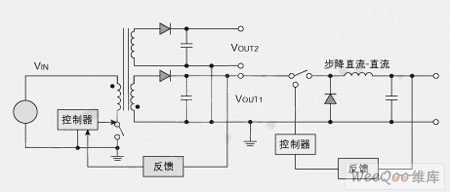

　　傳統方法四：采用直流-直流步降轉換器的多路輸出反激電源(圖4)。這種電路功耗小，靈活性好，但控制回路復雜、體積增大、成本較高，并且還存在EMI問題。

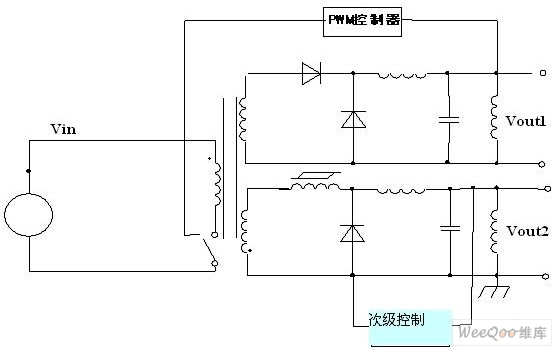

　　傳統方法五：采用磁放大電路的多路輸出反激電源(圖5)。該電路的負載調節率低，穩壓高，但缺點是效率低、磁損大、成本高。

　　圖4：采用直流-直流步降轉換器的多路輸出反激電源。

　　圖5：采用磁放大電路的多路輸出反激電源。

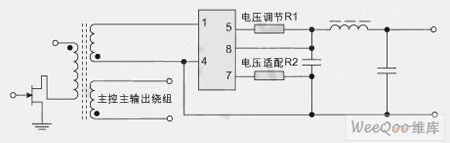

　　圖6是采用深圳光華源科技有限公司的自適應二次后穩壓電路HW-×A××的應用電路。該電路克服了以上五種傳統解決方法的缺點，具有以下優點：1. 所需的外接元件少、成本低、體積??；2. 能確保各路輸出電壓均能地穩定，使負載調節率，待機功耗低；3. 輸出靈活可調；4. 能實現優異線性；5. 具有自適應特性，電路簡潔，無需外驅動，可以不共地運行。該電路成功解決了開關電源的多路輸出控制難題，為擴大開關電源的應用，提高電源指標，滿足日益增長的電子設備儀器的要求提供了一個方案。

　　圖6：自適應二次后穩壓電路的外圍電路非常簡潔，能很好解決傳統方法的缺點。

　　二次后穩壓電路HW-×A××的主要參數為：允許工作電壓為30V DC/50V DC；允許工作電流分1A、2A、3A三檔；適應頻率范圍為10~200kHz；工作模式支持自適應PWM和反激拓?fù)?；穩壓為±1% Vo(要求R1為±1%)；輸出電壓可通過外接電阻調節(輸出電壓為2.5V)。其它特殊參數和指標，可按客戶要求定制。其它特殊參數和指標，可按客戶要求定制。

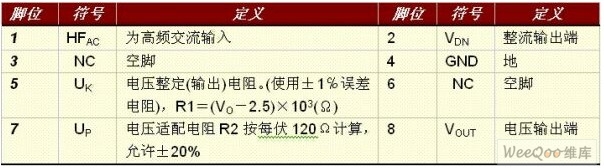

　　管腳定義如下：

　　使用該集成電路時，請注意以下兩點：1. 此電路適應于反激工作拓?fù)洹?. 在使用此本電路設計變壓器時，注意按常規設計電壓提高60~80%(增多次級繞組匝數)以保障工作在PWM狀態，獲得效率。

　　本文小結

　　此電路應用的外接元件少，成功的解決了開關電源多年來的多路輸出控制的一個難題，為擴大開關電源的應用，向高性能及小型化發展的同時，讓電壓控制更高，動態響應更快，電磁干擾更低，可靠性方面要求功耗、發熱溫升更低等等，進而滿足日益增長的電子設備儀器的要求，提供了一個的解決方案，應用前景廣闊。
