為今天的高速系統設計時鐘定時電路不是一件簡單的事情。不斷提高的時鐘頻率、不斷縮小的定時裕度和越來越緊張的電路板布局導致一系列的偏移、噪聲、串?dāng)_及其他信號完整性問題。在今天的許多復雜系統中，設計師必須在電路板上分布多個時鐘，以滿足不斷增長的子系統陣列的需求。同時，隨著時鐘網絡的不斷擴大以及傳輸線路不斷加長，設計師必須支持差分信號，以限度地減少串?dāng)_和其他形式干擾帶來的影響。

　　但是這樣做的風險很大。由于系統中存在高速和分布廣泛的信號，因此時鐘樹電路對系統性能、功耗、電磁輻射（EMI）和成本的影響很大。如果對其進行優化，則能為設計師帶來效率、可靠性等方面的巨大好處。如果設計師不能有效地設計時鐘電路，將可能導致產品無法在市場上獲得成功。

　　過去，設計師們一直在依靠傳統的基于分立元件的振蕩器來滿足其時鐘樹設計需求。然而，IC制造商近已開始提供各種集成了傳統的時鐘功能單片硅定時器件。本文將回顧今天設計師在開發時鐘定時電路方面遇到的挑戰，并分析這些不同的元件是如何影響其設計的。

　　主要挑戰

　　在這個新的系統設計環境中，設計師們想要實現無瑕疵而的時鐘信號分布將必須面對一系列嚴峻的新型挑戰。跡線的加長要求設計師特別注意負載間的跡線延遲的差別，并均衡系統支持的眾多器件的設置和保持時間。數年前的時鐘周期相對較大，偏移問題也許只是較為棘手而已。而隨著時鐘周期縮短至納米級，延遲則很容易導致時鐘遺漏或時鐘周期反轉。如果設置和保持時間受到影響，系統將進入亞穩態而變得不可靠。

　　同時，設計師還必須處理一系列與噪聲相關的新問題，例如信號反射、地彈噪聲(ground bounce)、信號串?dāng)_以及各個設計中潛伏的雙時鐘。如果這些問題沒有被提前發現，將會給性能、信號完整性，甚至系統可靠性帶來重大的影響。

　　抖動控制

　　不斷提升的時鐘頻率和不斷提高的時鐘樹設計復雜度使抖動控制變得尤為重要。定時不確定性是所有定時系統性能中都要考慮的重要因素，尤其是當數據速率達到數Gbps時。因此，今天的設計師需要花更多的精力來發現抖動源。更快的邊緣速率和更高的切換電流，隨同不斷增加的時鐘頻率，增加了時鐘域間的干擾的可能性。而且這也將導致一系列可加重抖動程度的問題，包括串?dāng)_、傳輸線的不正確端接和振鈴振蕩(ringing)。

　　在通信市場，新的行業標準對抖動控制提出了非常高的要求。設計師必須使用可提供足夠裕度的定時元件來滿足這些規范。同時，少數元件需要不斷地集成更多功能驅使設計師不得不在大型ASIC或ASSP中將鎖相環與其他電路集成在一起。而這樣會增加定時電路的抖動。因此，隨著對抖動控制要求的不斷提高，迫使設計師將功能分開而將重要的定時功能移到外部定時IC上。

　　隨著時鐘樹設計的復雜性和抖動控制重要性的不斷提高，迫切需要設計師在開發早期就開始定義定時電路架構。盡早在開發前期解決這些問題，設計師就可以更輕松地修改設計以補償抖動控制，減少重新設計并加速將產品推向市場。一些定時IC廠商現在還提供咨詢服務以幫助設計師優化電路圖和電路板布局。

　　EMI問題的處理

　　定時電路設計中的另一個重要考慮因素是EMI。當前設計使用的時鐘頻率越高，越容易違反針對傳導和輻射的EMI標準。目前，已經出現了針對A類的工業和辦公室設備和針對要求更嚴格的B類住宅和消費應用的一些主要標準。

　　作為系統中頻率的信號，時鐘生成和分布電路已成為EMI的主要來源。因?yàn)檎麄€(gè)系統是在時鐘率下同步運行的，處理器和總線活動產生的電源噪聲也以時鐘頻率或諧波形式出現。因此，所有由數字交換引起的系統電源噪聲都會保持與系統時鐘同步。

　　當系統以低頻率運行時，設計師可通過增加屏蔽、使用扼流圈、鐵氧體磁珠或其他技術來解決這些EMI問題。但是這些技術一般都比較昂貴，而且耗費時間。

　　近幾年，設計師已開始采用擴頻技術來調節輸出頻率，以減少由時鐘產生的峰值能量輻射，并符合新的EMI限制要求。這些技術可以用來降低由基波和相應諧波產生的EMI。事實上，擴頻技術已經得到普遍應用。一些總線架構，例如PCI Express，已經在其文件中提出了明確的規范，以幫助設計師的設計符合規范。因此，現在許多的時鐘合成器都帶有擴頻功能選項。

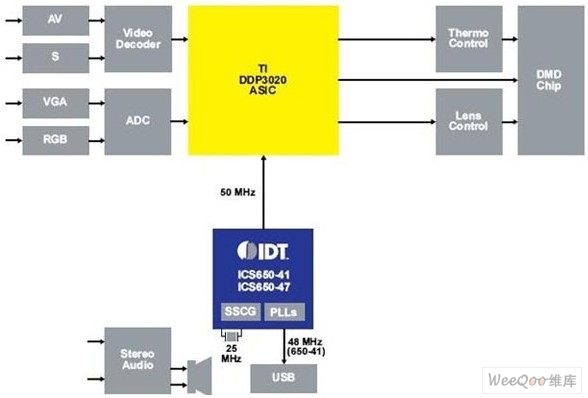

　　圖1包含的DLP投影儀/TV應用詳細描述了新一代時鐘合成器可滿足新興需求的功能集成。該器件使用了25MHz晶振或基準時鐘輸入，可提供固定的48MHz和50MHz時鐘輸出。該合成器在50MHz CPU時鐘上增加了擴頻調制，以符合行業EMI標準。其典型的峰-峰抖動僅為+/-125ps。

　　圖1：DLP投影儀/TV框圖。

　　一些系統內的可編程合成器可對調制波形的頻率、調制比和形狀等擴頻特性進行編程，以給設計師提供額外性能。通過允許用戶連續改變調制的數量和速度，這些器件可以動態地修改系統，并避免昂貴的電路板重新設計。

　　定時電路的建立方法

　　過去，設計師一般都根據分立式晶振來建立定時電路。這種分立方法具有許多優點。它比基于硅的方法有更好的抖動性能。經過幾十年的設計演變，這種分立式器件的使用可以為任何開發中的時鐘電路提供一個成熟、可靠而屢試不爽的方法。大多數的工程師對此技術非常熟悉，無需任何額外的知識和培訓都能建起合格的電路。

　　由于時鐘走線總是電路板中快的電路，分立元件的使用還為設計師的電路設計提供了巨大的靈活性。通過使用分立式元件，它們能夠更容易地使振蕩器接近于其驅動的芯片。這樣能限度地縮短走線長度，改善噪聲、干擾和EMI控制。

　　隨著設計師轉向更加復雜的系統設計和更高的頻率(75MHz以上)，傳統且熟悉的分立方法的優點開始逐漸消失。使用分立時鐘源為運行更多時鐘的系統建立時鐘樹正變得越來越復雜，工作量也越來越大。設計師必須花更多的時間來控制偏移和抖動。

　　同時，尤其是相對于新一代集成的硅定時器件而言，大型分立定時元件的使用與設計團隊試圖持續減小產品占位面積的愿望背道而馳。晶體和硅基8引腳MSOP振蕩器的組合替代品大致與5x7mm表面貼裝振蕩器的占位面積相當。然而，增加了功能的硅基解決方案可代替相同大小的多個振蕩器。

　　同樣重要的是，這種分立方法會延長開發時間，并影響終產品的上市時間。目前主流分立式晶體或振蕩器的交貨時間為12到16個星期不等。如果設計師需要特殊的頻率或獨特的配置，交貨時間甚至?xí)L。

　　硅定時器件

　　十年多來，設計師們一直在用定制的時鐘生成芯片代替振蕩器和各種時鐘分布元件。鎖相環時鐘發生器和低成本晶體經?？扇〈笈肯M(fèi)產品中體積龐大而昂貴的金屬罐腔式振蕩器。

　　近幾年這種趨勢在加速。當然，消費市場正從模擬向數字格式轉移，以及通信行業寬帶技術的不斷實施，都在推動這一轉變。但是這一轉變?cè)诤艽蟪潭壬系靡嬗诠杌椒ü逃袃?yōu)點的驅動。

　　硅定時器件的單位輸出頻率成本相當?shù)?。這些器件只需要較短的交貨時間，上市時間也更快。通常，硅定時器件所需的交貨時間只是分立式元件的一半左右。再加上容易重新編程，它們能夠更快地滿足非常規或定制應用的需求。

　　硅定時器件還具有制造和測試方面的主要優勢。許多IC廠商現在可提供在線可編程時鐘發生器，有助于設計師使用頻率裕度來探究系統極限。如果用分立的方法，設計師必須使用某種可變頻率源來代替振蕩器才能完成任務。這種費時的過程往往需要使用一個外部發生器并對電路板重新布線，以注入測試時鐘。但利用硅定時器件，設計師現在可以在軟件中執行相同的功能。

　　典型的硅定時器件具有可選擇乘法器，并可通過它們以不同電壓驅動工作在不同頻率下的多個時鐘。該乘法器很——大多數可達到0ppm綜合誤差。這些器件可在單端LVCMOS/LVTTL或差分PECL/LVPECL/LVDS輸出生成輸出頻率。

　　單個硅定時器件的跨應用能力可為庫存管理帶來巨大優勢。隨著系統設計復雜性的持續增加，設計師必須在受控偏移和抖動輸出不斷增加的前提下支持更多的頻率。設計師們?cè)僖膊挥猛ㄟ^存放不同的分立元件來滿足不同頻率的要求，現在只需庫存硅基定時器件，用引腳選擇功能來改變時鐘，或在某些情況下，重新在非易失性存儲器中編程器件寄存器就可以了。

　　通過將多種功能集成到單個芯片中，硅定時器件還可提供產品占位面積方面的主要優勢。圖2中的機頂盒設計就是一個很好的例子。在一個典型的配置中，機頂盒可能需要一個壓控晶振（VCXO）模塊、一個振蕩器、四個晶體和一個零延遲緩沖器。利用新一代硅定時器件，設計師只需一個集成的VCXO時鐘合成器和一個晶體就可以滿足相同的要求。這將有助于設計師將時鐘元件總數從七個減少到兩個，同時將元件成本從2.5美元降低到1.5美元。此外，使用多個元件還會對設計的可制造性及系統可靠性帶來負面的影響。

　　圖2a：典型的配置的機頂盒框圖。

　　圖2b：使用新一代硅定時器件的機頂盒框圖。

　　本文小結

　　隨著系統架構的復雜性和速度的持續增加，的時鐘定時電路的開發將變得越來越困難。偏移和噪聲問題將嚴重威脅信號的完整性和可靠性。因此解決這些問題將在系統整體性能中起到關鍵作用。為應對這些挑戰，設計師們必須很好利用不僅可提供靈活性和性能，而且能夠幫助他們控制系統復雜性和成本的時鐘管理和定時器件。
