0 引言

　　固定頻率峰值電流模式PWM(Pulse WidthModulation) DC-DC變換器同傳統的電壓模式控制相比，具有瞬態響應好，輸出高，帶載能力強等優點，因而被廣泛應用。作為重要的模擬單元，斜坡補償電路和電流采樣電路是電流模式PWM控制的根基，對電流模式控制中電流環路的穩定性起著重要作用。

　　1 電路結構

　　圖1所示是典型峰值電流模式PWM Boost DC-DC控制系統的結構框圖。當電壓外環的電壓反饋信號經過誤差放大器放大得到的誤差信號VE送至PWM比較器后，將與電流內環的一個變化的、其峰值代表輸出電感電流峰值的三角波或梯形尖角狀合成波信號VE比較，從而得到PWM脈沖關斷閾值。即：

　　在(1)式中：項為斜坡補償部分，用于保證電流環路的穩定；第二項反映了電感電流的大小，通常由電流采樣電路產生；第三項用于產生一個固定的基礎電平，以為PWM比較器輸入端圖1 典型峰值電流模式PWMBoostDC—DC控制系統框圖提供一個合適的直流工作點。

　　因此，峰值電流模式控制不是用電壓誤差信號直接控制PWM脈沖寬度，而是通過控制峰值輸出端的電感電流大小，然后來間接地控制PWM脈沖寬度。

　　但是，電流模式的結構決定了其應用時存在電流內環在占空比大于50％時的開環不穩定現象、亞諧波振蕩、非理想的環路響應，以及容易受噪聲影響等幾個固有缺點。針對上述問題，在環路的補償方式上，除了電壓環路的RC串聯補償之外，還必須對電流環路進行補償，以滿足電流環路的穩定性要求。有效的解決方法是采用斜坡補償技術，并在提高電流采樣的同時降低采樣損耗，以保證電流環路的穩定。

　　本文利用對振蕩器充放電電容上的電壓作V／I轉換來得到穩定且斜率易于調節的補償斜坡，同時采用功率SENSEFET作為采樣器件，并結合設計簡潔的V／I變換，使采樣系數不受溫度和工藝的影響，從而在得到較高采樣值的同時，還減低了損耗。

　　2 電路原理分析

　　2．1 斜坡補償

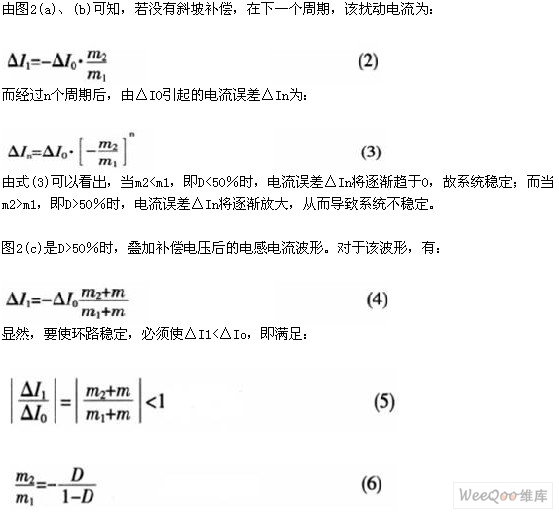

　　圖2給出了在誤差信號VE上疊加斜坡補償電壓的方法。VE為電壓反饋回路的誤差放大信號，實線波形為未加擾動的電感電流，虛線為疊加△I0擾動量的電感電流，D為占空比，m1、m2分別為采樣得到的等效電感電流的上升和續流斜率。

　　圖1所示的電路同時給出了在電流反饋電壓上疊加斜坡補償電壓的方法。通過比較分析可知，兩種補償方法在效果上是等效的，但是第二種方法中的電路實現相對更簡單，因此較為常用。

　　2．2 電流采樣原理與方法

　　傳統電流采樣方法是在開關管的電流通路上串接檢測電阻，這樣不僅降低了DC-DC轉換器的效率，而且對于傳統工藝來說，制作這樣的小電阻也很困難。為了彌補這些不足，本文在SENSEFET采樣方法的基礎上，加入了簡潔的V／I變換電路，從而形成了一種結構簡單且較高的采樣電路，其電路主體如圖l中的采樣電路所示。其中MM為POWER FET，其寬長比設計的非常大，可以減小其導通阻抗(本電路的典型值為150 mΩ)；Ms為SENSE FET；檢測電阻RSEN可利用工作在線性區MOS管的導通阻抗特性，使其寬長比與Ms相同，因此，導通阻抗與Ms的相等，記為RSEN。為了減小采樣損耗，一般必須使(W／L)MM<<(W／L)Ms。

　　設(W／L)Ms：(W／L)MM=n(n的取值一般不低于100)，開關管電流為IM，則有：

　　采樣電壓VSEN經過簡潔實用的V／I轉換電路后，可將其轉換成所需要的采樣電流信號ISEN，然后與斜坡電流信號ISLOPE在R∑進行疊加，就可得到所需的電壓V∑。

　　3 改進型電路設計

　　3．1 斜坡產生電路

　　圖3所示是一種改進型斜坡產生電路，圖中，MP5、MP6為匹配的差分對管：Q1、Q2匹配(rCE(Q1)=rCE(Q2)，為負載管，它們的發射極面積相等，為Q3的兩倍。負載管Q1、Q2采用三極管，可在高匹配性的同時大大減小噪聲影響。在Q2的集電極與基極之間加一個射極輸出的晶體管Q4，可以減小Q2和Q3基極電流對ID(MP6)的分流；而在Q2和Q3的基極與地之間加電阻R4，則可用來提高Q4的β。Vc為片內振蕩器充放電電容上的鋸齒波電壓，Vc的變化范圍為V1-V2。其中V2和V1分別為振蕩器充放電的高、低設定電壓值。

　　此電路主要任務是將電容上的鋸齒波電壓轉換成所需要的斜坡電流。

　　3．2電流采樣電路

　　圖4所示為本系統中的電流采樣電路。該電流采樣電路由三部分組成：采樣電路、緩沖級電路和電壓／電流(V／I)轉換電路。其中采樣電路采樣得到反映電感電流的電壓VSEN后，可經過優化處理的緩沖級電路進行電平平移，從而得到VSEN’，以避免采樣電壓受到后級電路的影響，即：

　　，VSEN’經過V／I轉換電路，就可以轉換成所需要的電流信號ISEN，以便和ISLOPE進行疊加。

　　因為圖4中的Q1和Q2匹配，偏置相同，所以Q1和Q2的發射極電壓近似相等，即：V2≈V3，因而可為v∑提供一個合適的直流電平。

　　4 仿真結果

　　采用0．6μm BCD工藝時，可對設計的電路進行仿真驗證。仿真條件為供電電壓VIN=5 V，輸出電壓VOUT=13 V，負載電流為500 mA。由仿真條件可知，占空比D>50％，但必須引入斜坡補償以保證電流環路的穩定。

　　圖5所示是整體電路在典型情況下(D>50％)，加入斜坡補償?shù)姆抡娌ㄐ?。其中，圖5(a)是電感實際的電流波形。其電感電流峰值為Iinductor_PEAK=1．796 A；圖5(b)是采樣得到的電感電流波形，其采樣電感電流峰值為Isensc_PEAK=10．505μA。

　　由于設計中的典型值R2=R3=10 kΩ，RDS(MM)=150 mΩ，RDS(MS)=15 Ω，n=100，故其電流采樣系數α為：7．5x10-6，采樣為77．9％。

　　圖5(c)是斜坡補償電路產生的斜坡電流波形，實測的補償斜坡的斜率為5．487 A／s，時鐘CLK為1．2 MHz，占空比為85．7％，T1=685．563 ns。由于本設計中的典型值為：

　　V1=0．4 V，V2=1 V，R=65 kΩ。

　　故可得其補償斜坡的斜率為：m=6．732 A／s。

　　因此可知，本設計的補償斜坡已經達到較高(81．5％)，可以滿足設計要求；

　　圖5(d)是電感電流采樣值與補償斜坡的合成波形。可以看出，其斜坡補償?shù)募尤胗行У囊种屏藖喼C波振蕩。

　　5 結束語

　　本文針對峰值電流模式DC-DC轉換器固有的不穩定性，設計了斜坡補償電路。采用固定斜率補償技術，雖然在小占空比條件下會減弱電流模式PWM控制的優點，但其電路結構簡單，容易調節，可降低設計難度，同時針對一般的便攜式設備，完全可以滿足應用要求；而電流采樣電路使用SENSE FET，同時結合緩沖級和V／I轉換電路，可在采樣得到提高的同時減小損耗。因此，本設計中的兩個V／I轉換電路可以較好地移植到其它DC-DC變換器電路中。

　　目前，本電路已經應用在一款升壓型DC-DC芯片中，并且已經完成了前期仿真。仿真結果達到了預期要求，證明了該電路的可行性。
