400mA, 低導通電阻的負載開關—XC8102
出處：赤鑄 發布于：2010-12-09 12:02:24

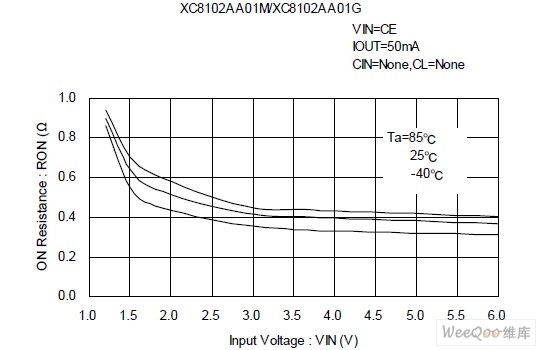

XC8102系列是內置P溝道MOS FET, 帶保護電路的低導通電阻負載開關用IC, 適于便攜式電器。導通電阻為0.35Ω(VIN=2.9V時),輸入電壓范圍1.2V～6.0V,當VIN≧1.8時可達輸出電流400mA(電流限制480mA TYP.)。
使用負載開關時,無需使用多個電源IC,即可在必要時向各個電路安全地分配所需要的電源,有利于延長電池的使用時間。
給CE端子輸入低電平可切斷開關;此時即使輸出端子與電容相連接,由于內部開關接通,使得充電后的電容放電,可以使VOUT端子高速地返回接地電平。保護電路中內置了過電流保護和限流電路。
放熱特性優越,采用小型封裝USP-4 (1.2 x 1.6 x 0.6mm)有利于所設計的電路節省空間。此外USP-4和SOT-25符合無鹵素和無銻要求,屬于環保形產品。
特點：
電路框圖：
