摘要: 介紹了DDS 的基本原理， 并給出了以DDS 為基礎的用于數字頻率特性測試儀中的掃頻信號源的設計與實現方法， 該設計已通過實驗驗證并取得了良好的效果。

　　1 引言

　　在電子產品的生產和調試過程中，很多時候需要測量設備或網絡的頻率特性， 數字頻率特性測試儀用于測量二端口線性非時變網絡的頻率特性， 包括幅頻響應和相頻響應。頻率特性測量的關鍵是產生頻率步進的掃頻信號源， 該信號源的頻率、幅度及相位應能測定。以往的掃頻信號源大多是基于壓控振蕩器( VCO) 、函數發生器及鎖相環( PLL) 技術。這些技術存在轉換頻率時間長、頻率不高、硬件耗費比較大等問題。隨著超大規模集成電路的迅速發展， 由單片微處理機和直接數字頻率合成器( DDS) 為構成的DDS 掃頻信號源應運而生。與其他頻率合成方法相比較，DDS 技術的主要優點是: 分辨率高; 頻率轉換速度快; 頻率切換時相位保持連續; 合成頻率準確; 全數字化控制， 可與微處理器接口。DDS 對信號質量的改善在于其系統的相位噪聲主要取決于參考時鐘振蕩器， 基本不受系統其他部分的影響?，F(xiàn)在，DDS 技術已經廣泛應用于本振、信號發生器、儀器、通信、雷達等系統。

　　2 直接數字頻率合成(DDS) 技術原理

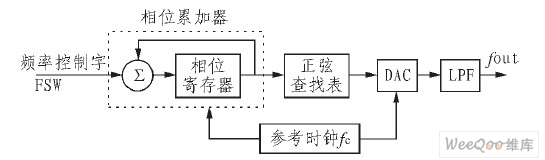

　　直接數字頻率合成(DDS，Direct Digital Synthesis)是一種新穎的頻率合成技術。這種技術的實現依賴于高速數字電路， 其工作速度主要受D/A 轉換器的限制。DDS 原理框圖如圖1 所示。

圖1 DDS 原理框圖

　　具體工作過程如下: 每來一個時鐘脈沖fc， N 位加法器將頻率控制字FSW 與相位寄存器輸出的累加相位數據相加， 把相加后的結果送至相位寄存器的輸入端。相位寄存器一方面將在上一時鐘周期作用后所產生的新的相位數據反饋到加法器的輸入端， 以使加法器在下一時鐘的作用下繼續與頻率控制字FSW相加; 另一方面將這個值作為取樣地址值送入幅度/相位轉換電路( 即圖1 中的正弦查找表) ，幅度/相位轉換電路根據這個地址輸出相應的波形數據。經D/A 轉換器和低通濾波器將波形數據轉換成所需要的模擬正弦波形。頻率控制字FSW與輸出信號頻率fout 和參考時鐘頻率fc 之間的關系為:

　　由公式(1)可知， 頻率控制字FSW 與輸出頻率fout 成正比。

　　由取樣定理， DDS 所產生的信號頻率不能超過時鐘頻率的一半， 在實際運用中， 為了保證信號的輸出質量， 輸出頻率不要高于時鐘頻率的33%， 以避免混疊或諧波落入有用輸出頻帶內。

　　掃頻信號源頻率分辨率fstep 直接取決于DDS 的頻率分辨率Δf， 計算公式如下:

　　3 掃頻信號源設計

　　數字頻率特性測試儀用來測量二端口線性時不變網絡的頻率特性。頻率特性是一個網絡對一系列正弦輸入信號的響應特性。如圖2 所示， 被測網絡輸入幅度為Ar， 角頻率為ω的正弦信號， 對于線性時不變網絡， 其穩態輸出也是正弦信號， 幅度為Ac， 角頻率為ω， 相角差為φ。改變ω的大小， 可以得到一系列的輸入和輸出數據， 其中， 幅頻特性A( ω) 和相頻特性φ( ω) 統稱為頻率特性。頻率特性測試儀中的掃頻信號源為被測網絡提供激勵， 根據測量要求， 需產生一系列頻率高、轉換速度快、步進小、相位可控、頻率轉換時相位保持連續的正弦波。

圖2 系統傳輸特性。

　　3.1 AD9850 介紹

　　本儀器要求掃頻范圍為20 Hz～10 MHz， 采用美國ADI 公司的DDS 器件AD9850， 用單片機作控制器， 實現頻率的合成與控制。AD9850 內部包括32位相位累加器， 正弦查找表和10 位高速數模轉換器， 是相位累加器。該器件時鐘參考頻率為125 MHz， 在該頻率下輸出正弦波的頻率為0.0291 Hz; 控制接口簡單， 可以用8 位并行接口或串行接口輸入控制數據; 40 位控制字， 其中包括32位頻率控制字， 5 位相位控制字， 1 位電源休眠功能， 2 位廠家保留測試功能; 允許輸出相位以180°、90°、45°、22.5°、11.25°或者這些相位的組合為增量而改變; 先進的CMOS 工藝不僅使AD9850 性能優異， 而且功耗小， +3.3 V 供電時， 功耗僅為155 mW;接上精密時鐘源， AD9850 可產生頻譜純凈， 頻率、相位編程控制的模擬正弦波輸出。

　　3.2 硬件設計

　　采用單片微處理機對DDS 進行控制， 構成掃頻信號源的電路非常簡捷， 其原理框圖如圖3 所示。

圖3 掃頻信號源電路框圖。

　　該掃頻信號源由單片機(MCU) 、DDS、低通濾波器( LPF) 和功率放大器組成。低通濾波器是掃頻信號源中的關鍵器件， 負責濾除輸出信號中所含有的高頻雜散信號和諧波信號。DDS 的輸出雜散有3 個主要 N 比特相位累加器只輸出高M位對正弦查找表進行尋址; 正弦查找表存儲的幅值編碼僅為有限位; DAC 的有限分辨率和非線性特性。DDS 的輸出中還包括基脈沖諧波譜Kfc±fout( K=1， 2， 3. ) ，本設計要求的頻率范圍: 20 Hz～10 MHz， 選用50 MHz 的時鐘源使諧波信號頻率遠離輸出信號頻率， 減小對低通濾波器的要求。

　　筆者設計了一個7 階的無源橢圓低通濾波器， 取得了較好的效果。功率放大器選用AD811， 其帶寬為100 MHz，在對DDS 輸出放大10 倍的要求下完全適用。

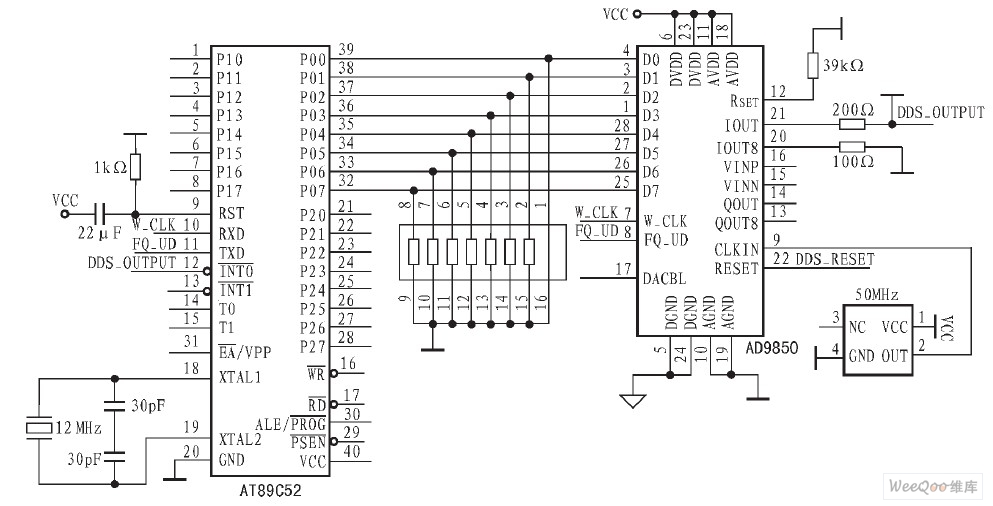

　　利用單片機AT89C52 可以對DDS 的邏輯和輸出信號進行實時控制。AD9850 的RESET 信號、W_CLK 和FQ_UD 信號直接由AT89C52 的P3 口提供。單片機與AD9850 的硬件連接原理圖如圖4 所示。

圖4 單片機與AD9850 的硬件連接圖。

　　AD9850 的輸出信號DDS_OUTPUT 接至外部的低通濾波器， 濾除高頻雜散和諧波后再接到由AD811 構成的功率放大器， 以提高負載性能。

　　3.3 軟件設計

　　在程序設計中， 需嚴格遵守AD9850 的時序要求。為了充分發揮器件的高速性能， 本系統設計選用8 位并行接口方式。其時序關系需滿足8 位總線D0- D7 將外部控制字輸入寄存器， 在W_CLK( 字輸入時鐘) 的上升沿存入個字節， 指針同時指向下一個輸入寄存器， 連續5 個W_CLK 上升沿讀取5個字節數據到輸入寄存器后， W_CLK 的上升沿則不再起作用。然后在FQ_UD( 頻率更新時鐘) 上升沿到來時將這40 位數據從輸入寄存器裝入到頻率/相位寄存器， 這時DDS 的輸出頻率和相位更新， 同時把地址指針復位到個輸入寄存器以等待下的頻率/相位控制字輸入。

　　DDS 的軟件流程如圖5 所示。

圖5 DDS 軟件流程圖。

　　本設計采用單片機C 語言編程， 并在計算中采用浮點運算， 以減小系統的計算誤差。其中傳送控制字部分的子程序如下:

　　void trans(void)

　　{ uchar i;

　　P0=0x00;//因不需相位變化, 故第1 個字節邏輯控制字

　　置0

　　wclk=1;

　　wclk=0;//第1 個字節的邏輯控制字裝入輸入寄存器

　　for(i=0;i<4;i++)

　　{

　　P0=unionv1.x[i];//將后4 個字節頻率控制字寫到P0 口

　　wclk=1;

　　wclk=0;//后4 個字節的頻率控制字裝入輸入寄存器

　　}

　　P0=0xff;//因P0 口還要與其他器件相連, 故置1 防止不

　　正常工作

　　fqud=1;

　　fqud=0;//將5 個字節( 40 位) 控制字從輸入寄存器裝

　　入到頻率/相位器存器

　　}

　　綜上可知， AD9850 初始化就是DDS 器件的復位， 復位后除輸入寄存器以外的寄存器清零， 輸出變成高阻， 復位脈沖的高電平至少保持5 個時鐘周期。邏輯控制字定義是否相位調制、低功耗選擇和置數模式。頻率控制字由公式( 1) 計算得出。

　　DDS 是近幾年出現的新一代頻率合成技術， 這里有幾點要提醒大家: 在程序設計中要注意DDS 的時序要求， 正確送出邏輯控制字、頻率控制字; DDS是超大規模CMOS 器件， 對時鐘信號的質量要求比較高， 時鐘信號的上升沿和下降沿應無大的尖峰和凹坑， 時鐘信號用地線屏蔽; 給AD9850 的時鐘信號不能低于1 MHz， 低于1 MHz 時， 器件自動進入電源休眠方式， 高于此頻率時， 系統恢復正常; 要設計良好的去耦電路， 去耦電容盡可能靠近器件， 注意良好接地， 將模擬地、數字地分開。

　　4 結束語

　　介紹了DDS 技術的基本原理， 并給出了一種基于DDS 的數字頻率特性測試儀中掃頻信號源的系統構成和實現方法。直接數字頻率合成技術有很多優點， 如: DDS 的輸出穩定度取決于時鐘源的穩定度; DDS 是個開環系統， 無反饋環節， 其頻率合成時間主要決定于輸出端低通濾波器的延遲時間， 適用于需頻率捷變的場合; DDS 可實現MHz級的頻率分辨率; DDS 的信號輸出是一個平穩變化的過程， 其連續的相位是其他頻率合成所不具有的。DDS 的諸多優點很好地滿足了掃頻信號源的要求， 但它也存在一定的缺點， 如輸出頻譜雜散較大， 另外， 輸出受限于器件的工作頻率。本課題在20 Hz ～10 MHz 數字頻率特性測試儀中將AD9850 應用于掃頻信號源， 取得了良好的效果，達到了預期的目標。
