簡介

　　ADI公司的ADXL345三軸加速度計包括一個數字接口和內置模數轉換器(ADC)。ADXL345在所有g(shù)范圍內(±2g、±4g、±8g和±16g)具有3.9 mg/LSB的高分辨率，適合大多數應用。

　　在需要更高分辨率的應用中,可使用過采樣技術來提高ADXL345的分辨率。此應用筆記說明如何利用先進先出(FIFO)緩沖器提高ADXL345的分辨率。

　　過采樣原理

　　對來自加速度計的加速度信號進行數字信號處理的步是模數轉換。對于具有模擬輸出的加速度計，加速度計的信號通過外部ADC被數字化，其分辨率取決于應用的需求和設計者的選擇。相對于模擬輸出加速度計，數字輸出加速度計(如ADXL345)具有一個內部ADC，且其分辨率已由傳感器設計決定。

　　過采樣技術是使用比所需速率高得多的速率對模擬信號進行采樣來提高分辨率的技術。與數字濾波和抽取結合使用，可產生更高的分辨率。甚至對于ADC分辨率已固定的數字輸出加速度計，仍可使用該技術以更高的分辨率對加速度進行測量。過采樣背后的原理是過采樣信號中的總量化噪聲與以原速率采樣的信號相同，但總量化噪聲被分散到了更高的帶寬中。該過采樣信號可以原始帶寬濾波，減少總量化噪聲?？傇肼暯档鸵院螅诒３衷夹旁氡?SNR)的同時，信號可以更小的步進進行分辨。

　　表1所示為過采樣系數，它決定ADXL345的輸出數據速率比應用中所需數據速率高多少。對于2倍或 1 LSB分辨率的提高，過采樣系數必須是4。而4倍或2 LSB分辨率的提高則要求過采樣系數為16。

表1. 過采樣系數與分辨率的提高。

　　ADXL345的實現

　　ADXL345為具有數字接口的三軸加速度計。它包含一個13位ADC和一個具有強大中斷系統的32級FIFO（每軸）輸出緩沖器。當規定數量數據存儲在FIFO中時，它將產生一個中斷信號。通過寫入適當?shù)募拇嫫?，可對ADC的輸出數據速率進行配置。

　　由于FIFO具有可配置輸出數據速率以及靈活的中斷系統，因此ADXL345非常適合于過采樣技術。

　　輸出數據速率設置

　　在對ADXL345使用過采樣技術時，用戶必須首先確定過采樣系數。根據分辨率提高所需的等級選擇過采樣系數：當分辨率需要提高1 LSB時，選擇過采樣系數為4；當分辨率需要提高2 LSB時，選擇過采樣系數為16。接下來，根據所需數據速率選擇傳感器的輸出數據速率。例如，若在應用中所需數據速率為12.5 Hz，分辨率需要提高1 LSB，那么ADXL345的數據速率可配置為50 Hz (12.5 Hz × 4)。輸出數據速率可在BW_RATE寄存器中進行設置。

　　FIFO設置

　　當存儲在FIFO中的數據數量與過采樣系數值相等時，應該設置FIFO在此時產生一個中斷。該類型中斷稱為水印(WM)中斷。FIFO既可以在FIFO模式下使用，也可以在流模式下使用(更多信息，請參見ADXL345數據手冊)。

　　產生WM與FIFO操作所需的數據量可由FIFO_CTL寄存器設置。INT_ENABLE寄存器用于使能WM中斷。INT_MAP寄存器控制是否將WM中斷分配到INT1引腳或INT2引腳。

　　關于此應用筆記中沒有提到的使用FIFO的其它詳細信息，請參考ADXL345數據手冊或AN-1025應用筆記，即《ADI數字加速度計中先進先出(FIFO)緩沖器的使用》。

　　數據格式

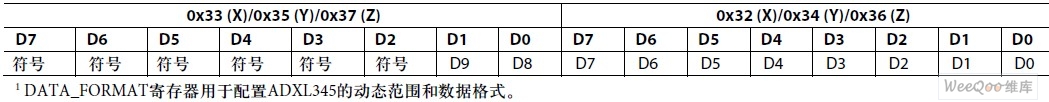

　　通過訪問數據寄存器(每軸兩個字節)可讀取ADXL345的數據。當在±2 g模式下使用右對齊數據時，加速度數據如表2所表示(帶有擴展符號位的10位數據字段用二進制補碼表示)。

表2. ADXL345的數據格式(±2 g, 右對齊）

　　微處理器中的數據處理

　　根據應用中所需的數據速率,配置ADXL345產生WM中斷。

　　處理器基于對應于WM中斷的過采樣系數讀取多種數據。

　　然后，數據必須經過數字濾波，并經過抽取獲得所需分辨率數據。簡單、有效的濾波和抽取方法是求平均值。將所有從ADXL345讀取的數據相加，然后除以2或4，在分辨率上就可以分別得到1 LSB或2 LSB的提高。(當過采樣系數為4時則除以2，當過采樣系數為16時則除以4。)當ADXL345的輸出數據速率為200 Hz且有16組數據存儲在FIFO中并產生水印中斷時，過采樣的時序圖如圖2所示。

　　表3為處理器內部過采樣系數為4時數據處理過程的實例。

表3. 過采樣過程中的數據格式

　　在3.9 mg/LSB分辨率時，Data1為256 LSB。應當對應為1000mg。Data2為257 LSB和約1004 mg，如此類推。當所有四個數據相加且除以2以后，數據變成512 LSB，也就是在1.95mg/LSB分辨率下的1000mg。此表明分辨率有1 LSB的提高。

　　值得注意的是，ADXL345的數據為二進制補碼。當除以負數時，移位的數據可能導致結果與實際數據不一致。

　　噪聲考慮因素

　　過采樣僅能改善ADC的量化誤差?？赏ㄟ^噪聲密度和用于過采樣的數字濾波器的性能計算ADXL345的輸出噪聲。

　　ADXL345的噪聲為白噪聲，它在每個頻率上的功率相同。

　　可通過以下方程計算輸出噪聲：

　　輸出噪聲(g rms) =

　　對于移動平均數的情況(16倍過采樣可提高2 LSB)，輸出數據速率為100Hz，圖1所示為濾波器的增益響應。

圖1 移動平均數濾波器的增益響應

圖2 過采樣技術的時序圖
