引言

　　LTC®3569 是一款適用于手持式設備的緊湊型電源解決方案。其纖巧型 3mm x 3mm QFN 封裝中內置了三個具有可單獨編程輸出電壓的降壓型 (Buck) 穩壓器。一個穩壓器可支持高達 1200mA 的負載電流，而其他兩個穩壓器則可支持至 600mA 的負載電流。可以把兩個穩壓器并聯起來使用以提升負載能力。每個電流模式穩壓器在內部進行補償，具有卓越的負載和電壓調節性能。完整的兩輸出或三輸出解決方案只需數目極少的外部無源元件。

　　三個可單獨編程的降壓型穩壓器

　　LTC3569 的三個輸出電壓可簡單地通過對其各自的使能引腳進行開關切換來獨立編程。每次當某個使能引腳遇到一個下降沿時，則對一個 4 位計數器進行遞減計數。在經過一個 120μs 的超時延遲之后 (從使能引腳上的一個上升沿算起)，計數器的狀態將鎖存至反饋基準電壓 DAC 中。這樣，就能夠在 800mV (全標度) 至 425mV 的范圍內以 25mV 步進對基準電壓實施編程。

　　針對不同的負載來配置并聯功率級

　　LTC3569 的降壓型穩壓器可借助并聯的方式來提供較高的負載能力。通過把兩個 600mA 穩壓器之一的反饋引腳電平上拉至輸入電源電壓，該穩壓器的功率級將被重新配置為一個從屬電源，此時開關操作被同步至其上游主控器。Buck 2 可以是 Buck 1 的一個從屬電源，或 Buck 3 是 Buck 2 的一個從屬電源。當運作于從屬模式時，從屬開關引腳與主控開關引腳相并聯，且輸出電流相加。這將產生三種可能的組合：三個獨立的穩壓器(一個 1.2A 降壓型穩壓器和兩個 0.6A 降壓型穩壓器)、兩個獨立的 1.2A 降壓型穩壓器、或兩個分別為 1.8A 和 0.6A 的獨立降壓型穩壓器。

　　電源良好指示器

　　LTC3569 具有一個 PGOOD (電源良好) 引腳，用于在任何使能穩壓器輸出電壓上升至編程值的 8% 以內時發出指示信號。如果使能輸出電壓中任何一個低于編程值，則 PGOOD 引腳將拉至低電平。若所有穩壓器關斷，則 PGOOD 引腳拉至低電平且 LTC3569 將進入一種低功率停機模式 (該模式的電源電流 <1μA)。

　　節能運作模式

　　LTC3569 提供了兩種操作模式 (利用 MODE 引腳來設定)，用于改善輕負載時的效率。在低負載電流條件下，突發模式 (Burst Mode?) 操作的效率，而脈沖跳躍模式則可產生較低的紋波電流。在啟動時，將自動選擇脈沖跳躍模式，直到軟起動斜坡的末端為止。

　　可編程時鐘頻率

　　開關頻率可固定于 2.25MHz (通過將 RT 引腳電平上拉至輸入電源電壓)，或者也可以利用一個接地定時電阻器將時鐘頻率設置在 1MHz 至 3MHz 之間。如果一個時鐘信號被施加至 MODE 引腳，只要其頻率高于采用 RT 引腳所設置的頻率，則 LTC3569 的時鐘將被注頻鎖相至外部時鐘。采用注頻鎖相時，器件的操作模式將自動設定至脈沖跳躍。

　　兩路輸出、可單獨編程的 1.2A 穩壓器

　　圖 1 示出了一種兩路輸出應用，其中，每個輸出都可隨時重新設置至一個 1.2V 的待機電壓或一個 1.8V 的運行電壓。這兩路輸出均能從一個 2.8V 至 4.2V 的鋰離子電池電壓提供高達 1.2A 的負載電流。在輕負載條件下，選擇執行突發模式操作以實現高效率。圖 2 至圖 5 示出了兩路輸出電壓的獨立編程 (通過對各自的使能引腳進行開關切換，并向每個負載提供 625mA 恒定電流)。

圖 1：LTC3569 被配置為雙通道 1.2A 可編程降壓型穩壓器

圖 2：通過軟起動使兩個降壓型穩壓器進入待機模式。

CH1 = OUT1，CH2 = OUT2， CH3 = EN1 = EN2，CH4 = PGOOD

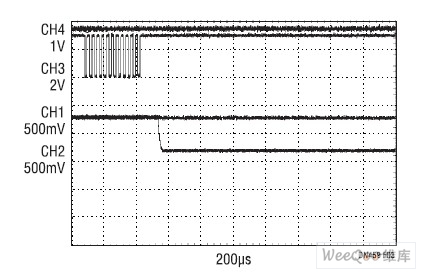

圖 3：通過重新設置使 Buck 2 從運行進入 待機模式 (Buck 1 輸出端上無串?dāng)_)。

CH1 = OUT1，CH2 = OUT2，CH3 = EN2，CH4 = PGOOD

圖 4：Buck 1 處于運行模式，Buck 2 軟起動至 待機模式。

CH1 = OUT1，CH2 = OUT2，CH3 = EN2，CH4 = PGOOD，Buck 1 輸出端上無串?dāng)_

圖 5：Buck 1 從運行進入停機模式，Buck 2 處于 待機模式。

CH1 = OUT1，CH2 = OUT2，CH3 = EN2，CH4 = PGOOD，

請注意：當 PGOOD 連接 至 OUT1 時其電平下降，Buck 2 輸出端上無串?dāng)_

　　結論

　　LTC2569 是一款適合為手持式鋰離子電池應用供電的靈活解決方案。隨時任意地調節或停用個別輸出電壓的能力提供了一種簡單的解決方案，以支持基于微處理器設計中的節能運作模式。
