視頻信號解碼芯片GM7113C可實現視頻信號的解碼功能，質量等級為工業級，廣泛應用于網絡可視終端、視頻監控系統、汽車視頻電子、樓宇可視系統、視頻采集系統，對于現行主流的USB 采集卡方案做了廣泛和深入的驗證。該芯片采用CMOS 工藝，通過I2C 總線與PC 或DSP 相連構成應用系統。內部包含差分模擬處理通道，能夠?qū)VBS、S-Video視頻信號源進行編解碼處理，實現抗混疊濾波、A/D 轉換、自動鉗位、自動增益控制、PAL/NTSC制式自動識別、亮度/對比度/飽和度控制（BCS）等功能，內含低通、帶通等多種濾波器可實現亮度和色度的有效分離。

　　特性

　　●電源電壓：3.3V

　　●工作環境溫度：-40℃～85℃

　　●工作頻率：24.576MHz

　　●輸入端口兼容TTL電平

　　●4個模擬輸入和內部模擬源選擇器，如4×CVBS，2×Y/C，(1×Y/C和2×CVBS)

　　●內含2個差分CMOS模式的模擬處理通道，2路9位CMOS視頻A/D轉換器

　　●對所選擇的通道可編程為靜態增益或自動增益控制

　　●可自動進行50/60Hz場頻檢測以及標準PAL和NTSC之間的自動轉換

　　●帶有邊界掃描電路

　　●帶有I2C總線

　　●片內可進行亮度、對比度、飽和度(BCS)控制

　　●具有實時狀態信息輸出(RTCO)

　　●VPO數據總線數據輸出格式為ITU 656

　　●封裝形式：LQFP44

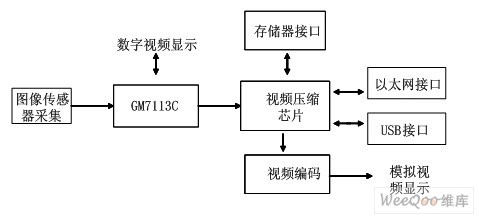

　　應用電路圖

　　主要應用于：網絡可視終端、視頻監控系統、汽車視頻電子、樓宇可視系統、視頻采集系統。下圖是GM7113C的應用電路圖。
