摘要：本文主要介紹了DELPHI 串行通信，以及怎樣使用DELPHI 語言編程實現溫度的實時采集以及處理顯示。

　　0 引言

　　溫度是一個十分重要的物理量,對它的測量與控制有著十分重要的意義，在現代工業生產中溫度也是常見的工藝參數之一，任何物理變化和化學反應過程都與溫度密切相關，隨著時代的不斷發展,現代工農業技術的不斷進步, 人們對生活環境要求的提高，使得對于溫度的測量和控制的要求越來越高, 迫切需要檢測與控制溫度。

　　1 系統總體介紹

　　本系統主要包括三個模塊：下位機硬件設計部分、下位機軟件設計部分和上位機軟件設計部分。本文涉及的主要是上位機軟件程序設計部分，使用語言Delphi 編制上位機監控程序，并通過RS-232 串行通信口與下位機系統實現實時通信。同時為了操作方便，系統還附加了遙控器部分。其中系統的原理框圖如圖1 所示：

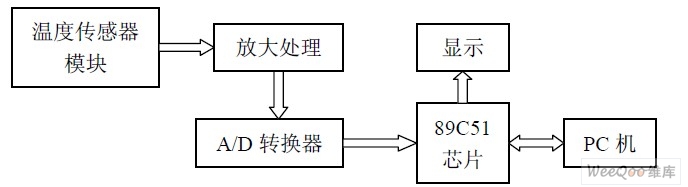

圖1 系統的原理框圖

　　2 主要控件介紹：

　　2.1 TComm 控件：

　　用Delphi 實現串口通訊，常用的幾種方法為：使用控件如TComm，使用API 函數或者在Delphi 中調用其它串口通訊程序。下面詳細介紹TComm 的使用。

　　a）TComm 的主要屬性

　　Name:對象的名稱，對象放置完成后，是個必須要設置的屬性。

　　CommPort:通信端口的選擇。

　　PortOpen:打開或關閉通信端口。

　　BaudRate:傳輸速度的選擇。

　　b）TComm 的主要事件

　　OnReceiveData:當接收到數據時觸發。

　　OnReceiveError:當接收數據錯誤時觸發。

　　OnModemStateChange:當引腳的電壓發生變化時觸發。

　　d）TComm 的主要方法

　　OutputString:輸出文字?jǐn)?shù)據到串行端口。

　　OutputByte:輸出字節數據到串行端口。

　　ReadInputByte:以字節方式讀取緩沖區內的數據。

　　2.2 TChart 組件：

　　TChart 是Delphi 里面一個標準的圖形顯示控件。它可以靜態設計（at design time）也可以動態生成。TChart 的實時繪制對機器性能要求比較高，因此在編程的時候要注意：

　?。?）使用2d 圖形；⑵Chart 盡可能包含少的點。

　　a）TChart 組件的主要事件

　　OnPageChange:當改變頁的時候，此事件發生。

　　OnMouseDown:當鼠標按下時產生。

　　OnAfterDraw 事件：該事件是在繪制所有的Series 時發生的。

　　OnClick 事件：該事件是在用戶單擊Series 點時發生的。

　　OnZoom 事件：該事件是在圖表放大時觸發。

　　b）TChart 組件的主要方法

　　ActiveSeriesLegend 函數：該函數用于返回當前活動的Series，如果所有的Series 都是活動的，需要為該函數確定要返回Series 的序號。

　　AddSeries 過程：該過程用于添加一個Series 對象。

　　3 系統各具體模塊設計

　　3. 1 系統主界面設計

　　用戶登錄到主界面之后，在主界面中，可以實現通過面板或者菜單來設置溫度的上下限，系統實時顯示測試時間，同時在面板上通過狀態燈顯示當前系統的工作狀態。

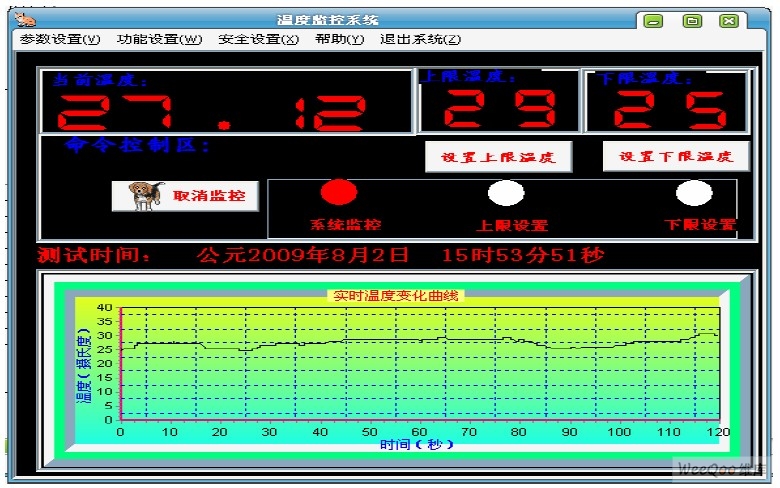

圖2 系統主界面

　　同時在主界面的菜單中，可以進行通信端口的選擇、通信波特率的選擇、修改密碼、幫助以及退出系統。

　　3.2 修改密碼模塊設計

　　為了系統的安全，系統增加了修改密碼模塊。如果要修改密碼，首先要輸入原來的密碼，而后輸入新密碼，重新輸入新密碼并確定，如果輸入的兩次新密碼相同，則修改密碼成功，如果輸入的兩次新密碼不同，則修改密碼失敗，則重新輸入新密碼。

　　3.3 通信模塊的設計

　　本次設計使用RS232 轉RS485 轉換器實現遠程監控的，采用的是半雙工的數據傳輸方式和異步通信方式，串行口工作于模式1。

　　傳輸數據的格式如下：首先上位機發送FF 給下位機，下位機檢測到時，將溫度傳送給上位機。向單片機發送上限溫度命令，格式：FE，XX；向單片機發送下限溫度命令，格式：FD，XX；設置監控，格式：FC；取消監控，格式：FB；向單片機發送點擊上限按鈕，格式：FA；向單片機發送點擊下限按鈕，格式：F9。

　　a）接收數據

　　上位機采用事件驅動方式接收數據。當下位機傳送一幀數據上來輸入緩存時，將觸發TCOMM 組件的OnReceiveData 事件，對數據進行接收。然后對接收的數據進行判斷，分別轉相應的處理程序。下面是數據接收的程序段：

　　begin

　　try

　　count:=form1.Comm1.ReadInputByte(pt);

　　if ((count+1) mod 4<>0) then

　　begin

　　form1.Comm1.DataCount:=0;

　　exit;

　　end;

　　for i:=0 to 3 do

　　begin

　　re[i]:=pt^;

　　inc(pt);

　　end;

　　… //數據處理部分

　　b）發送數據

　　發送數據采用異步I/O 方式，即將要發送的數據用WriteCommData 方法發送到寫線程，然后立即返回。該方法所有的操作均在后臺進行，如果發送成功，返回True, 發送失敗，返回False。下面是發送數據的主要程序段：

　　form1.Comm1.PortOpen:=true;

　　form1.Comm1.OutputByte(send);

　　timedelay(300);

　　3.4 系統初始化模塊設計

　　本系統初始化部分設計程序如下：

　　begin

　　Position:=poscreencenter;

　　form1.Comm1.DataCount:=0;

　　form1.Comm1.RThreshold:=1;

　　form1.Comm1.PortOpen:=true;//串行口初始化

　　form1.sys_ini();//系統參數初始化

　　…

　　3.5 參數設置模塊設計

　　為了系統的操作方便，在菜單中加入了參數的設置，可以選擇串行口，選擇通信的波特率等等。

　　4 結束語

　　系統經過一個多月的觀察測試，該軟件系統運行穩定，使用操作方便，測量高。
