DS3231M是低成本、高I²C實時時鐘(RTC)。該器件包含電池輸入端，斷開主電源時仍可保持計時。集成微機電系統(MEMS)提高了器件的長期度，并減少了生產線的元件數量。DS3231M采用與流行的DS3231 RTC相同的器件封裝。

　　RTC保存秒、分、時、星期、日期、月和年信息。少于31天的月份，將自動調整月末的日期，包括閏年修正。時鐘格式可以是24小時或帶/AM/PM指示的12小時格式。提供兩個可設置的日歷鬧鐘和一個1Hz輸出。地址與數據通過I²C雙向總線串行傳輸。精密的、經過溫度補償?shù)碾妷夯鶞?zhǔn)和比較器電路用來監視VCC狀態，檢測電源故障，提供復位輸出，并在必要時自動切換到備份電源。另外，/RST監測引腳可以作為產生微處理器復位的按鍵輸入，詳細信息請參考完整數據資料中的方框圖。

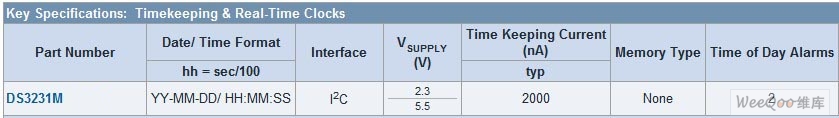

　　參數：

　　關鍵特性：

　　●-40°C至+85°C溫度范圍內，計時保持在±5ppm (±0.432秒/天)

　　●為連續計時提供電池備份

　　●低功耗

　　●器件封裝和功能與DS3231兼容

　　●完整的時鐘日歷功能包括秒、分、時、星期、日期、月和年計時，并提供有效期到2100年的閏年補償

　　●兩個日歷鬧鐘

　　●1Hz和32.768kHz輸出

　　●復位輸出和按鈕去抖輸入

　　●高速(400kHz) I?C串行總線

　　●+2.3V至+5.5V電源電壓

　　●為±3°C的數字溫度傳感器

　　●-40°C至+85°C工作溫度范圍

　　●16引腳SO (300mil)封裝

　　●通過美國保險商實驗室協會(UL)

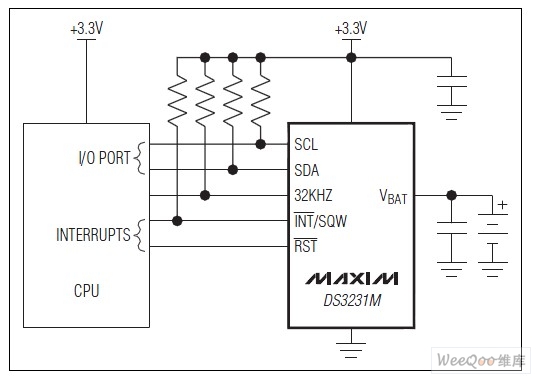

　　典型工作電路：

　　應用：

　　●工業應用

　　●電表
