摘要：介紹了在傳統的溫升試驗中加入光纖溫控器實時監測繞組熱點的試驗過程及結果分析。

　　1 引言

　　溫升試驗是保證變壓器使用壽命和安全運行的重要試驗。溫升試驗的目的是驗證變壓器在額定工作條件下， 主體總損耗所產生的熱量與散熱裝置達到熱平衡的溫度是否符合有關的標準及技術協議的要求，并驗證產品結構的合理性，發現油箱（或外殼）和結構件上的局部過熱的程度。

　　變壓器繞組熱點溫度是變壓器的安全、經濟運行和使用壽命的決定因素, 因為繞組熱點絕緣因過熱而導致的老化可能發展成為整個變壓器的損壞。因此GB1094.2-1996《電力變壓器第2 部分溫升》和IEC354《油浸式電力變壓器負載導則》在以往相關標準的基礎上增加了繞組熱點溫升的計算。但是任何的理論計算都需要試驗的檢驗， 可靠的檢驗是在試驗中實際測量熱點的溫升。

　　浙江電力變壓器有限公司在變壓器溫升試驗中采用光纖溫控器實測熱點溫升。該試驗在國家變壓器質量監督監測中心的指導下進行， 試驗流程和結果完全符合國家相關標準。

　　2 光纖測溫原理

　　確定繞組熱點溫度的方法可分為直接測量法、熱模擬測量法和間接計算法三種。直接測量法是在繞組中埋設傳感器，由光纖傳播信號在高電壓、高磁場條件下實現在線、實時地準確測量繞組的熱點溫度，是未來變壓器溫升試驗熱點測量的方法。

　　以美國Lumasense 公司的ThermAsset2 為例，該變壓器繞組熱點光纖溫控器是通過測量磷光體單獨的固有參數（衰減時間）而確定的，不會因為光纖的物理變化而改變， 所以該系統是一個無需校驗的系統。磷光物質傳感器直接附于光纖探頭末端。該探頭采用經過驗證與油浸高壓電力變壓器長期兼容，且具有優良電氣性能的材料制成。20 世紀80 年代起，該技術就已經運用于電力變壓器（多年來，廣泛被世界各地大變壓器廠商作為工業標準所接受）。在溫升試驗期間僅需安裝光纖探頭（使用工廠現有的工具），由光纖探頭測量的數據即可知道繞組熱點的實際溫度而且操作簡單。該系統具有4～8 個有獨立輸出和顯示的測量通道， 采用的溫度傳感器由一種穩定的耐高溫的熒光材料制成, 直接置于光導纖維一端。其原理是當LED 光源發出的光脈沖通過光纖送到與繞組接觸的溫度傳感器時, 該脈沖激勵傳感器的熒光材料,使其產生波長較長的熒光,根據返回?zé)晒獾乃p時間測出該傳感器的溫度, 然后通過處理,顯示出溫度值和有關系統參數,并同時將溫度信息傳輸?shù)娇刂剖?。該系統可在變壓器處于峰值負載和緊急超銘牌容量運行時提供的繞組溫度, 并可使變壓器根據測出的繞組實際溫度及時調整負載。

　　3 試驗方法與過程

　　GB1094.2-1996 規定， 短路法為油浸式電力變壓器溫升試驗的標準方法。

　　3.1 繞組熱點溫度和位置的預報

　　試驗前根據繞組的相關參數，包括繞制方法、導線類別及參數、繞組尺寸及油道尺寸等，運用專門的計算軟件確定熱點的位置和溫度值。本文中采用變壓器溫度場計算軟件， 該軟件能對餅式繞組和筒式繞組的溫度場進行計算分析。軟件的計算結果已在各種型號的變壓器上得到實際的檢驗， 具有較高的。

　　3.2 光纖溫控器的安裝

　　3.2.1 傳感器的安裝

　?。?）在餅式繞組中的安裝。把光纖測溫探頭插入相鄰線餅間的墊塊中， 探頭在墊塊中的安裝以及絕緣處理如圖1 和圖2 所示。墊塊處理好后把墊塊放入探頭部位即可，如圖3 所示。

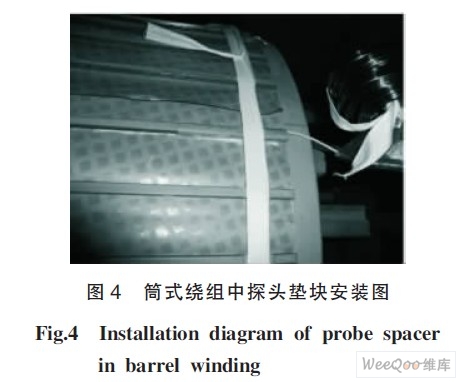

　?。?）在筒式繞組中的安裝。在筒式繞組中由于沒有水平撐條，因此，為了不破壞繞組絕緣結構，將探頭安裝在垂直撐條上。安裝時在垂直撐條上開槽，開槽高度為事先計算好的熱點高度。在撐條對應的位置開槽，探頭應能與繞組接觸，如圖4 所示。

　　3.2.2 引線探頭的安裝（選擇）

　　根據GB1094.3-2003 套管溫升測量屬監測性測量，只需防止過熱即可，試驗中可采用紅外測溫。但為了實現溫度自動報警以及得到套管連續的溫度數據，本次試驗采用光纖測溫。在引線上的光纖探頭安裝如圖5 所示。

　　3.2.3 安裝油箱壁結合板

　　油箱壁有四個錐螺紋用于安裝貫通器。在油箱上開孔后， 可將結合板焊接在油箱壁或用螺絲安裝在油箱壁上。

　　3.2.4 裝貫通器和內外光纖

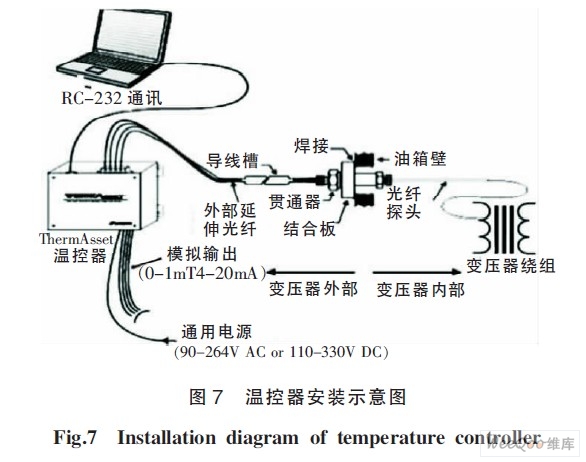

　　貫通器用于內外光纖的光學連接， 內外光纖采用ST 連接器進行插拔式連接。將帶有鎖緊螺帽的內部光纖的SMA 型接頭與貫通器連接好，如圖6 所示。外部光纖一端接到貫通器，另一端接到光纖測溫系統本體，如圖7 所示。

　　3.3 試驗過程

　　短路法溫升試驗按國家標準規定的兩個階段進行。

　　3.3.1 施加總損耗階段

　　溫升穩定條件按GB1094. 2-1996 規定。此處應該注意的是不能以熱點的溫升作為穩定的標準，因為頂層油溫升的穩定滯后于熱點一段時間。當熱點溫升穩定時頂層油溫升可能還沒有達到穩定。

　　3.3.2 施加額定電流階段

　　該階段的繞組電阻的測量按照國家標準要求的方法測出熱電阻即可得出繞組的平均溫度， 加入光纖溫控器以后，該儀器能自動記錄熱點的溫度（間隔時間用戶自定），根據該數據就可以找到斷電時刻的熱點溫度。

　　3.4 溫度的測量

　?。?）環境溫度的測量。環境溫度的測量參照國家標準的試驗規范測量。

　?。?）散熱器進出口溫度的測量。分別在散熱器的進出口設置2～3 個溫度傳感器，記錄其讀數的平均值。每隔一段時間，記錄散熱器油進出口溫度。

　?。?）頂層油溫升的測量。油頂層溫度是用多個插入油箱頂部和插入散熱器的連管內的溫度計進行測量。

　　（4）繞組熱點溫升的測量。用光纖溫控裝置實時自動測量熱點的溫升， 通過電腦終端保存大量的溫度數據。

　?。?）油箱外部的局部溫度測量。在變壓器溫升試驗中需要注意測量油箱壁和套管連接處有無局部過熱，通常采用紅外測溫儀檢測。

　　4 工程實例

　　4.1 試驗結果

　　帶光纖溫控器的溫升試驗結果符合國家標準，得到的數據， 特別是熱點溫度值和位置對于變壓器的安全可靠運行具有指導價值。表1 為某臺主變的試驗結果和計算結果的比較。

　　4.2 結果分析

　　由光纖探頭的安裝方法可知， 探頭的位置都在繞組絕緣的外部， 探頭所測的溫度均為貼近導線的絕緣層的溫度。根據傳熱學的導熱機理，銅線表面和絕緣紙外表面之間有一個溫度梯度。因而測量溫度與熱點的真實有一個差值，測量值需要修正。根據導熱傅立葉定律：

　　根據式（3）經過修正，光纖所測熱點溫度值也示于表1 中。

　　相對誤差：

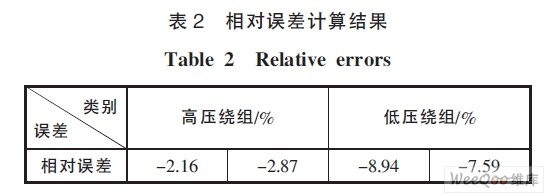

　　將數據代入式（4），試驗結果用修正后的值，相對誤差的計算結果如表2 所示。

　　從表2 可以看出， 高壓繞組的相對誤差很小，這是由于探頭和銅導線之間只隔著導線絕緣層和絕緣墊片。而低壓繞組的相對誤差偏大，這是由于低壓繞組的探頭安裝在撐條中，與熱點不僅隔著絕緣層而且離熱點有一定距離，所以相對誤差偏大。

　　5 結束語

　　（1） 浙江電力變壓器有限公司在50MVA 變壓器上進行的帶光纖溫控器的溫升試驗，試驗過程和結果符合國家相關標準。

　?。?）在溫升試驗時使用光纖探頭測量繞組熱點溫度是可行的，所獲得的經驗對今后變壓器現場運行時采用光纖測溫探頭進

　　行在線監測繞組熱點溫度具有參考價值。

　?。?）平均溫升及熱點溫度的試驗結果和預報結果吻合良好， 驗證了本試驗預報熱點的溫度場計算軟件的可靠性； 同時也間接證明了本次試驗確定的熱點位置的誤差是在合理的允許范圍之內。
