IRll50的推薦工作條件如下：

　　·電源電壓VCC:15 V~20 V(典型值為18 V)；

　　·開關頻率fSW:50 kHz~200 kHz；

　　·頻率設置電阻RSET:165 kΩ～37 kΩ；

　　·結溫TJ:-25℃～+125℃；

　　·工作溫度TA:O℃～70℃。

　　IRll50的主要特點如下：

　　·CCM升壓型PFC，并以單周期控制技術為基礎；

　　·無需外部AC線路電壓檢測電路；

　　·開關頻率(50 kHz~200 kHz)可編程,短關斷時間為150 ns~350 ns，占空比限制在98％；

　　·輸出過電壓/欠電壓保護、軟啟動、逐周峰值電流限制、開環保護、Vcc欠電壓鎖定、鎖存抗擾及靜電放電(ESD)保護；

　　·微功率啟動(<200μA)及微功率“休眠”模式；

　　·快速1.5 A峰值柵極驅動電流,使其輸出功率范圍超過l kW(達4 kW)；

　　·柵極驅動器內部被箝位在13 V電平；

　　·采用8引腳SOIC封裝。

　　IR1150工作原理

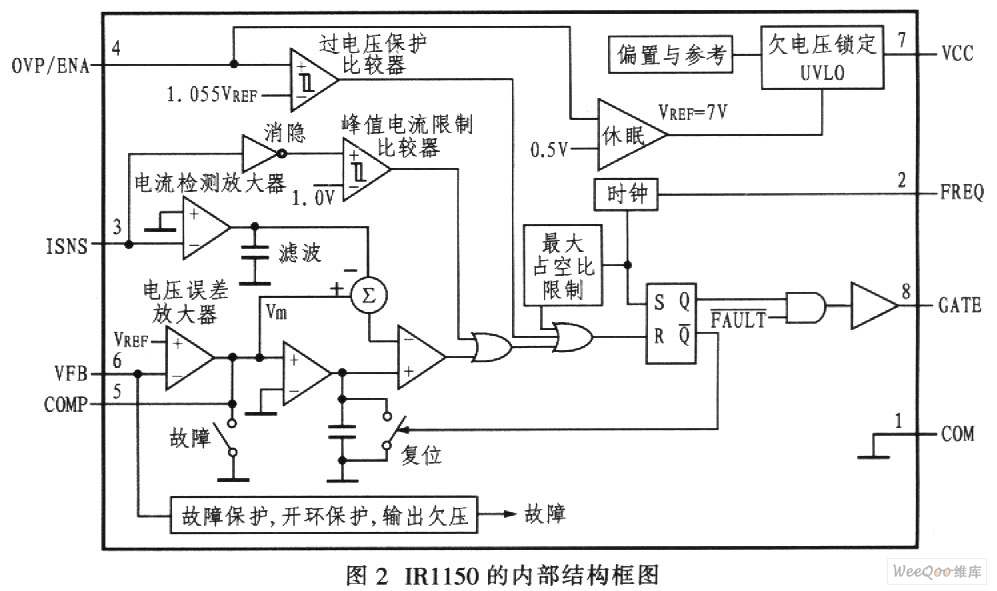

　　圖2所示為IRll50的內部結構框圖。

　　與傳統CCM-PFC控制器比較,IRll50不含輸入電壓檢測、模擬乘法器及定頻三角波振蕩器。IRll50采用單周期控制技術從根本上替代了常規CCM-PFC解決方案。IRll50引入一種帶有復位電路的專用整合器控制單元，使電壓誤差放大器輸出疊加在每個時鐘周期上，產生可變的三角波。這種三角波與誤差電壓波形比較,并從電流檢測信號中扣除,產生PWM柵極驅動信號。

　　IRll50工作利用兩個環路:一個是電流環路，另一個是電壓環路。內部電流環路是快速和可靠的，電流參考的產生不需要輸入電壓檢測。電流環路利用嵌入的輸入電壓信號迫使平均輸入電流隨輸入電壓瞬時變化。外部電壓環路控制PFC升壓變換器的DC輸出電壓。電壓誤差放大器產生的輸出電壓直接控制積分器斜坡信號的斜率和平均輸入電流的幅度。二個控制環路結合的結果，使AC輸入平均電流(即經輸入高頻旁路電容器和EMI濾波器后的低頻電流)與AC輸入電壓成正比，并且呈正弦波形，與輸入電壓保持同相位，從而產生幾乎等于1的功率因數。當變換器在輕載下工作時，在AC線路電壓過零附近的電流波形將出現一定的失真，但所產生的諧波電流仍可在IECl000-3-2標準的D類限值之內。

　　IR1150的工作狀態轉接

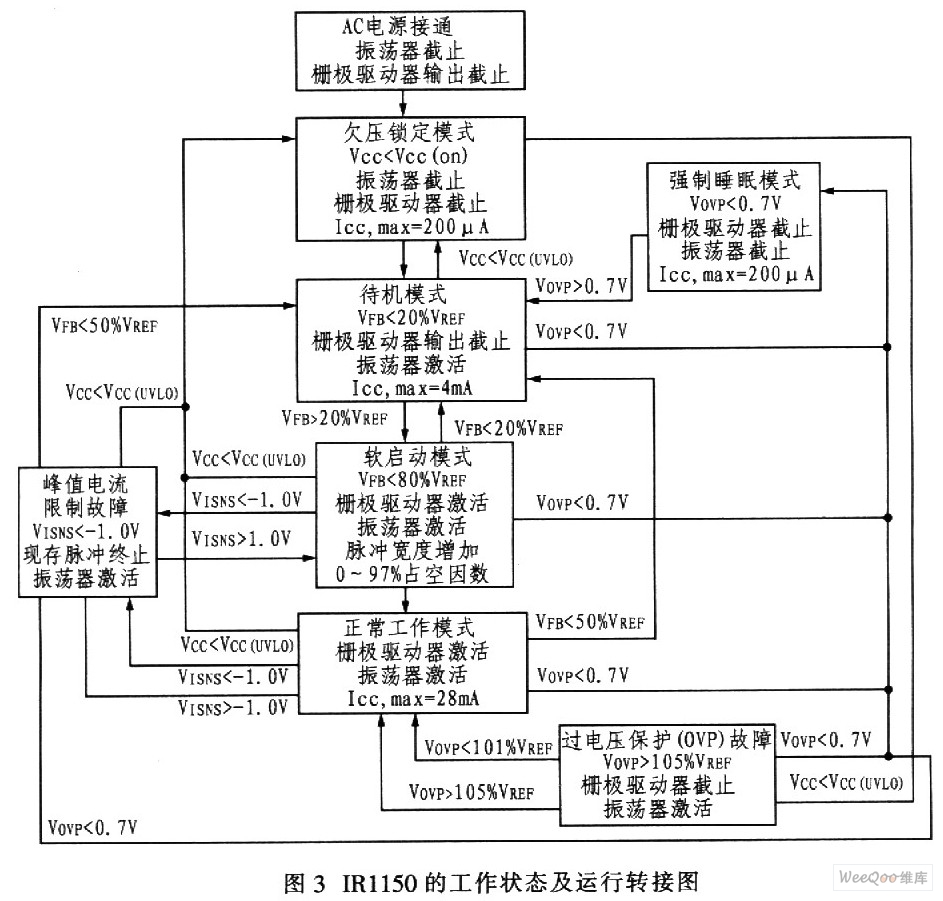

　　IRll50的工作狀態包括欠電壓鎖定(UVL0)模式、待機模式、軟啟動模式、正常操作模式、故障保護模式和睡眠模式等，具體運動轉接圖如圖3所示。
