簡介：

     MAX5974_為寬輸入電壓范圍、有源鉗位、電流模式PWM控制器，為以太網供電(PoE)中的用電設備(PD)提供正激變換。MAX5974A/MAX5974C適用于通用或電信系統的輸入電壓范圍，MAX5974B/MAX5974D則可用于低至10.5V的輸入電壓。

　　器件包含幾個特性，有助于提高電源效率。AUX驅動器可重復利用電感中的電流，而不是將其損耗在鉗位電路上。AUX與主驅動器之間的可編程死區時間可實現零電壓切換(ZVS)。在輕載條件下，器件降低開關頻率(頻率折返)以減小開關損耗。

　　MAX5974A/MAX5974B獨特的電路設計能夠在不需要光耦的前提下獲得穩定的輸出，MAX5974C/MAX5974D則采用傳統的光耦反饋模式。內部誤差放大器帶有1%基準，非常適合非隔離電源設計，能夠節省一路并聯型穩壓器。

　　器件具有獨特的前饋占空比鉗位，能夠使瞬變條件下的鉗位電壓獨立于輸入電壓，允許使用具有較低額定電壓的功率MOSFET?？删幊填l率加抖功能支持低EMI、擴頻工作。

　　MAX5974_提供16引腳TQFN-EP封裝，工作在-40°C至+85°C溫度范圍。

　　關鍵特性

　　·峰值電流模式控制，有源鉗位、正激PWM控制器

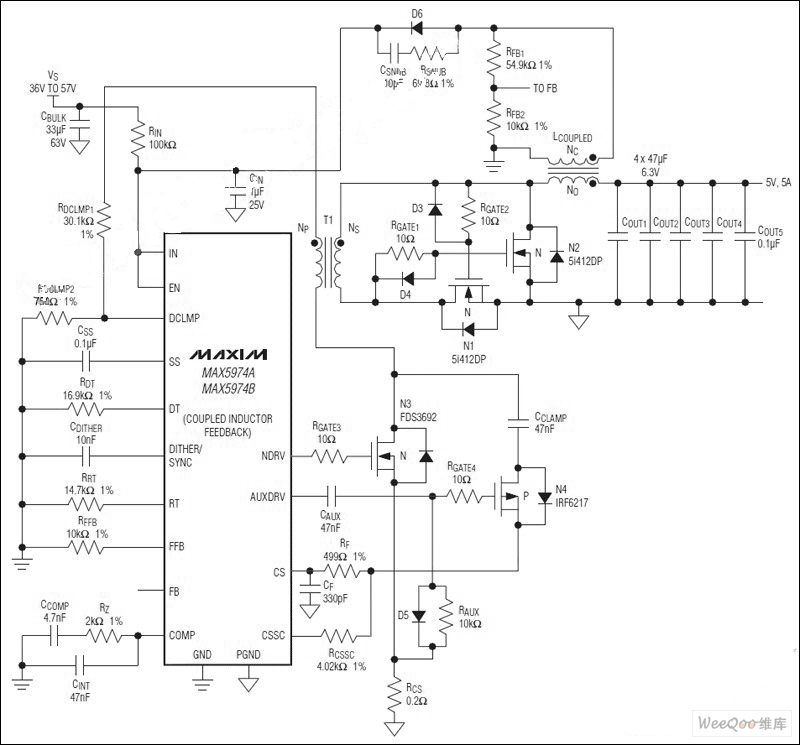

　　·無需光耦即可獲得穩壓輸出(MAX5974A/MAX5974B)

　　·內置1%誤差放大器

　　·100kHz至600kHz可編程、±8%抖動控制開關頻率，可同步至高達1.2MHz

　　·可編程頻率抖動，支持低EMI、擴頻工作

　　·可編程死區時間、PWM軟啟動、電流斜率補償

　　·可編程前饋占空比鉗位，限制為80%

　　·頻率折返支持輕載下的高效工作

　　·內部自舉UVLO帶有較高滯回

　　·100uA (典型值)啟動供電電流

　　·快速、逐周期峰值電流限制，35ns典型傳輸延時

　　·內部115ns電流檢測邊緣屏蔽

　　·“打嗝式”輸出短路保護

　　·反向電流限制避免變壓器由于電流反向而飽和

　　·3mm x 3mm、16引腳TQFN-EP無鉛封裝
