描述：

　　LTC^®2911 是一款具有一個電源故障比較器的低功率、高準確度、三通道電源監視器。復位超時可以利用一個外部電容器來選擇，或設定至一個在內部產生的 200ms。

　　V1 引腳用于監視一個 3.3V 電源。V2 引腳負責監視一個 5V、2.5V、1.8V、1.2V或可調電源。第三個可調輸入具有一個 0.5V 的標稱門限，因而允許利用一個阻性分壓器來配置其門限。所有三個比較器在整個工作溫度范圍內均具有一個 1.5% 的嚴格門限準確度，而一個干擾濾波器則用于確保可靠的復位操作。

　　一個備用的比較器可通過配置以提供低電壓情況的預警。當 PFI 輸入的電壓降至 0.5V 以下時，它將導致 PFO 輸出拉至低電平，因而允許利用一個阻性分壓器來配置電源故障門限。TMR 引腳上提供的一種鎖存功能使得能夠?qū)?RST 輸出進行鎖存以防止系統復位，從而簡化了裕度測試。

　　特點：

　　·超低電壓復位：保證 VCC = 0.5V

　　·可同時監視 3 個輸入：

　　·3.3V、5V、可調 (LTC2911-1)

　　·3.3V、2.5V、可調 (LTC2911-2)

　　·3.3V、1.8V、可調 (LTC2911-3)

　　·3.3V、1.2V、可調 (LTC2911-4)

　　·3.3V、可調、可調 (LTC2911-5)

　　·±1.5% 門限準確度

　　·電源故障監視器

　　·RST 狀態可以保持以用于裕度調節

　　·低電源電流：30μA (典型值)

　　·具輸入干擾免疫力

　　·可調復位超時周期

　　·可選擇的內部超時節省了組件

　　·節省空間的 8 引腳 TSOT-23 封裝和 3mm x 2mm DFN 封裝

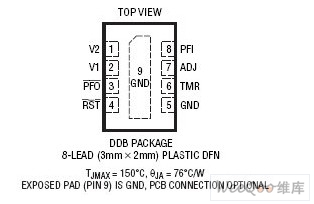

　　封裝：

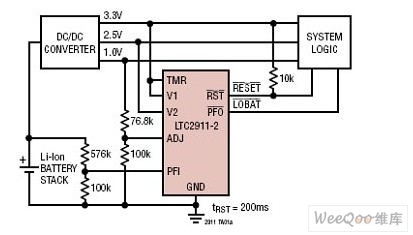

　　典型應用：
