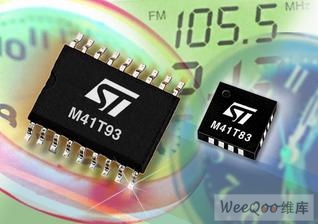

意法半導體（紐約證券交易所：STM)今天宣布推出款出廠前校準串行實時時鐘（RTC）芯片，因為省略了耗時的校準步驟，采用這些產品的客戶能夠簡化組裝測試操作。新產品M41T83和M41T93實時時鐘采用內建晶體的封裝，提前校準大約5ppm，為時鐘和日期設備用戶帶來了新的計時。利用一個性可編程(OTP)寄存器，ST可以在工廠測試期間微調片上32.768 kHz振蕩器的內部負載電容，確保這些產品每月計時度在12秒內。

　　除串行接口外，這兩個新產品共用相同的標準規范。M41T83包括一個400 kHz I2C接口，而M41T93采用10 MHz SPI總線接口，是款運行速度達到10 MHz的實時時鐘芯片。這兩個新產品首次引進一系列先進的計時功能，包括模擬校準、一個可編程的自動重載計數器/計時器和兩個鬧鈴。

　　除工廠編程寄存器外，這兩款產品還增加一個模擬校準寄存器，用戶通過這個寄存器可以覆蓋出廠前校準設置。這個功能有利于調整因為環境溫度引起的誤差或修正板上雜散電容對計時的影響。采用無晶振的QFN16封裝的應用產品也需要這個新增的寄存器。振蕩器調節信號立即出現在測試輸出端，為用戶提供實時的調整反饋信息。

　　自動重載計數器/計時器可與四個用戶可選的源時鐘中的一個配套工作，生成計時信號波形，提供定期的處理器中斷信號。兩個可編程鬧鈴通過兩個獨立的引腳輸出信號，以滿足需要多個提醒時間的應用設備。

　　兩款產品都包含一個板上高電壓參考管，為備用電源自動切換電路定義閾壓。這兩款芯片的備用電源電流低至450nA (典型值)，特別適合以電容作后備電源的應用，以及以電池作為備用電源的產品，此外，由于采用低功耗制造工藝，在1.8V下能就保證計時。內置電池.負責檢查備用電源電壓，當需要更換電池時發出提示信號。

　　其它功能包括12字節的NVRAM和一個振蕩器失效檢測電路。如果振蕩器丟失脈沖信號超過三個，振蕩器失效檢測電路就會設置一個位元來提示備用電源電壓可能太低，從而會影響到計時。在以電容為后備電源的應用中，欠壓期間常會發生這種情況。芯片還集成一個可編程的方波信號發生器和一個看門狗。

　　當電源電壓VCC 斷開時，芯片會自動轉接后備電源，生成一個在電源恢復后存在200ms的復位信號。這個上電復位/低壓檢測功能為設計工程師節省了一個獨立的板上復位IC。切換電路和復位閾壓有三個電壓值(標稱2.93V、2.63V和2.32V) ，訂貨時產品型號中有明確規定。除預校準內建晶振的封裝外，M41T83和M41T93還采用ST的節省空間的低價的4mm x 4mm QFN16封裝，與外部晶振配套使用。

　　對于需要中級的實時時鐘功能又想要低端產品的低廉價格的應用，M41T83的簡版產品M41T82是一個很好的低價解決方案。該產品去掉了看門狗、方波信號發生器和鬧鈴提醒功能，但是保留了400kHz I2C總線接口、模擬用戶校準、電源切換高電壓參考管、電池.、12字節的NVRAM和復位輸出，芯片采用占位很小的8引腳SOIC低價封裝。
