目前手機、多媒體數碼音樂視聽產品、的攝像、攝影電子產品等都在向小型化、高集成度、更高性能方向發展。手持產品的多媒體功能越來越豐富，上述演進歸功于半導體行業的快速發展。從分離的電源芯片，到高集成的PMU，從分離的射頻、基帶、存儲器件，到單芯片SoC。高集成度的半導體器件實現了產品性能的升級以及功能的快速拓展。LDO作為其中的關鍵器件，與其發展息息相關，對于復雜的手持設備，對LDO的要求也是多方面的，涉及噪聲抑制比、靜態電流、散熱、工作溫度范圍等。

　　為滿足市場需求，圣邦微電子陸續推出數款高集成度的多通道電源產品，例如5/7通道的DC/DC SGM2100、SGM2101，4通道的高性能射頻LDO SGM2024 SGM2026等等，滿足了國內手持設備對高集成度、小芯片尺寸的需求，創造了新的市場熱點。

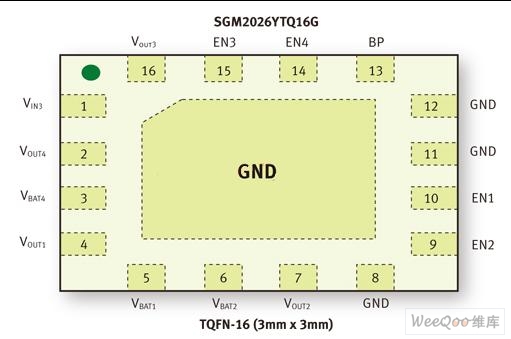

　　其中，SGM2026是圣邦微電子針對系統多電源需求（尤其是對干擾、抑噪、高輸出穩定度有特殊需要）推出的一款4通道200mA額定輸出電路，通道輸出PSRR高達68dB（1kHz）以上的線性穩壓電源，可以滿足數碼相機、GPS、手機、移動數字電視等手持電子產品對高集成度電源管理芯片的需求。芯片管腳功能如圖1所示。

　　圖1 、SGM2026芯片管腳功能分布。

　　SGM2026基本性能參數如下：

　　1 輸出噪聲極低：典型情況30?Vrms(10Hz~100kHz)，可滿足大多數模擬信號處理要求；

　　2 每個通道在200mA負載的情況下，壓差低至220mV，可以極大的延長手持產品系統電源的壽命；

　　3 空載時系統靜態電流低至340?A，可以充分節省系統有限的電量，延長待機時間；

　　4 PSRR參數在1kHz時高達68dB,可以抑制掉絕大多數系統不需要的噪聲；

　　5 過溫保護和限流保護功能，可以保證系統的可靠性和安全性；

　　6 單路關斷功能及系統關斷電流低至10nA, 可以保證關機狀態下的零漏電；

　　7 -40℃～+85℃正常工作溫度范圍，可以滿足絕大多數行業領域應用；

　　8 TQFN（3mmx3mm) 封裝，保證了有效散熱及極小尺寸，與單通道SOT23-5封裝（便攜產品中普及的封裝）尺寸相同。

　　就應用領域來說，手機作為手持電子產品的集大成者，代表了半導體行業的發展特點，幾十克的重量，不到名片大小的尺寸，完成了系統的通話、信息的傳輸、音頻和視頻等多媒體文件的處理、網絡的鏈接、衛星與地面內容的傳輸與解析。而這些復雜的功能，通常由基帶、射頻、存儲等不同的功能單元組成，而不同的功能塊對電源的需求不同，例如時鐘部分，需要極低的噪聲和穩定的輸出，對電源芯片具有較高的需求。同樣，射頻部分的信號發射和接收，都需要穩定、干凈的電源，對瞬態響應特性，也有較高的要求，系統的I/O端口，也需要一個穩定電壓參考，能夠完成信號的吞吐傳輸，而基帶的內核電源，需要高效穩定，保證足夠長的工作時間。

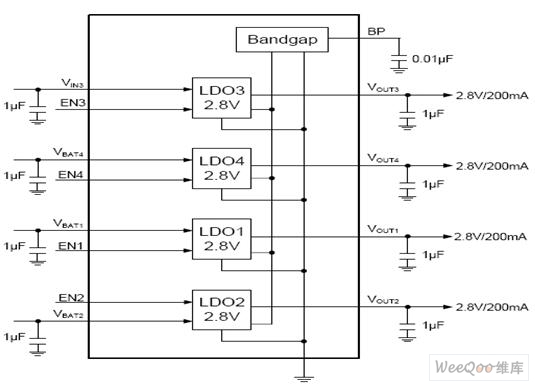

　　圣邦微電子的SGM2026在TD-SCDMA平臺和CDMA手機平臺上得到了廣泛的應用，在多家設計公司的方案中發揮著關鍵作用，無論在性能和體積上，為各種方案的及時有效的實現，提供了較大的便利。可以保證客戶用簡單的方式，來完成一個復雜的PMU來實現的上電、去電時序控制，有效的節省了整個系統成本及性能。應用線路如圖2所示。

　　圖2：SGM2026在TD-SCDMA平臺和CDMA手機平臺上的應用線路圖。

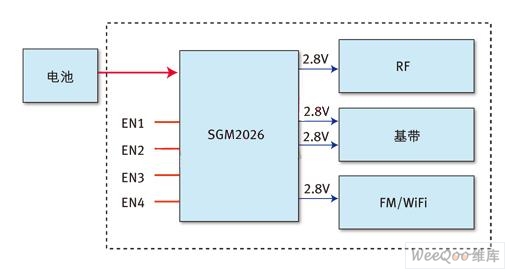

　　圖3描述了SGM2026的功能實現。在市面部分手機平臺中，通過SGM2026,產生4路獨立的2.8V電壓，每一路都可以根據系統上電時序的要求，控制輸出，例如：系統基帶需要的鎖相環電壓 Vpll, 射頻收發用的電壓基準，Vtx / Vrx, 以及給外圍輔助系統例如FM，WiFi等功能模塊用Vi/o... 當系統上電時，需要先對系統進行初始化，然后打開外圍的射頻及其他的輔助單元，之后根據用戶需求，啟動FM或者WiFi等功能模塊。SGM202*組輸出單獨控制的設計方式，可以滿足用戶根據系統要求時序上電。而且SGM2026具有不同通道間的高隔離度，每路輸出電壓的低噪聲（<30?VRMS)，以及對于電源噪聲的高抑制比(>70dB，1kHz)，這些特性恰好可以滿足手機系統基帶和射頻對電源的高度可靠性、穩定性和高噪聲抑制能力需求。此外，高集成度帶來的成本降低，也迎合了經濟不景氣時代的產品需求。

　　手機系統需要的是高度可靠的穩定性和噪聲抑制能力，而方案設計公司在實現產品的過程中，充分考慮了芯片的熱耗散控制、系統噪聲的抑制等因素，通過優化布線實現散熱處理，盡可能近的系統走線，使輸出靠近負載端，以及按照不同單元參數特性（模擬、數字），充分考慮系統電源的共地設計，來降低因?yàn)楦呒啥葞?lái)的未知風險，例如負載容性參數超出規范，不同通道間的干擾造成系統的不穩定等等。而不同通道的單獨控制，配合系統必須的時序控制，客戶設計過程中考慮了可能存在的電源倒灌等風險。利用對地下拉等方式，避免芯片的控制失效。通過選擇具有快關斷特性的產品，實現上電、去電的時序規范控制，采用2~3顆產品即可實現多路系統電源，達到系統設計目標。

　　圖3：基于SGM2026的手機功能實現。
