摘要：本文介紹了如何使用一個零漂移精密儀表放大器，一對rejustor (電動可調無源電阻)和增益設置電阻實現高增益設計的方法。文中以精密儀表放大器MAX4208為例，介紹了應用實例及結果。
概述
　　儀表放大器被廣泛用于各種應用。當儀表放大器連接到微弱差分信號輸出的傳感器時，儀表放大器需要提供高增益，而且要求高增益，并維持非常低的失調電壓。在某些條件下，傳感器輸出的差分信號只有幾個mV，而放大器增益需要高達1,000倍。
　　一些儀表放大器內置增益調節電阻并有幾個固定增益設置可供選擇。但對設計靈活性要求較高，同時被放大的傳感器信號必須與模/數轉換器的滿量程相匹配時，設計人員更喜歡使用那些通過調節外部分壓電阻來設置增益的儀表放大器。這種情況下，需要注意：即使是的儀表放大器也會因?yàn)橥獠吭鲆嬖O(shè)置電阻的誤差而影響放大器的性能。
　　本文介紹如何使用一個零漂移精密儀表放大器、一對rejustor和增益設置電阻實現高的應用設計。
增益可調儀表放大器

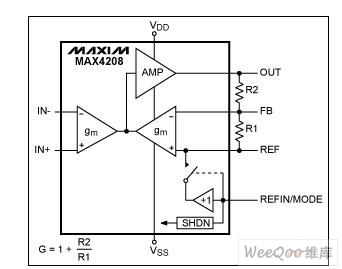

　　MAX4208是一款超低失調/漂移的精密儀表放大器。該器件采用所謂的間接電流反饋創新架構，配置成一對跨導放大器(圖1)和高增益模塊，由兩個外置電阻提供負反饋。放大器的輸出與差分輸入的關系由如下式確定：
　　其中，V_IN = V_IN+ - V_IN-
　　這兩個跨導放大器從它們的差分輸入電壓生成輸出電流，并抑制共模輸入信號。負反饋確保兩個差分輸入相等。

　　在整個溫度范圍內能夠保持極高電阻是外部電阻的選擇，但只能找到某些阻值的這一等級的電阻。因此，這樣的兩個電阻組合在一起，其阻值不一定恰好達到所要求的設定增益。此外，即使電阻可以實現準確的設定增益，其它電路的非線性或不匹配也可能引起實際增益與理論值的偏差。由此可見，實現高增益切實可行的方案是使用可調電阻。
　　MAX4208的超低增益誤差(+25°C時，典型值為±0.05%，值為±0.25%)會因?yàn)橥獠侩娮枵`差的影響而變差。因此，為了充分利用儀表放大器的，應選擇為0.25%或更高的外置電阻。然而，0.25%的電阻價格可能高于放大器本身的價格。
　　上述非可調電阻的問題(阻值不連續、電阻誤差較大)可以通過選擇rejustor (電動“調節”電阻)解決。
Rejustor
　　Microbridge®推出的Rejustor™元件是一款與VLSI和MEMS兼容的電動調節無源微電阻。它的非易失性意味著它不需要供電就能夠保存其設定值?？梢赃M(jìn)行雙向、多次高調節(例如：0.1%至0.002%，取決于很多因素)。只需通過使用電信號加熱的方式，就可以調節多晶硅電阻的晶體結構，因而改變其電阻值。一旦調節完成，晶體結構會保持穩定，直到再次被加熱使其阻值發生變化。rejustor還可與其它rejustor進行溫度系數匹配。此外，通過使用電信號，rejustor也能用來補償其它模擬電路器件的失調和溫度系數的變化。所有調節都可在封裝前或封裝后，在低電壓、低電流條件下完成。
　　Microbridge有一項稱為eTC Rejustor的改進技術。它是一套針對封裝后的溫度條件，實現無源、全模擬、電動調節溫度系數的解決方案。使用eTC Rejustor，每個電阻的阻值和電阻溫度系數(TCR)都能分別調整到目標值。大大提高了解決與溫度相關的各種問題的靈活性。例如，對放大器失調和溫度系數(TC)失調，可對其進行連續調節。該調節可以在電路板完成組裝之后進行。因此，工程師可以一直等到設計中所有其它的參數變化和溫度敏感程度都彰顯之后，再進行的測試，一并補償各項累積變化和誤差。
　　Rejustor值可以至少在出廠設定值的30%范圍內進行調節。
測試數據
　　以下是兩個高增益儀表放大器MAX4028的試驗，一個試驗只使用rejustor，另一個試驗rejustor和電阻一同使用，可以得到明顯改善的高增益測試結果。
利用外置rejustor提供360倍的增益
　　在個測試電路中(圖2)，MAX4208由±2.5V雙電源供電，REF引腳接GND。增益設置電阻R1由兩個并聯的1kΩ rejustor組成(RJ1 = 1kΩ||1kΩ = 500Ω)。增益設置電阻R2由兩個串聯的90kΩ rejustor組成(RJ2 = 90kΩ + 90kΩ = 180kΩ)。此設計能提供大約361V/V的增益。由于生產誤差，實際測量的增益為350V/V。試驗中使用的rejustor是標準的低溫度系數電阻(TCR)、雙rejustor封裝形式：MBD903A (90kΩ × 2)和MBD102A (1kΩ × 2)，均為SO封裝(也提供QFN封裝)。
　　實驗裝置如下所示：
　　可容納兩個rejustor的ZIF插槽，易于更換rejustor
　　MBK-408 trim-kit
　　National Instruments的cDAQ和NI-9205 ADC
　　Agilent的34420A 7&1/2數字納伏表
　　輸入基準電壓源，VINP = 4.118mV
　　筆記本電腦

　　為了說明調節的過程，電路增益通過以下步驟設置到360V/V：
　　１.將MAX4208輸入短路，測量輸入失調電壓。使用Agilent公司的34420A伏特表測量輸出，同時用NI-9205顯示測量結果。圖3顯示了輸出失調電壓，證明輸入失調電壓非常小，以µV為單位計量，可以忽略(VOS = VOUT/增益)。因此，可以忽略輸入失調電壓對隨后測量的影響。

　　２.將±4.118mV (Agilent 34420A實測值)的基準電壓連接到MAX4208輸入端。增益設置為360V/V，期望輸出電壓為±1482.48mV：
　　３.兩個rejustor均調節到目標值(7%預置)，再次測量輸出電壓。
　　圖4和圖5顯示所得到的增益誤差優于0.1% (1.5mV輸出電壓失調對應百分比約為0.1%)。

　　測試結果表明，在可調高增益應用中，并且使用標準rejustor替代價格昂貴且較低(要達到相同的性能指標，需要0.1%或更高的電阻)的電阻后，外圍電路不會影響儀表放大器MAX4208的。
利用外置rejustor和電阻提供1000倍的增益
　　第二個測試?yán)脙x表放大器MAX4208提供1,000V/V增益，它與個測試的配置和測試設備類似，不同的是：
　　基準輸入電壓源，VINP = 1.826mV。
　　增益設置電阻R2由固定75kΩ電阻(0.1%)和標準的低TCR、10kΩ rejustor MBD103串聯而成。
　　增益設置電阻R1由一個固定91kΩ電阻(0.1%)和標準的TCR、1kΩ rejustor MBD102并聯而成。
　　電路如圖6所示。

　　通過以下三個步驟，將電路增益設置到1,000V/V：
　　１.為了測量增益為1000V/V時，輸入失調和共模抑制比(共模電壓VCM = 1.25V)的影響，將MAX4208輸入短路。從圖7可以看出，輸出電壓VOUT非常小。因此，輸入失調電壓和共模抑制比的影響可以忽略不計。

　?。?將±1.826mV (Agilent 34420A測量值)基準電壓連接到MAX4208的輸入端。若設定增益為1,000V/V，則理論輸出電壓為±1826mV。
　?。?兩個rejustor都調節到所要求的目標值，再次測量輸出電壓。

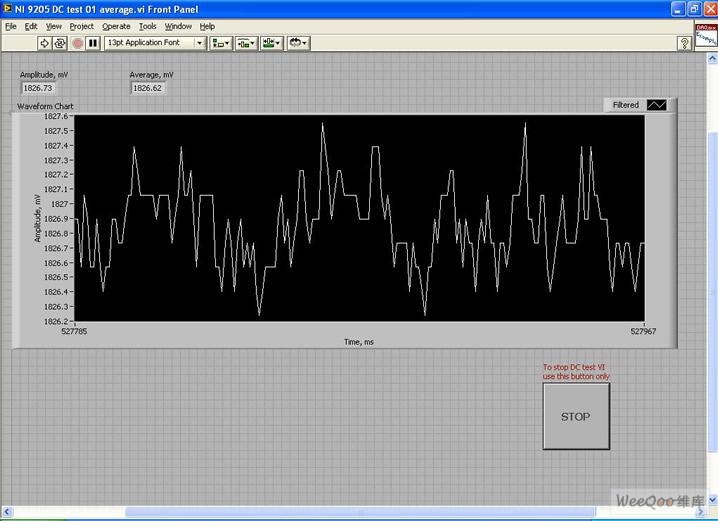

　　圖8和圖9截屏顯示增益誤差小于0.1% (2mV輸出失調電壓對應的百分比約為0.1%)。

　　上述兩個測試采用標準的rejustor和電阻，測試數據證明：使用rejustor時，外圍元件不會降低儀表放大器MAX4208的。由于使用了固定電阻，rejustor的調節范圍只能在額定30%的范圍內調節。然而，電阻與rejustor一同使用，可以在整個溫度范圍內提高放大器的性能和器件的長期穩定性。這是因?yàn)殡娮柙?例如：±20ppm/k)降低了rejustor相對較高的TCR (例如：±100ppm/k)。

結論

　　在一些應用中，儀表放大器需要放大非常小的信號，因?yàn)楦?超低失調和增益誤差)和高增益至關重要。增益大小通常由外部阻性元器件確定，此類設計中利用rejustor可以獲得很好效果。Rejustor本身的靈活性可以確保非常的增益值。同時，要達到相同，使用rejustor比使用高電阻的成本更低。，rejustor即可以單獨用于大范圍調節增益的場合，也可以配合固定電阻使用，后者在溫度和穩定性方面都可以達到效果。
