電容是存儲電荷或電能，并按預先確定的速度和時間放電的器件。如果一個理想的電容以理想的電壓源％進行充電，如圖1（a）所示，則電容將依據Dirac電流脈沖函數立即存儲電荷，如圖1（b）所示。存儲的｀總電荷數量按下式計算。

　　實際的電容具有等效串聯阻抗（ESR）和等效串聯電感（ESL），兩者都不會影響到電容存儲電能的能力。然而，它們對開關電容電壓變換器的整體轉換效率有很大的影響。實際電容充電的等效電路如圖1（c）所示，其中Rs．是開關的電阻。ESL為實際的電容等效串聯電感，則在電容的充電電流路徑上具有串聯電感，通過適當?shù)钠骷季衷O(shè)計可以減小這個串聯電感。

　　圖1 電荷泵工作的基本原理圖

　　如圖2（a）所示的電路一旦被加電，由于電容的寄生效應限制了峰值充電電流，并增加了電荷轉移時間，因此電容的電荷累積不能立即完成，這意味著電容兩端的初始電壓變化為零。電荷泵就是利用了這種電容特性來工作的。

　　圖2 電荷泵電路及其工作波形

　　電壓變換在兩個階段內得以實現。在個階段期間，開關S1和S2關閉，而開關S3和S4打開，電容充電到其值等于輸入電壓。

　　在第二個階段，開關S3和s4關閉，而S1和S2打開。因?yàn)殡娙輧啥说碾妷航挡荒芰⒓锤淖?，輸出電壓則跳變到輸入電壓值的兩倍，即

　　使用這種方法可以實現電壓的倍壓，通常開關信號的占空比為50％時，能產生的電荷轉移效率。

　　圖2（b）中顯示了圖電路實現電壓倍壓的穩態電流和電壓波形。如圖所示電路在階段時，充電電流會流入到C1中。該充電電流的初始值決定于電容C1兩端的初始電壓、C1的ESR及開關的電阻。在C，充電后，充電電流呈指數級地降低。充電時間常數是開關周期的幾倍，更小的充電時間常數將導致峰值電流的增加。在這個時間內，輸出電容CHOLD線性放電以提供負載電流。

　　在第二階段，C1＋連接到輸出端，放電電流（電流大小與前面的充電電流相同）通過C1流到負載。在這個階段，輸出電容電流的變化大約為2IOUT。盡管這個電流變化應該能產生的輸出電壓變化為2IOUT×ESRCHOLD，但使用低ESR的陶瓷電容使得這種變化可以忽略不計。此時，CHOLD線性地充電。當C1連接到輸入和地之間時，CHOLD線性地放電?？偟妮敵黾y波峰-峰電壓值為

　　在更高的開關頻率時可以采用更小的輸出電容來獲得相同的紋波，電荷泵的寄生效應會導致輸出電壓隨著負載電流的增加而下降。事實上，總是存在2IOUT的電流流過C1和兩個開關導通電阻（RSW），導致產生的功耗為

　　除了這些純粹的電阻損耗，電流IOUT流過開關電容C1的等效電阻時產生的功耗為

　　流過CHOLD的電流等于IOUT，其產生的功耗為

　　所有這些損耗可以用下面的等效輸出電阻進行匯總。

　　這樣一來，電荷泵的輸出電壓為

　　電荷泵的開關工作示意圖如圖3所示。同樣的，電壓轉換在兩個階段內得以實現。在個階段，開關S1～S3關閉，而開關S4～S8打開。因此，C1和C2并聯，假設C1＝C2則充電到一半的輸入電壓為

　　圖3 電荷泵的開關工作示意圖

　　輸出電容CHOLD提供負載電流，隨著輸出電容的放電，輸出電壓降低到期望的輸出電壓以下。在第二階段，C1和C2并聯，并連接在UIN和UOUT之間。開關S4～S7關閉，而S1～S3和S8打開。因?yàn)殡娙輧啥说碾妷航挡⒉荒芡蛔?，故輸出電壓跳變到輸入電壓值?.5倍；若關閉S8并保持S1～S7打開，則電路工作在1倍壓線性模式下。
　?。?）2倍壓結構

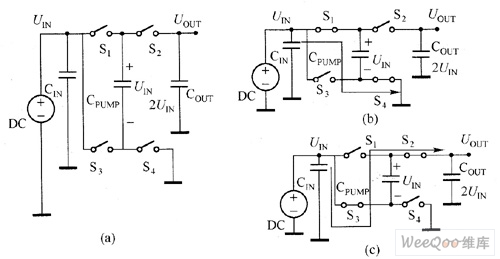

　　2倍壓結構，顧名思義也就是在輸出端的UOUT電壓為兩倍的輸入端電壓UIN，其所需要的器件為開關S1～S4與電容CIN、COUT、CPUMP，如圖4所示。而該電路的動作過程可分為充電階段與轉移階段（Transfer Phase）。

　　圖4電荷泵的2倍壓結構
　　充電階段：S1和S4閉合，S2和S3打開，此時輸入電壓（UIN）對CPUMP充電，CPUMP兩端的電壓為UIN。
　　轉移階段：S1和S4打開，S2和S3閉合，此時輸入電壓（UIN）與CPUMP串聯對COUT充電，如此在COUT端的輸出電壓即為兩倍的輸入電壓。

　?。?）1.5倍壓結構
　　1.5倍壓結構也就是在輸出端產生1.5倍的UIN電壓，其所需要的器件為開關S1～S2與電容CIN，COT，CPUMP1，CPUMP2，如圖5所示，而電路動作過程同樣可分為充電階段與轉移階段。

　　圖5 電荷泵的1.5倍壓結構

　　充電階段：S1、S4和S7閉合，S2、S3、S5和S6打開，此時輸入電壓（UIN）對CPUMP1和CPUMP2充電，如此在電容兩端的電壓均分別為I／2UIN。
　　轉移階段：S1、S4和S7打開，S2、S3、S5和S6閉合，此時CPUMP1與CPUMP2，為并聯再與輸入電壓（UIN）串聯，然后對C。UT充電，如此在C。I T端的輸出電壓即為1．5倍壓的輸入電壓。

　　使用7個切換開關可以實現輸出電壓為輸入電壓的1.5倍壓。實現輸出電壓為1．5倍輸入電壓的電荷泵電路，當其開關信號的占空比通常為50％時，可產生的電荷轉移效率。

　　（3）負壓結構
　　負壓結構也就是在輸出端的電壓COUT為負的UIN，其所需器件為開關S1～S4與電容CIN、COUT、CPUMP1，而電路動作過程同樣可分為充電階段與轉移階段。
　　充電階段：S1和S2閉合，S3和S4打開，此時輸入電壓（UIN）對CPUMP充電，如此在電容CPUMP兩端的電壓為（UIN)。
　　轉移階段：S1和S2打開，S3和S4閉合，此時CPUMP對COUT充電，在COUT端的輸出電壓即為負的輸入電壓，而輸入端對輸出端而言即可獲得兩倍的電壓差。使用這種方法可以實現輸出電壓為負的輸入電壓，開關信號的占空比通常為50％。
