高頻開關穩壓電源采用功率半導體器件作為開關器件，并通過開關器件的周期性間斷工作來控制其占空比，從而調整輸出電壓。高頻開關穩壓電源的基本構成如圖1所示，圖中的DC／DC變換器是高頻開關穩壓電源的部分（其作用是進行功率轉換），此外還有啟動、過流與過壓保護、噪聲濾波等電路。輸出采樣電路（R2、R2）主要用來檢測輸出電壓的變化，并將其與基準電壓Ur進行比較，比較后獲得的誤差電壓經過放大及脈寬調制（PWM）電路處理后，輸出至驅動電路（其作用是控制功率器件的占空比），從而達到調整輸出電壓大小的目的。圖2是一種高頻開關穩壓電源的原理電路。

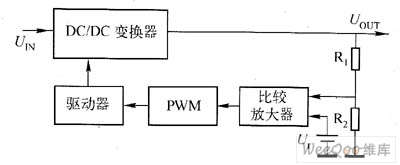

　　圖1 高頻開關穩壓電源的基本構成

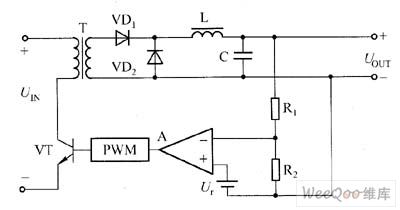

　　圖2 高頻開關穩壓電源的原理電路
　　高頻開關穩壓電源部分的DC／DC變換器有多種電路形式，常用的有工作波形為方波的PWM變換器及工作波形為準正弦波的諧振型變換器。
