摘要：本篇應用筆記給出了將MAX2640低噪聲放大器(LNA)調諧于433MHz的RF匹配電路。輸入回波損耗、增益和輸出回波損耗的結果被繪制成曲線圖。增益為16.75dB，輸入回波損耗為-7.6dB，輸出回波損耗為-19.8dB。　

　　快速瀏覽MAX2640數據資料

　　應用技術支持

　　MAX2640是為蜂窩、PCS、GPS、2.4GHz ISM和歐洲ISM頻段應用設計的低成本超低噪聲放大器(LNA)。采用+2.7V至+5.5V單電源供電。本器件具有低噪聲系數、高增益、高輸入IP3和從400MHz到2500MHz的工作頻率范圍，消耗電流僅3.5mA。

　　歐洲ISM頻段(433.04MHz至434.79MHz)是非特定短距離設備(SRD)的工作頻段。由于工作在這一頻段的設備不需要申請許可證，新穎的低成本設計的潛在數量是巨大的。在這些設計中，使用合適的已調諧超低噪聲放大器將顯著提高系統的整體性能。

　　在特定的工作頻率范圍內使用適當?shù)钠ヅ湓纳品糯笃鞯男阅堋Ｕ_的輸入輸出匹配元件確保了信號和能量從“源”到“負載”的有效傳輸。MAX2640的散射參數(S參數)能幫助確定在歐洲ISM頻段(fCENTER = 433.92MHz)應用中元件的取值。S參數數據可以從Maxim的網站上。

　　有了S參數后，可以用MAX2640*估板(EV kit)很快地建立電路原型并進行測試。圖1和表1給出了為在歐洲ISM頻段工作而修改過的EV kit原理圖和元件清單。注意，只需要一個輸出匹配元件和一個輸入匹配元件(C1是DC隔離電容)。

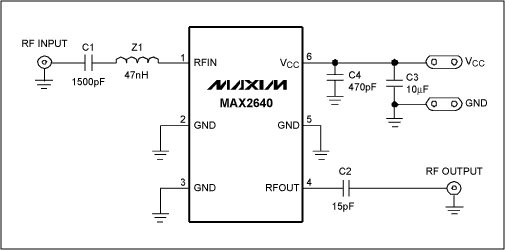

　　圖1. 工作在歐洲ISM頻段的MAX2640*估板原理圖

　　表1. 工作在歐洲ISM頻段的MAX2640*估板元件清單

　　fIN = 433.92MHz時，MAX2640具有16.75dB的增益，-7.6dB的輸入回波損耗和-19.8dB的輸出回波損耗(見圖2)。噪聲系數可低至1.17dB。

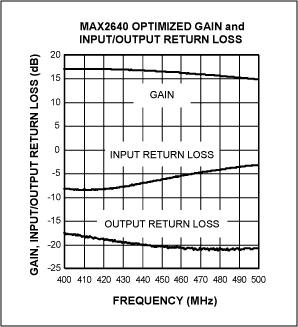

　　圖2. 測得的在歐洲ISM頻段的增益、輸入回波損耗和輸出回波損耗

　　用MAX2640的S參數對上述參數進行仿真得到相似的結果(圖3)。

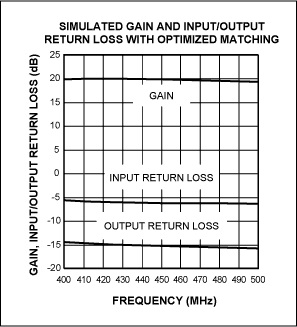

　　圖3. 仿真得到的在歐洲ISM頻段的增益、輸入輸出回波損耗和噪聲系數損耗
