HL／HLN系列集成穩壓器的應用
出處：蘭天白云 發布于：2009-03-04 10:04:05
降壓型HL系列和極性反轉型HLN系列集成穩壓器是內有扼流圈他激斬波式集成穩壓器。這種穩壓器的主要特點是內有扼流圈和散熱器，主要功能有過電流保護、遙控通／斷及電壓可調等。這種穩壓器僅外接輸兒／輸出電解電容就可構成應用電路，使用方便。
HL／HLN系列集成穩壓器的內部等效電路和引腳配置如圖所示，引腳功能如表1和表2所示，主要特性參數如表3所示。

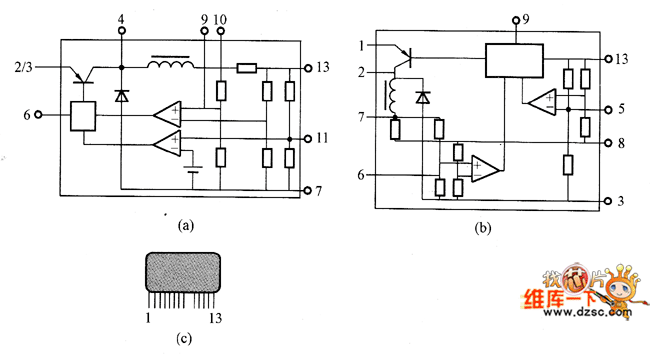

圖 HL／HLN系列集成穩壓器內部等效電路和引腳配置
(a)HLD050R6M (b) HLND050R5M， HLND12R35M；(c)引腳配置

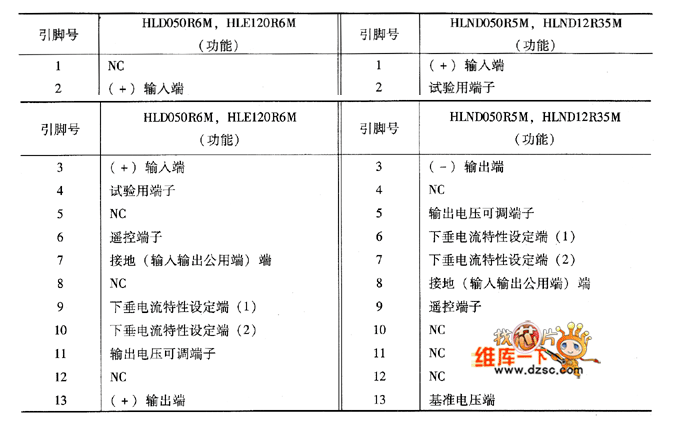

表1 HL／HLN系列集成穩壓器引腳功能（一）

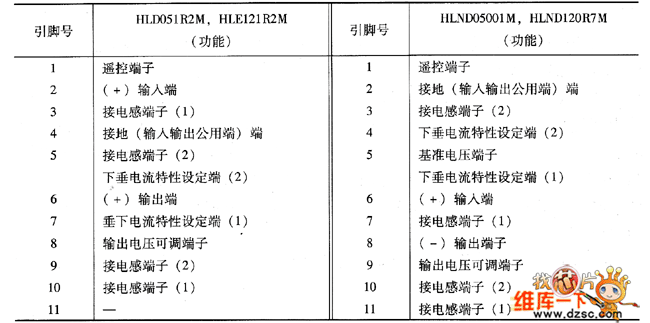

表2 HL／HLN系列集成穩壓器引腳功能（二）

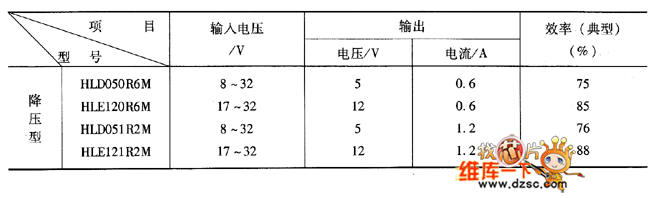

表3 HL／HLN系列集成穩壓器主要特性參數
