凌力爾特公司 (Linear Technology Corporation) 推出一款采用纖巧表面貼裝型封裝和內含電感器的完整雙通道 DC/DC uModule? 穩壓器系統 LTM4*。該系統能夠調節兩個輸出電壓在 0.8V至5V 范圍 (各在高達 4A 的電流條件下) ，或通過對兩個輸出進行均流以在高達 8A 調節一個輸出電壓。由于能夠從兩個不同的電源軌 (電壓范圍從 2.375V 至 5.5V，值為 6V) 或從一個輸入電源 (通過把輸入引腳連接在一起) 來運作，因而增強了 LTM4* 的通用性。這款完整的 DC/DC 系統解決方案內置了一個雙通道負載點穩壓器所需的全部元件：電感器、電容器、DC/DC 控制器、補償電路和電源開關。所有這些元件都被灌封和保護在一個塑料表面貼裝型 LGA (焊盤網格陣列) 封裝之內。該封裝的占板面積為15mm x 15mm，而高度僅為 2.8mm，因而提供了一個外形扁平的負載點穩壓器，可在密集排列的電路板上容許順暢氣流進行冷卻，從而提供了一款用于給 FPGA 和 ASIC 內核以及 I/O 供電的簡單解決方案。

　　LTM4* 保證具有僅為有 ±1.5% 的總 DC 輸出誤差，其中包括來自基準電壓以及電壓和負載調節的誤差。作為具高開關頻率的電流模式器件，LTM4* 對電壓和負載變化有非常快的瞬態響應，同時可用各種輸出電容器以卓越的穩定性工作。效率標稱值為 91%，并視電壓和電流情況的不同，效率可高達 94%。該器件支持輸出電壓跟蹤和安全功能，包括過壓和過流保護以及熱停機。

　　LTM4* 具 -40℃至 125℃的內部工作溫度范圍。該器件是 RoHS 兼容的，在電路板組裝時，可用無鉛和有鉛焊料焊接。以 1,000 片為單位批量購買，每片 LTM4* 的價格為 15.50 美元。

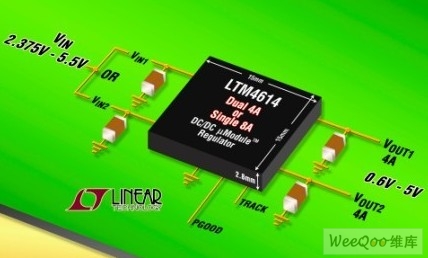

　　照片說明：雙路 4A 或單路 8A DC/DC uModule 穩壓器

　　性能概要：LTM4*

　　· 采用 15mm x 15mm x 2.8mm LGA 封裝的完整雙路 DC/DC 系統

　　· 2.375V 至 5.5V 輸入工作，非常適用于 2.5V、3.3V 和 5V 工作

　　· 雙路 4A 或單路 8A 輸出，可以根據功率需求擴展

　　· 輸出電壓跟蹤

　　· 具快速短路保護的電流模式工作
