摘要：根據三態開關功放理論,利用SG3524,IR2110等集成芯片設計了磁軸承三態PWM開關功率放大器。理論分析和試驗表明,該功率放大器具有電流紋波小、電磁干擾小、效率高等優點。

　　1 引言

　　磁軸承是利用電磁鐵產生可控電磁力將轉子進行無接觸懸浮的一種新型軸承，它具有無 摩擦、壽命長、無需潤滑和維護簡單等優點，已經廣泛應用在真空及超凈室技術、透平機械、 高速機床、儲能飛輪及航天器中姿態控制陀螺等領域。在磁軸承系統中，功率放大器（簡稱 功放）的作用是向電磁線圈提供電流以產生所需要的電磁力。對于較大功率的功放（0.6kVA 以上），一般都要采用開關型功率放大器。功率放大器應該具有足夠的帶寬，以保證磁軸承 控制系統具有良好的動態特性，并能滿足抑制高頻擾動的需要；同時功率放大器的輸出電流 失真要小，也就是電流紋波要小。

　　傳統開關型功率放大器大多為兩態開關功放，即負載線圈要么處于充電狀態，要么處于 放電狀態，會在磁軸承中產生較大的鐵耗和銅耗，且由于電流沖擊的存在使得電磁干擾嚴重。 三態開關功放由于工作在充電、放電和續流狀態，所以可解決兩態功放的問題。文獻[1~2]介 紹了磁軸承三態開關功放，實驗證明三態開關功放可以有效地抑制電流紋波。文獻[3]介紹了 基于CPLD 的磁軸承開關功放設計。磁軸承在工作過程中并不需要使線圈中的電流雙向流動，因此本文主要研究橋路拓撲結構為半橋的三態脈寬調制開關功放設計。

　　2 功放原理分析及設計

　　在電流設定值固定時，兩電平開關功放的電流紋波大小約為udc / 2Lfk（其中，udc為功 放直流電源電壓，L 為線圈電感， fk為開關頻率），與直流電源電壓成正比，與開關頻率和 線圈電感成反比，所以要減小兩電平開關功放的電流紋波，可以通過降低電源電壓或提高開 關頻率的方法實現。但是電源電壓與磁軸承電磁力的響應速度成正比，所以電源電壓不能過 低。而提高開關頻率，會使開關損耗增加，開關功放效率降低[4]。

　　三態脈寬調制開關功放可以解決這個問題。三態開關功放是在兩電平調制的基礎上再增 加一種零電平輸出狀態，即作為負載的磁軸承線圈被開關器件短路，線圈中電流呈自然續流 狀態。這樣可以降低功率器件的開關頻率，而且功率開關通斷過程中電壓跳變只有兩電平功 放的一半，有利于降低開關損耗，延長開關功放的壽命。由于三態開關功放的電流紋波和電 源電壓幾乎無關，因此可以通過提高電源電壓來提高磁軸承力的響應速度，改善功放動態特性，又不會增加電流紋波[5]。

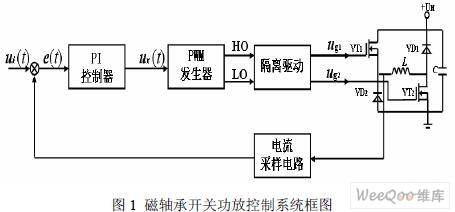

　　本文研究的磁軸承系統電磁線圈采用電流迭加式繞制法，線圈電流I0 ± ic ≥ 0，始終單 方向流動，因此橋路拓撲結構采用半橋結構。磁軸承開關功放主要包括PI 控制器，PWM 發 生器、半橋電路和電流采樣電路，系統框圖如圖1 所示。

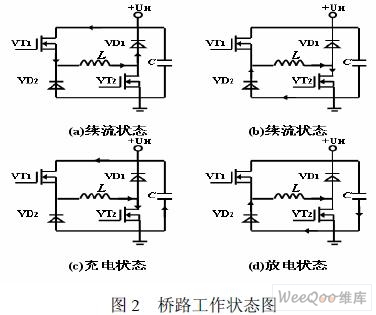

　　三態功放與兩態功放不同之處在于將 MOSFET 管VT2 控制脈沖uVT 2進行了移相，即 uVT 2保持波形不變，只是相對于uVT1延遲了一定時間。圖2 表示經過移相后，橋路的三種 工作狀態。當兩路給定驅動脈沖信號為高電平時，VT1 和VT2 同時導通，此時橋路工作狀態 如圖2(c)所示，處于充電狀態；當兩路驅動脈沖信號分別為高電平和低電平時，VT1 和VT2 只有一個導通，此時橋路工作狀態如圖2(a)和2(b)所示，處于續流狀態；當兩路驅動脈沖信 號同為低電平時，VT1 和VT2 同時截止，此時橋路工作狀態如圖2(d)所示，處于放電狀態。

　　由于三態開關功放在電磁線圈電流上升時處于充電與續流的交替變化，下降時處于放電 與續流的交替變化，維持不變時完全處于續流狀態，因此理論上不存在電流紋波，電流紋波 可以得到很好的抑制。

　　3 電路實現

　　三態脈寬調制開關功放的關鍵在于能夠?qū)崿F(xiàn)上下兩個MOSFET 管控制信號相互之間延 遲一定的相位，并且能夠?qū)崿F(xiàn)占空比大范圍變化的脈沖移相。文獻[2]證明半橋電路中兩個控 制信號之間相差180o時，線圈中電流紋波可以得到較好的抑制。TI公司的PWM芯片SG3524 可以很方便地輸出兩路相位相差180o的PWM 信號， 該芯片是一種雙端輸出式脈寬調制器 （PWM），內部包含了雙端輸出所必需的各種基本電路，其原理圖如圖3 所示[6]：

　　由原理圖易知，取樣電壓和基準電壓分別接入管腳1 和2，經誤差放大器放大后，輸出 控制電壓U3，接入PWM 調制器反相輸入端，與其同相輸入端的鋸齒波電壓進行比較，輸 出一個寬度受U3控制的方波脈沖U4，送至兩個或非門的輸入端，同時來自振蕩器的同步方 波脈沖U2經兩分頻觸發器輸出兩路相位互差180o的方波脈沖也送至兩或非門的輸入端。因 此按圖3 接法，兩路輸出端的輸出信號正好相位差180o，占空比可調，分別用來驅動上下 兩個MOSFET 管，滿足三態開關功放的控制要求。

　　隔離驅動環節采用了美國 IR 公司生產的隔離驅動芯片IR2110[7~8]。IR2110 兼有光耦隔 離體積小和電磁隔離速度快的優點，具有獨立的低端和高端輸出通道；懸浮電源采用自舉電 路，其高端工作電壓可達500V；輸出的電源端電壓范圍10~20V；邏輯電源電壓5~15V，可 方便地與TTL，CMOS 電平匹配；工作頻率高，可達500KHz。IR2110 特別適合于作為中小 功率變換裝置中的驅動器件。

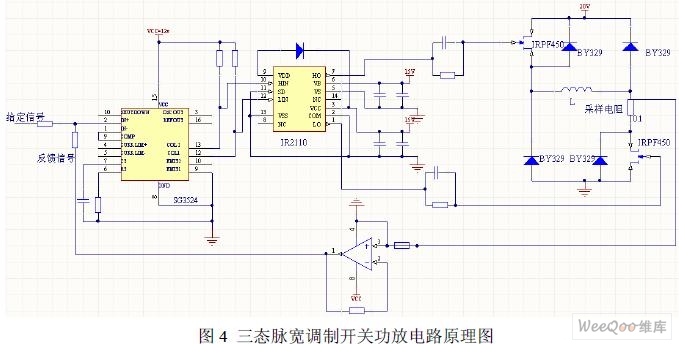

　　同時其價格便宜，體積較小，使用方便，因此選用IR2110 作 為隔離驅動元件。 電流反饋環節直接用 0.1Ω 的采樣電阻串聯進線圈回路中，將電流采樣值反饋回SG3524 構成電流反饋。圖4 為完整的三態脈寬調制開關功放電路原理圖。

　　4 實驗及分析

　　用上文設計的三態脈寬調制開關功放電路驅動某磁軸承實驗臺軸向線圈，實驗過程中分 別測得線圈電流為1.2A 時，兩態和三態開關功放實驗波形如圖5 所示。圖5(a)和分別是 線圈平均電流為1.2A 時，兩態和三態功放中MOSFET 管VT1 和VT2 控制電壓波形以及電 磁線圈中電流波形。

　　圖5(a) 兩態，1.2A，控制波形和電流波形圖5(b) 三態，1.2A，控制波形和電流波形(注：圖5（a）中控制波形：10V/格，電流波形：50mv/格；圖5(b)中控制波形：5V/格，電流波形：50mv/格，時間均為：20us/格)

　　由圖5 可見，三態功放中控制電壓波形經過移相后，功放的輸出電流紋波明顯減小，原因是橋路工作狀態由兩態時的充電狀態和放電狀態轉換為充電、放電和續流三種狀態。

　　5 結論

　　采用 SG3524，IR2110 和MOSFET 管IRPF450，設計了三態脈寬調制開關功放。實驗證 明，該功放具有良好的工作特性，電流紋波和電磁干擾得到很好的抑制，功放效率得到提高， 運行穩定能夠滿足磁軸承系統運行要求。

　　文章創新點：

　　1、利用SG3524 解決了三態開關功放控制脈沖的移相

　　2、三態功放減小了功放電流紋波和電磁干擾，提高了功放效率
