摘要：高效率、高功率因數、安全隔離、符合EMI標準、高電流控制、高可靠性、體積小、成本低等成為L(zhǎng)ED驅動電源的關鍵*價指標。本文介紹了一系列高性?xún)r(jià)比的覆蓋中小功率應用LED驅動電源解決方案。

　　1 引言

　　在能源短缺、環保要求不斷提高的背景下，世界各國大力發展綠色節能照明，LED照明作為一種革命性的節能照明技術，正在飛速發展。然而，LED驅動電源的要求也在不斷提高。高效率，高功率因數，安全隔離，符合EMI標準，高電流控制，高可靠性、體積小、成本低等成為L(zhǎng)ED驅動電源的關鍵*價指標。

　　2  LED驅動電源的具體要求

　　雖然目前國內還沒有完善的LED驅動電源標準，然而產業的飛速發展使得LED驅動電源的要求在不斷提高。LED是低壓發光器件，具有長壽命，高光效，安全環保，方便使用等優點。對于市電交流輸入電源驅動，隔離輸出是基于安全規范的要求。LED驅動電源的效率越高，則越能發揮LED高光效、節能的優勢。同時高開關工作頻率，高效率使得整個LED驅動電源容易安裝在設計緊湊的LED燈具中。高恒流保證了大批量使用LED照明時的亮度和光色一致性。

　　BCD半導體制造有限公司(簡稱BCD Semi)專注于電源管理集成電路產品的設計研發、工藝制造和銷售。針對LED驅動電源的特殊要求，BCD公司推出了一系列高性?xún)r(jià)比的覆蓋中小功率應用解決方案。

　　3  10W以下功率LED燈杯應用方案

　　目前10W以下功率LED應用廣泛，眾多一體式產品面世，即LED驅動電源與LED燈整合在一個一體式的燈具中，方便了用戶直接替代白熾燈和節能燈。典型的燈具規格有GU10,E27,PAR30等。

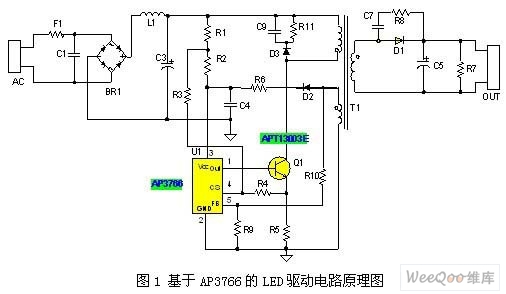

　　BCD公司針對這一應用，推出的方案電路原理圖如圖1所示。

　　該方案具有以下特點：

　　基于BCD原邊控制芯片AP3766，無需光耦和副邊電流控制電路，實現隔離恒流輸出；

　　高效率，典型5W應用效率大于80%，空載功耗小于30mW；

　　恒流高，滿足全輸出電壓范圍內輸出電流誤差小于5%；

　　元件數量少，體積小，整個電路可以安裝在常用規格燈杯中；

　　安全可靠，隔離輸出，具有輸出開路保護，過壓保護及短路保護功能；

　　功率開關管采用三極管，系統成本低。

　　圖2為該方案5W應用電路樣機實物照片。圖3為基于AP3766的5W LED驅動電路滿載效率隨交流輸入電壓變化曲線。圖4為基于AP3766的5W LED驅動電路滿載輸出IV特性曲線。

　　AP3766為BCD推出的LED專用驅動芯片，采用原邊控制方式，僅需0.6μA的啟動電流，低于30mW待機功耗同時實現了高效率輸出，電流控制高，工作頻率可高達120kHz, 周邊元件少，SOT-23-5封裝滿足小體積要求。

　　4  10W到60W功率LED路燈、LED直管燈應用方案

　　IEC國際電工委員會對照明燈具提出明確的諧波要求，即IEC61000-3-2標準。因此，對于較大功率LED照明應用，采用功率因數校正（PFC）控制技術成為必需。 對于60W以下應用，BCD推出高性?xún)r(jià)比單級PFC控制方案，該方案電路原理圖如圖5所示。

　　該方案具有下述特點：

　　高功率因數，采用有源功率因數校正控制芯片AP1661，功率因數PF>0.9；

　　恒流高，輸出電流誤差<3%；

　　高效率，滿載效率高達90%；

　　單級PFC方案，只用反激式電路拓?fù)洌瑫r(shí)實現功率因數校正和隔離恒流輸出，元件數量少，體積小，性?xún)r(jià)比高；

　　安全可靠，隔離輸出，具有輸出開路保護，過壓保護及短路保護功能。

　　圖6為該方案60W應用電路樣機實物照片。

　　表1  基于AP166+AP4313的60W LED驅動電路樣機主要性能測試結果

　　AP1661是一款工作于臨界導通模式下的有源功率因數校正控制芯片，可廣泛應用于開關電源、LED驅動和電子鎮流器的預調整變換器的控制。該芯片內部包括一個啟動定時器可滿足待機應用要求，一個單象限乘法器實現接近于1的功率因數和一個零電流檢測模塊確保臨界斷續方式工作。AP1661的圖騰柱驅動輸出能夠?yàn)橥獠縈OSFET或IGBT提供600mA驅動電流和800mA關斷電流能力。采用了先進的雙極型互補金屬氧化物半導體設計和制造工藝，AP1661具有低啟動電流，低工作電流和低功耗的特點。AP1661同時具有完善的保護功能，包括過壓保護、帶有滯后的輸入欠壓鎖定和乘法器輸出嵌位以限制開關峰值電流。

　　5  60W到150W大功率LED路燈應用方案

　　在戶外照明部分，中國每年路燈市場需求量都在2,000萬盞以上，中國城市改造、城鎮建設、住宅建設及道路建設對于大功率、高亮度、節能的LED路燈產品的市場需求是極其龐大的。

　　在更大功率應用條件下，單級PFC電路難以同時兼顧PFC預調整和反激電路輸出恒流調整性能，這時需要采用2級電路架構實現這一目標。BCD推出PFC+PWM 2級架構電路拓樸方案，該方案電路原理圖如圖7所示：

　　該電路采用Boost PFC + Flyback兩級拓?fù)浣Y(jié)構，控制芯片采用BCD公司高性?xún)r(jià)比PFC控制芯片AP1661, PWM控制芯片AP3102和副邊恒流控制芯片AP4310。該電路方案的優點是輸入輸出電容小、輸出紋波小、隔離輸出、功率因數高、電流控制在2%以?xún)?nèi)、可靠性高。

　　圖8 為該方案90W應用電路樣機實物照片。圖9為90W樣機滿載效率測試結果。

　　6 結語

　　本文簡要介紹了BCD公司推出的LED驅動電源系列方案，覆蓋了150W以下常用功率等級應用。具有方案新穎、元件數少、體積小、成本低、性?xún)r(jià)比高的優點，可以全面滿足LED驅動電路的效率、功率因數、安全隔離、EMI、電流控制、可靠性等要求。

參考文獻:

[1]. BCD datasheet http://m.58mhw.cn/datasheet/BCD_1225719.html.
[2]. PFC datasheet http://m.58mhw.cn/datasheet/PFC_1200255.html.
[3]. AP4310 datasheet http://m.58mhw.cn/datasheet/AP4310_1335440.html.
