摘要：針對以GSM為主模塊,高通(CDMA)6025為從模塊的雙模雙待機,通過研究GSM和CDMA的短消息協議,以GSM的PDU格式標準為基準,設計了一個CDMA短消息PDU格式,同時在高通6025平臺上新增自定義的AT命令實現了CDMA側短消息的各項功能。目前,該方案已經成功地應用到雙模雙待機的研制中,并為實現其他類型的雙模雙待機提供了重要的參考。

　　0 引言

　　雙模手機誕生至今已經發展了兩代[1]，代雙模手機，即傳統雙模手機，實現了同時 支持GSM[2]網絡和CDMA[3]網絡的功能，但只能選擇一個網絡在線工作；第二代雙模手機 在近幾年開始嶄露頭角，真正實現了GSM 和CDMA 的雙模雙待[4,5]。在我國市場上，雙模 雙待機的價格是影響其普及的一大阻礙，目前主要有兩種方案：一是采用專用的高端芯片， 如美國高通公司的8 系列芯片，開發周期短，大多數廠家采用該套方案，但高昂的價格，使 其往往只面對高端客戶，市場消耗力有限，影響范圍也小；二是以一套基帶芯片來控制另一 套網絡系統，如以GSM 為主控制CDMA，或以CDMA 為主控制GSM，其實現交互性和多 任務相對較慢，應用也相對少一些，但價格相對比較低，具有較高的性?xún)r(jià)比，主要針對中低 端客戶市場，這套方案也是各廠家進行自主研發的主要方向。本文主要針對以GSM 模塊為 主控制CDMA 模塊進行研發的雙模雙待手機，利用AT 命令實現CDMA 側短消息的功能。

　　1 系統框架

　　該雙模雙待機是以GSM 為 主控模塊，負責對外圍設備的 控制管理，包括LCD 顯示、鍵 盤掃描等；以CDMA 為從屬模 塊，采用高通MSM6025 平臺。 GSM 模塊和CDMA 模塊的交互 通過串口AT 命令實現。其系 統框架如圖1 所示。

　　由于CDMA 模塊為從屬模塊，故只要在DMSS/AMSS 層中進行硬件驅動的修改和AT 命令的 擴展來實現具體的功能需求。

　　高通6025 目前實現的AT 命令集主要是用于數據業務，為滿足GSM/CDMA 模塊之間數據 交換的需要，需要對其ATCOP 模塊進行擴展。本文主要在DS 任務上將ATCOP 作為一個客戶 應用通過串口A(yíng)T 命令來負責和GSM 側的交互，實現短消息的各個功能，主要包括接收、發 送、閱讀、刪除和保存等功能。

　　2 短消息接口協議

　　ETSI[6]指定了一個短消息發送協議作為GSM 標準[7]的一部分，定義了三個接口協議 (Block 模式、Text 模式、PDU 模式)。使用Text 模式收發短消息代碼簡單，實現起來十分 容易，但是的缺點是不能收發中文短消息。不過PDU 模式完全可以解決這個問題，該模 式不僅支持中文短消息，也能發送英文短消息，堪稱完美無缺。PDU 模式收發短消息可以使 用3 種編碼：7-bit，8-bit 和UCS2 編碼。

　　7-bit 編碼用于發送普通的ASCII 字符，8-bit 編碼通常用于發送數據消息，UCS2 編碼用于發送Unicode 字符。如果要實現中文短消息的 發送，應選擇UCS2，即中文Unicode 碼。PDU 模式被所有手機支持，可以使用任何字符集， 這也是手機默認的編碼方式。 CDMA 短消息沒有象GSM 那樣具有一個統一的標準格式和PDU 字段，因此首先要統一GSM 和CDMA 的短消息格式。具體以GSM 的PDU 格式為基準進行統一設計。在盡量與GSM 短消息 PDU 格式統一的情況下，給予CDMA 定義其PDU 格式，主要分為Submit（發送）和Deliver （接收）兩種,具體定義如下：

　　(1) Submit Type

　　無SMSC 號碼，若對方號碼179403，消息內容是“Hello！”，則從手機發出的PDU 串為：

　　00 11 00 06 81 71 49 30 00 00 00 06 C8 32 9B FD 0E 01

　　對照約定，以上數據的具體含義見表1：

　　(2) Deliver Type

　　無SMSC 號碼，若對方號碼29773950，消息內容是“你好！”，則從手機發出的PDU 串為：

　　00 84 08 81 92 77 93 05 00 08 60 30 12 90 63 54 00 3*F 60 59 7D 00 21

　　對照約定，以上數據的具體含義見表2：

　　3 新增CDMA 側AT 命令

　　由于CDMA 模塊選用的高通6025 平臺中沒有定義短消息操作方面的AT 命令集[8]，為 滿足GSM 模塊與CDMA 模塊通信的需求，需要自定義相關AT 命令。參照GSM 標準AT 命令，給CDMA 模塊（高通6025 平臺）增加短消息操作的AT 命令如表3 所示，基于篇幅， 具體的命令格式這里就不詳細介紹了。

　　4 主要數據結構和函數

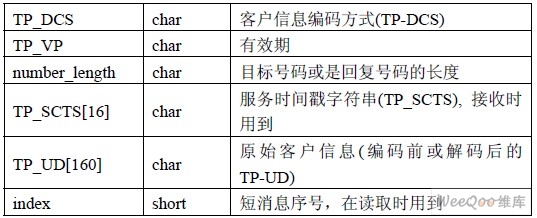

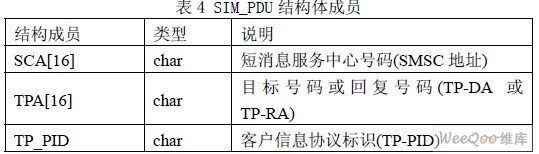

　　通過新增AT 命令后，就可以在CDMA 和GSM 之間進行短消息的各種處理，在實現過程中 定義了SIM_PDU 結構體，成員如表4 所示，兼容了發送和接收兩種消息類型的參數信息。用 到的主要功能函數如表5 所示。

　　5 結論

　　本文作者創新點即通過在CDMA 側6025 平臺上進行短消息AT 命令的擴展，以GSM 短消 息PDU 格式為基礎，根據CDMA 短消息的參數設計了CDMA 側短消息的PDU 字段，實現了CDMA 和GSM 雙模雙待CDMA 側短消息的各種功能，大大縮減了雙模雙待機的研發成本，目前該技 術已經成功的應用在國內某公司生產的雙模雙待機中，對雙模雙待機的推廣起到了重要的積 極作用，同時該方案也是實現其他類型雙模雙待機的重要參考。
